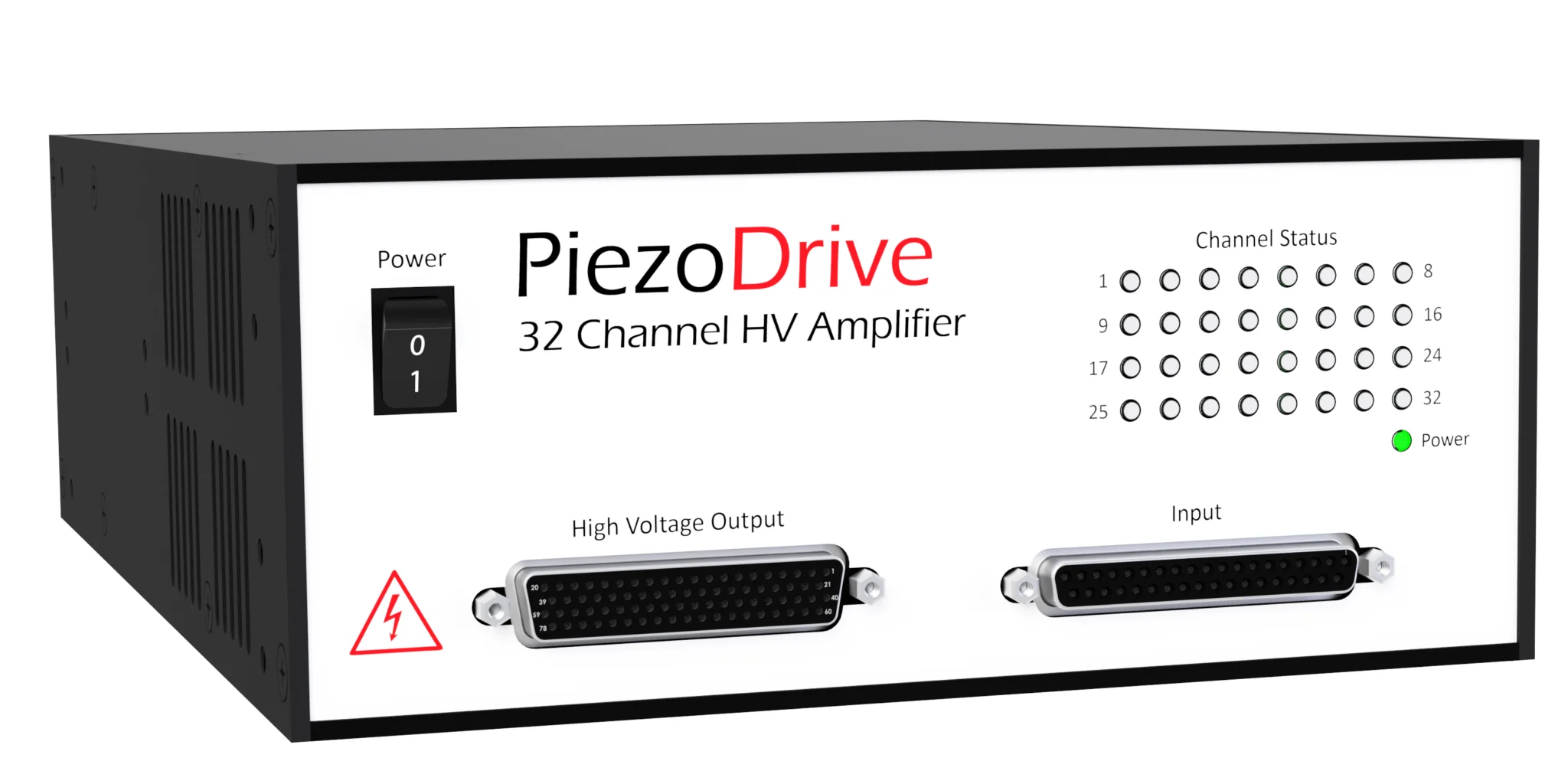

在大规模压电阵列应用中，通道数量、带宽、噪声和集成便捷性往往难以兼顾。PD32 是一款高带宽、低噪声放大器，可驱动多达 32个压电执行器，为驱动数十、数百甚至数千个压电执行器提供全面的现货解决方案。
核心特性
✅ 最多32通道：单台设备驱动32个压电执行器
✅ 电压范围可配置：从+45V到±130V，包括0V至+130V等非对称范围
✅ 高带宽、低噪声：功率带宽50 kHz（120 Vp-p），输出噪声低至200 µV RMS
✅ 每通道75 mA输出电流：可同时高频驱动大规模压电阵列
✅ 兼容主流多通道DAC卡：与LabView和Simulink轻松配合
✅ 正负高压偏置输出：兼容压电弯曲执行器
✅ 独立通道保护：每通道独立短路和热过载保护，前面板状态指示
✅ 19英寸机架兼容：紧凑尺寸，支持单台或双台并排机架安装
✅ 数字状态信号与外部关断命令：支持远程监控和控制
兼容执行器
| 执行器类型 | 电压范围 |
|---|---|
| 堆叠执行器 | 60V、100V、120V、150V |
| 板和管式 | 最高 ±130V |
| 两线弯曲器 | 最高 ±130V |
| 三线弯曲器 | 最高130V，或 ±65V |
电气规格
| 参数 | 接地负载 | 浮地负载 |
|---|---|---|
| 输出电压 | +45 V 至 +130 V | ±90 V 或 ±130 V |
| 峰值电流 | 每通道 75 mA | 每通道 75 mA |
| RMS 电流 | 每通道 53 mA | 每通道 53 mA |
| 功率带宽 | 50 kHz（120 Vp-p） | 50 kHz（240 Vp-p） |
| 信号带宽 | 120 kHz | 120 kHz |
| 压摆率 | 19 V/µs | 38 V/µs |
| 增益 | 15 V/V | 20 V/V |
| 输入阻抗 | 110 kΩ | 6.25 kΩ |
| 输入偏置 | ±5 mV | ±5 mV |
| 负载 | 无限 | 无限 |
| 输出噪声 | 200 µV RMS（1µF） | 300 µV RMS（1µF） |
| 保护 | 短路和热保护 | 短路和热保护 |
| 输入 | 32路模拟输入、关断命令 | 32路模拟输入、关断命令 |
| 输出 | 32路高压模拟输出、过载监测 | 32路高压模拟输出、过载监测 |
| 连接器 | 工业标准 DB-37（输入）和 DD-78（输出） | 工业标准 DB-37（输入）和 DD-78（输出） |
| 电源 | 85-260 Vac，50/60 Hz，IEC C14连接器，最大200W | 85-260 Vac，50/60 Hz，IEC C14连接器，最大200W |
机械规格
| 参数 | 规格 |
|---|---|
| 工作环境 | 0-40°C（32-104°F），非冷凝湿度 |
| 尺寸 | 212 × 304.8 × 88 mm（8.35 × 12 × 3.46 in） |
| 重量 | 2 kg（4.4 lb） |
输出电压范围配置
输出电压范围可在 +50V 至 ±130V 之间配置，负载可为接地或浮地。所需配置必须在订购时指定，且无法在现场修改。
接地负载配置
| 最小电压 | 最大电压 | 订购代码 |
|---|---|---|
| 0 | +130 | PD32-V0,130 |
| 0 | +120 | PD32-V0,120 |
| 0 | +95 | PD32-V0,95 |
| 0 | +70 | PD32-V0,70 |
| 0 | +45 | PD32-V0,45 |
| -15 | +115 | PD32-V15,115 |
| -20 | +95 | PD32-V20,95 |
| -45 | +45 | PD32-V45,45 |
| -65 | +65 | PD32-V65,65 |
浮地负载配置
| 最小电压 | 最大电压 | 订购代码 |
|---|---|---|
| -130 | +130 | PD32-V130,130 |
| -95 | +95 | PD32-V95,95 |
浮地负载配置有助于实现更高的峰峰值电压摆幅。请勿将这些信号中的任何一个连接到地。
功率带宽与压摆率限制
PD32 的标称压摆率为 19 V/µs。因此，最大频率正弦波为：
f_max = 19×10⁶ / (π × V_L(p-p))
即，120 Vp-p 正弦波的功率带宽为 50 kHz。在浮地负载配置中，压摆率翻倍至 38 V/µs，因此 240 Vp-p 正弦波的功率带宽为 50 kHz。
对于电容性负载，功率带宽受输出电流限制：
f_pwr = I_pk / (π × V_L(p-p) × C_L)
功率带宽 vs 负载电容（接地负载）
| 负载电容 | 70 Vp-p | 100 Vp-p | 130 Vp-p |
|---|---|---|---|
| 10 nF | 34 kHz | 23 kHz | 18 kHz |
| 30 nF | 11 kHz | 7.9 kHz | 6.1 kHz |
| 100 nF | 3.4 kHz | 2.3 kHz | 1.8 kHz |
| 300 nF | 1.1 kHz | 796 Hz | 612 Hz |
| 1 µF | 341 Hz | 239 Hz | 184 Hz |
| 3 µF | 114 Hz | 80 Hz | 61 Hz |
| 10 µF | 34 Hz | 24 Hz | 18 Hz |
| 30 µF | 11 Hz | 8 Hz | 6 Hz |
功率带宽 vs 负载电容（浮地负载）
| 负载电容 | 140 Vp-p | 200 Vp-p | 260 Vp-p |
|---|---|---|---|
| 10 nF | 17 kHz | 11 kHz | 9.1 kHz |
| 30 nF | 5.6 kHz | 3.9 kHz | 3.0 kHz |
| 100 nF | 1.7 kHz | 1.1 kHz | 919 Hz |
| 300 nF | 569 Hz | 398 Hz | 306 Hz |
| 1 µF | 171 Hz | 119 Hz | 92 Hz |
| 3 µF | 57 Hz | 40 Hz | 31 Hz |
| 10 µF | 17 Hz | 12 Hz | 9 Hz |
| 30 µF | 6 Hz | 4 Hz | 3 Hz |
过载保护 / 关断
每个通道均具有短路和热过载保护。如果任何通道的热过载触发，该通道的前面板指示灯将亮起。此外，任何通道的过载都会使输入连接器上的过载信号（引脚37）变为高电平（+5V）。
放大器还可通过向禁用引脚（引脚36）施加逻辑高电平（3.3V至5V）来禁用。
机箱 / 机架安装
PD32 具有侧面进气和后部排气口，这些通风口不应被遮挡。
单台机架套件（订购代码：SingleRackKit-2U）：包含垫片、紧固件和安装手柄，可将单台PD32安装于19英寸机架。
双台机架套件（DoubleRackKit-2U）：包含替换侧板、紧固件和安装手柄，可将两台PD32并排安装于机架。
信号适配器
信号适配器可直接连接常见多通道DAC卡：
| 制造商 | DAC卡 | 信号适配器 | 备注 |
|---|---|---|---|
| National Instruments | PCIe-6738 和 PXIe-6738 | PD-6738 | 需 NI SHC68-68-A2 电缆 |
| National Instruments | PCIe-6739 和 PXIe-6739 | PD-6738 | 需 NI SHC68-68-A2 电缆 |
| National Instruments | PCI-6723 和 PXI-6723 | PD-6723 | 需 NI SH68-C68-S 电缆 |
高带宽、低噪声，大规模压电阵列驱动的一站式解决方案。
无论您需要驱动自适应光学、声学波束成形、材料测试、天文学、超声还是振动控制中的大规模压电阵列，PD32 都能提供灵活、可靠的多通道高压放大解决方案。
