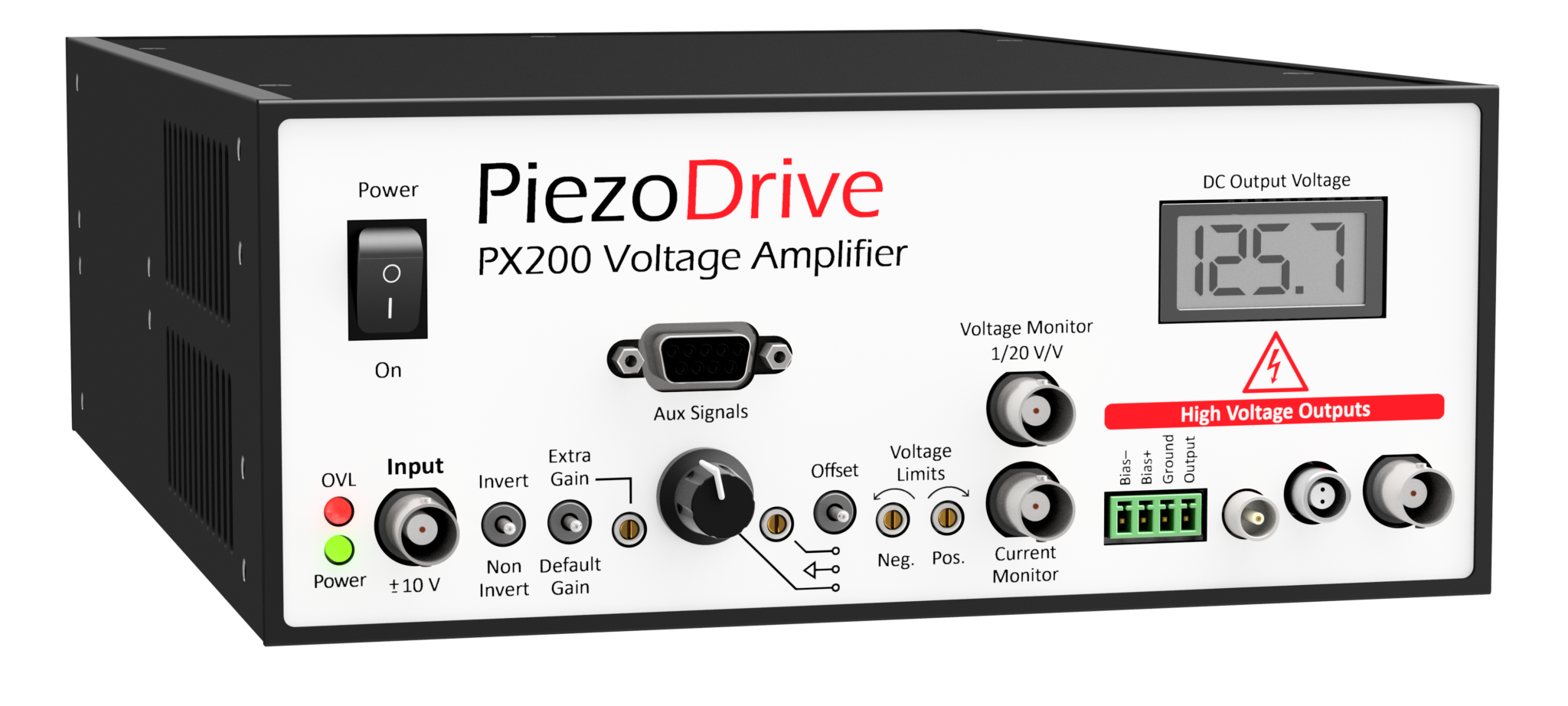

在压电驱动领域，高功率与高频率往往难以兼得。PX200功率放大器 是一款低噪声、高电流线性放大器，专为驱动压电执行器及其他负载而设计，峰值电流高达 13 A，非常适合需要高功率和高频率的精密应用。

核心特性

✅ 输出电压范围灵活：单极性、双极性或非对称，50V 至 200V 可选
✅ 桥接模式可达 ±200V 或 +400V：两台放大器可桥接使用
✅ 高输出电流：峰值电流高达 13 A
✅ 可驱动任意负载阻抗：包括无限电容负载，如堆叠执行器、标准压电执行器、两线弯曲器和需要偏置电压的三线压电弯曲器
✅ 偏置电压生成：可通过两个辅助输出（链接电源电压）生成
✅ 丰富的前面板控制：输入信号反相、可变增益、直流偏置、可变电压限制
✅ 9 针 DSUB 接口：提供输入、电压监测、电流监测、关断监测和关断命令
✅ 四位 LCD 屏幕：显示直流电压

电气规格

机械规格

兼容执行器

输出电压范围配置

订购时指定输出电压范围。由于 PX200 具有前面板控制，可降低正负输出电压范围，因此请选择等于或略高于所需电压的配置。

功率带宽

“功率带宽”是满输出电压下的最大频率。当放大器输出开路时，功率带宽受压摆率限制；然而，在电容性负载下，最大频率受 RMS 电流和负载电容限制。

对于电容性负载，由 RMS 电流限制决定的最大工作频率为：

f_max = (I_rms × √2) / (V_pp × C × π)

下表列出了不同电容负载下的功率带宽：

*受压摆率限制

桥接模式

在桥接模式下，负载连接在两台放大器的输出之间，使输出电压跨度和功率翻倍。接地负载不能使用桥接模式驱动。

低噪声、高电流，驱动压电负载的高功率之选。

无论您需要驱动堆叠执行器、压电弯曲器，还是用于电光、超声、振动控制、纳米定位系统或压电电机，PX200 都能提供灵活、可靠的高功率放大解决方案。
