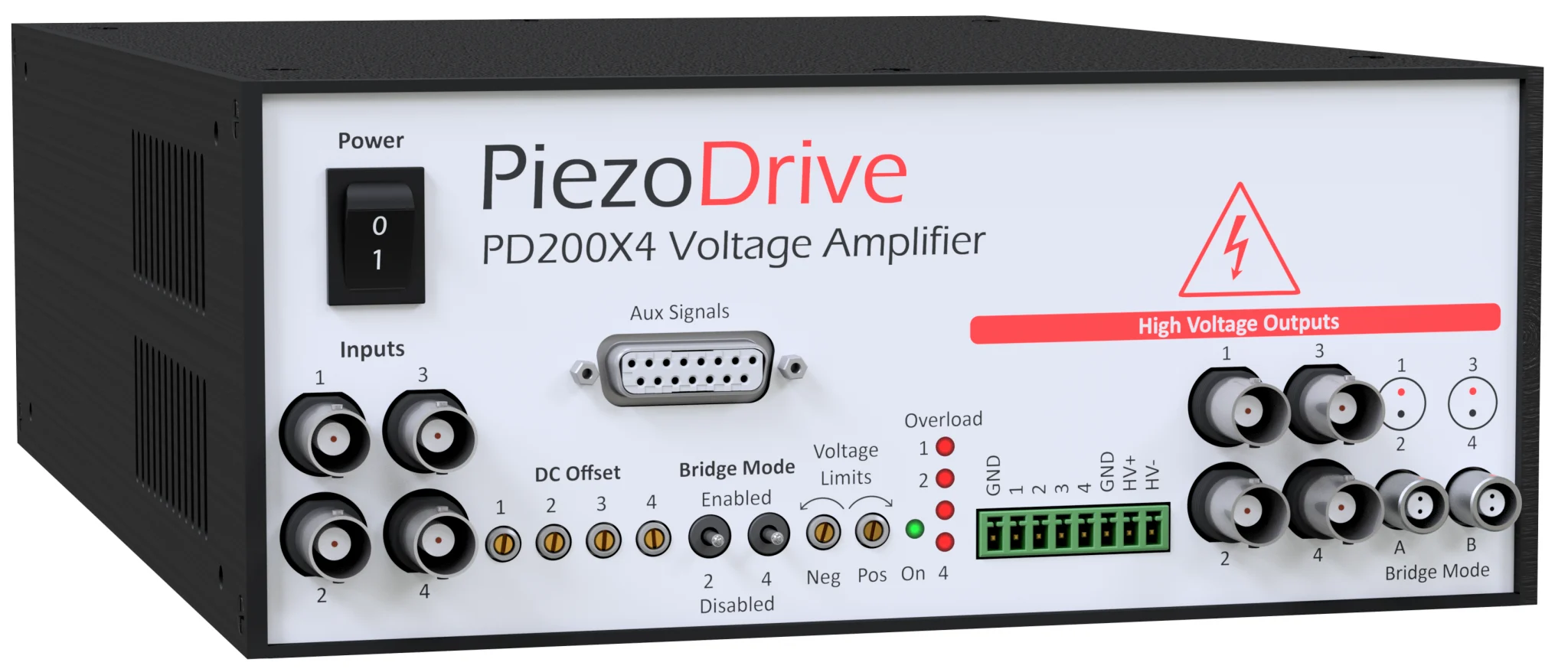

在压电驱动领域，多轴、多负载的应用场景越来越普遍。Piezodrive PD200X4 是一款四通道线性放大器，专为驱动压电执行器及其他负载而设计，适用于从电光、超声到纳米定位和压电电机的广泛应用。
核心特性
✅ 四通道独立输出：每通道可独立配置，也可桥接使用
✅ 输出电压范围灵活：单极性、双极性或非对称，50V 至 200V 可选
✅ 桥接模式可达 ±200V：使用两个通道即可实现双倍电压范围
✅ 可驱动任意负载阻抗：包括无限电容负载，如堆叠执行器、标准压电执行器、两线弯曲器和需要偏置电压的三线压电弯曲器
✅ 偏置电压生成：可通过两个辅助输出（链接电源电压）或使用带恒定直流偏置的放大器通道生成
✅ 丰富的前面板控制：每通道直流偏置可调，正负输出电压范围可限制
✅ 15 针 DSUB 接口：提供输入、电压监测、电流监测、温度测量、数字状态输出和数字关断输入
电气规格（每通道）
| 参数 | 规格 |
|---|---|
| 输出电压跨度 | 100 Vp-p / 150 Vp-p / 200 Vp-p |
| 峰值电流（每通道） | 2 A |
| RMS 电流（每通道） | 1.2 A / 0.91 A / 0.57 A |
| 脉冲电流（可选） | 10.0 A |
| 功率带宽 | 470 kHz / 310 kHz / 230 kHz |
| 增益 | 20 V/V（可定制） |
| 压摆率 | 150 V/µs |
| 信号带宽 | 680 kHz |
| 负载 | 任意 |
| 噪声 | 714 µV RMS（10µF 负载，0.03 Hz 至 1 MHz） |
| 保护 | 持续短路、热保护 |
| 电压监测 | 1/20 V/V |
| 电流监测 | 1 V/A |
| 模拟输入 | ±10 V，Zin = 33k，保护至 ±20V |
| 输出连接器 | BNC、螺丝端子、LEMO 0B.302 |
| 电源 | 90 Vac 至 250 Vac |
机械规格
| 参数 | 规格 |
|---|---|
| 工作环境 | 0-40°C（32-104°F），非冷凝湿度 |
| 尺寸 | 212 × 304.8 × 88 mm（8.35 × 12 × 3.46 in） |
| 重量 | 2 kg（4.4 lb） |
兼容执行器
| 执行器类型 | 电压范围 |
|---|---|
| 堆叠执行器 | 50V 至 200V（4 通道） |
| 板式和管式 | ±100V 或 +200V（接地负载，4 通道）；±200V（桥接负载，2 通道） |
| 两线弯曲器 | ±100V 或 +200V（接地负载，4 通道）；±200V（桥接负载，2 通道） |
| 三线弯曲器 | 最高 +200V，带 +200V 偏置（4 通道 + 偏置源）；±100V，带 ±100V 偏置（4 通道 + 2 偏置源） |
输出电压范围配置
订购时指定输出电压范围，标准电压范围及关联电流限制如下：
| 负电压 | 正电压 | 桥接模式 | RMS 电流 | 峰值电流 | 订购代码 |
|---|---|---|---|---|---|
| 0 V | +200 V | ±200 V | 0.57 A | 2 A | PD200X4-P200 |
| 0 V | +150 V | ±150 V | 0.91 A | 2 A | PD200X4-P150 |
| 0 V | +100 V | ±100 V | 1.20 A | 2 A | PD200X4-P100 |
| -25 V | +125 V | ±150 V | 0.91 A | 2 A | PD200X4-N25-P125 |
| -25 V | +75 V | ±100 V | 1.20 A | 2 A | PD200X4-N25-P75 |
| -50 V | +150 V | ±200 V | 0.57 A | 2 A | PD200X4-N50-P150 |
| -50 V | +100 V | ±150 V | 0.91 A | 2 A | PD200X4-N50-P100 |
| -50 V | +50 V | ±100 V | 1.20 A | 2 A | PD200X4-N50-P50 |
| -75 V | +75 V | ±150 V | 0.91 A | 2 A | PD200X4-N75-P75 |
| -75 V | +25 V | ±100 V | 1.20 A | 2 A | PD200X4-N75-P25 |
| -100 V | +100 V | ±200 V | 0.57 A | 2 A | PD200X4-N100-P100 |
| -100 V | +50 V | ±150 V | 0.91 A | 2 A | PD200X4-N100-P50 |
PD200X4 前面板提供控制，可降低正负输出电压范围，因此建议选择等于或略高于所需电压的配置。
功率带宽
“功率带宽”是满输出电压下的最大频率。当放大器输出开路时，功率带宽受压摆率限制；然而，在电容性负载下，最大频率受 RMS 电流和负载电容限制。
对于电容性负载，正弦波的 RMS 电流为：
I_rms = (V_pp × C × π × f) / √2
因此，最大频率为：
f_max = (I_rms × √2) / (V_pp × C × π)
可使用产品页面上的计算器确定功率带宽。
四路独立，灵活桥接，驱动压电负载的理想之选。
无论您需要驱动多个堆叠执行器、压电弯曲器，还是用于电光、超声、振动控制、纳米定位系统或压电电机，PD200X4 都能提供灵活、可靠的电压放大解决方案。
欢迎联系我们，了解适合您应用的配置选项。
