LST800 安全联锁快门
特点
- 光学功率承载能力：300 W
- 通光孔径：16 mm
- 切换速度：50 ms
- 激光损伤阈值（LIDT）：15 J/cm² @ 10 ns
- 光学元件：金属镜或介质镜
- 起始价格：
应用
- 焦耳级脉冲/脉冲门控
- 激光安全联锁
- 狭窄空间应用
- LSTXYW8 升级替代
光学规格
| 参数 | 规格 |
|---|---|
| 通光孔径 | 16 mm |
| 典型光束直径 | 1 – 14 mm |
| 最大光学功率承载能力 | 300 W（+50 W 需要水冷） |
| 光学元件选项 | 金镜、铝镜或介质镜 |
| 介质镜后缀 | 1064 nm (-1)、532 nm (-2)、355 nm (-3)、266 nm (-4) |
| 金属镜后缀 | CO₂ (-C2)、红外 (-IR)、标准铝镜 (-AL) |
| 激光诱导损伤阈值 | 15 J/cm² @ 10 ns（介质镜） |
性能规格
| 参数 | 规格 |
|---|---|
| 开启延迟时间 | 10 ms |
| 开启上升时间 | 40 ms |
| 开启总时间 | 50 ms |
| 关闭延迟时间 | 10 ms |
| 关闭下降时间 | 40 ms |
| 关闭总时间 | 50 ms |
| 最小半峰全宽（FWHM）曝光能力 | 100 ms |
| 最大快门重复频率 | 3 Hz |
热学规格
| 参数 | 规格 |
|---|---|
| 保持开启状态时热功率耗散 | 6 W |
| 重复循环时热功率耗散 | 15 W @ 3 Hz |
| 热沉安装面 | 基准面 A（Datum A） |
定制选项
| 项目 | 选项 |
|---|---|
| 光学元件 | 金镜、铝镜或介质镜 |
| 电线长度、电缆类型 | 任意 6 芯电缆长度 |
| 连接器 | 任意 6 针连接器，MTA 标准 |
| 标识 | 雕刻、标签 |
电气规格
| 参数 | 规格 |
|---|---|
| 电源 | 24 VDC，3 A 额定 |
| 最佳电气驱动电路 | 开启增强：24 V，40 ms |
| 保持开启：7 V | |
| 延迟：16 ms | |
| 制动：24 V，10 ms | |
| 推荐控制器 | CX4000B |
| 快门线圈电阻 | 标称 8 Ω |
| 标称线圈电感 | 25 mH |
| 位置传感器 | 微动开关 PN 311SM706-T |
| 电缆/导线类型、数量、长度、端接 | 6 芯电缆，6 根线，22 AWG，6 英尺，MTA-100 或裸线引出 |
电线引脚编号及颜色
| 引脚 | 颜色 | 功能 |
|---|---|---|
| 1 | 白色 | 电源线圈 (+) |
| 2 | 黑色 | 电源线圈 (-) |
| 3 – 4 | 红色/橙色线对 | 开启开关，快门打开时读取导通 |
| 5 – 6 | 蓝色/绿色线对 | 关闭开关，快门关闭时读取导通 |
属性
| 参数 | 规格 |
|---|---|
| 尺寸 | 6 英寸 × 1 英寸 × 4 英寸 |
| 重量 | 约 1.5 lb |
| 分类 | 安全/脉冲门控 |
| 重力影响 | 安装方向会影响开启所需功率 |
| 安装限制 | 不适用于倒置安装 |
| 规格日期 | 2023 年 12 月 7 日 |
产品描述
LST800 型号主要设计用于作为安全联锁快门，以及用于具有高 Q 开关脉冲能量的 YAG 激光器及类似固体激光器的脉冲门控。
该型号采用来自全球领先镀膜供应商的介质光学元件，在低纳秒激光脉冲条件下，可提供从 355 nm 的 5 J/cm² 到 1064 nm 的 15 J/cm² 的损伤阈值。
偏转后的激光能量通过 UV 级熔融石英进行扩散，并在快门内部被吸收。
50 ms 的切换速度使其能够从最高 10 Hz 的激光脉冲序列中提取单个脉冲。
关闭后的稳定时间取决于快门相对于重力方向的安装角度。为了实现最快关闭速度，建议使用带磁阻尼功能的 CX4000B 控制器 PCB，或基于 24 VDC 设计的用户自制驱动电路。
该型号提供基于后缀代码系统的多种选项。许多选项无法在制造完成后进行安装，因此请选择时需谨慎。
标准配置采用行业主要供应商提供的 1.000 英寸圆形介质镜，安装于 1 mm 厚基片上。镜片通过粘接方式固定在移动组件中。
- 后缀 -1：1064 nm
- 后缀 -2：532 nm
- 后缀 -3：355 nm
- 后缀 -4：266 nm 倍频镜（损伤阈值较低，参考 LST800-1、2、3、4）
其他选项：
- -C2：CO₂ 激光应用（参考 LST800-C2）
- -800：Ti:Sapphire 激光应用
- 20 mm 大孔径版本可选（参考 LST800-20mm）
针对特定激光波长，还可提供其他镜片选项，请联系应用工程师。

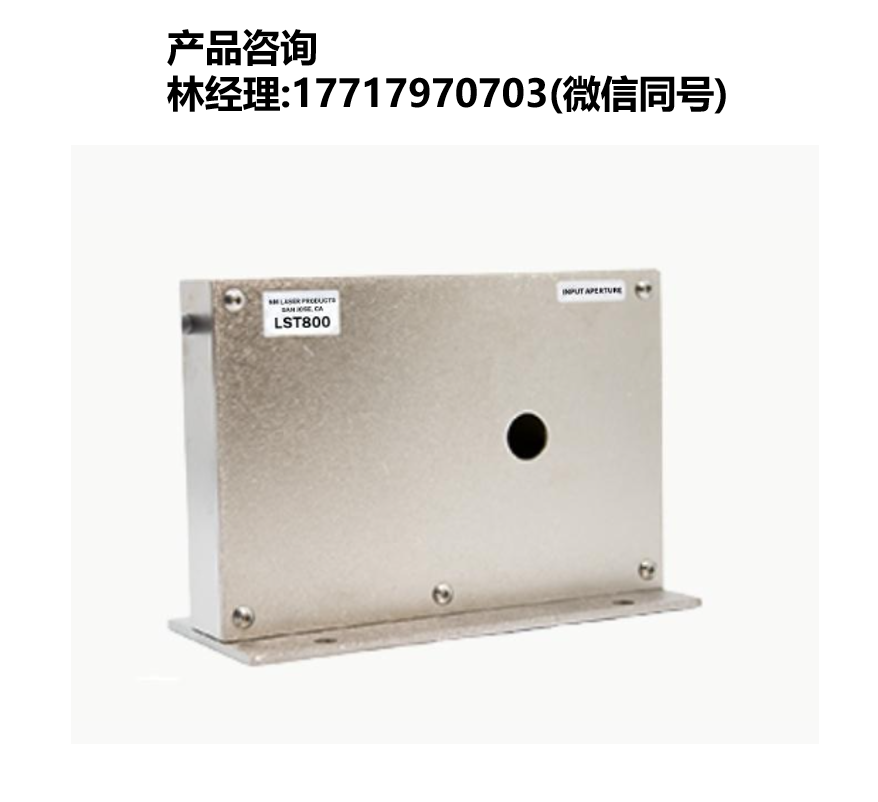

以底板平面为参考，CX4000B 控制器可针对水平或垂直安装方向进行校准。默认设置为水平安装（如产品图片所示）。
未采用关闭阻尼的驱动电路会导致关闭后的稳定时间增加，最长可达到 100 ms。
特殊注意事项
- 必须确保安装的镜片与所使用的激光器波长匹配。
- 当负载超过 50 W 时，需要增加冷却板附件。
- 输入/输出端通常采用光束管连接。
- 由于该型号结构较紧凑，其漫反射回散射略高于其他型号。
使用限制
- 必须选择与激光器兼容的镜片。
- 对于关键时间控制应用，必须遵守正确的重力安装方向要求。
详细尺寸请参见机械图纸。
另请参阅技术信息菜单中的应用说明，了解重要操作事项，包括：
- 热安装
- 用户自制驱动电路
- 偏振
- 使用寿命
- 抖动
- 真空操作
- 污染控制
请参阅产品矩阵页面，以比较不同激光快门型号。
