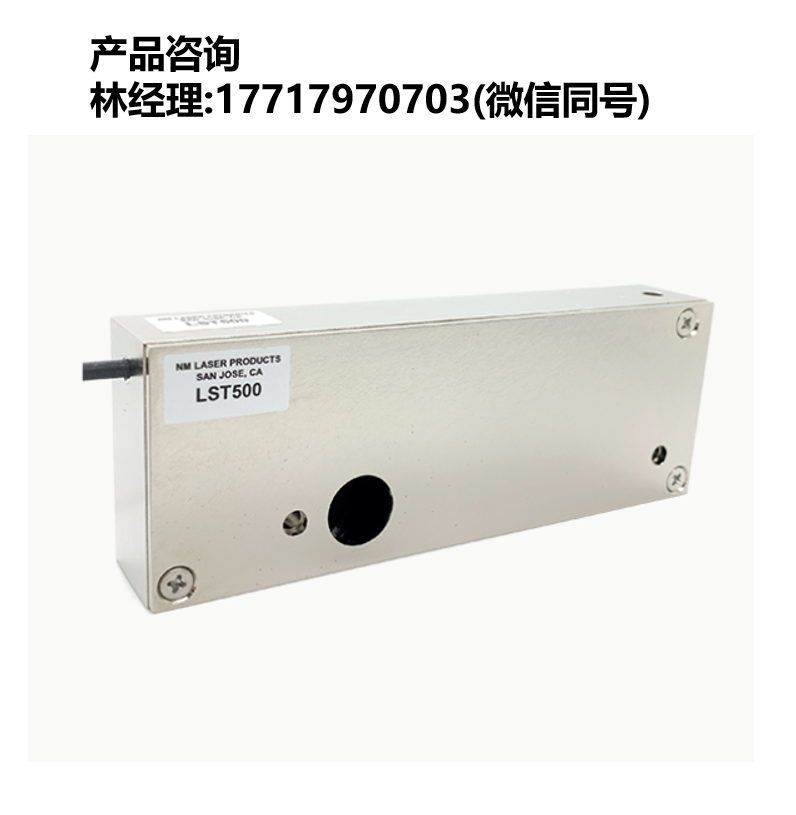

LST500 激光快门
产品特点
- **光学功率承载能力：**100 W
- **高重复频率：**15 Hz
- **通光孔径：**15 mm
- **高激光损伤阈值（LIDT）：**2 J/cm²
- **光学元件选择：**金属反射镜或介质反射镜
应用领域
- 激光安全防护
- 高能量脉冲激光门控
- 重复频率分频器
- 大光束应用
光学规格（Optical Specifications）
| 参数 | 规格 |
|---|---|
| 通光孔径 | 15 mm |
| 典型光束直径 | 1 – 12 mm |
| 最大光学功率承载能力 | 100 W（介质光学元件） （超过50 W需要水冷） 30 W（金反射镜和铝反射镜） |
| 光学元件选项 | 金（Gold）、铝（Aluminum）或介质镀膜 |
| 介质光学元件后缀 | -1（1064 nm） -2（532 nm） -3（355 nm） |
| 金属光学元件后缀 | CO₂（-C2） 标准铝镜（STD -AL） |
| 激光诱导损伤阈值（LIDT） | 介质光学元件：2 J/cm² @ 10 ns 金/铝光学元件：500 mJ/cm² @ 10 ns |
性能规格（Performance Specifications）
| 参数 | 规格 |
|---|---|
| 开启延迟时间（Open Delay Time） | 10 ms |
| 开启上升时间（Open Rise Time） | 20 ms |
| 开启总时间（Open Total Time） | 30 ms |
| 关闭延迟时间（Close Delay Time） | 10 ms |
| 关闭下降时间（Close Fall Time） | 20 ms |
| 关闭总时间（Close Total Time） | 30 ms |
| 最小半峰宽曝光时间（Min. FWHM Exposure） | 50 ms |
| 最大快门重复频率 | 10 Hz（定制最高15 Hz） |
| 使用寿命 | 超过1亿次循环 |
热学规格（Thermal Specifications）
| 参数 | 规格 |
|---|---|
| 保持开启状态时热功率耗散 | 5 W |
| 循环工作时热功率耗散 | 16 W @ 10 Hz |
| 最大工作温度 | 50 ℃ |
| 安装基准面 | Datum A，Datum B |
定制选项（Custom Options）
| 项目 | 规格 |
|---|---|
| 光学元件选项 | 金镜、铝镜或介质镀膜 |
| 双位置传感器 | 可选 |
| 定制重复频率 | 最高15 Hz |
| 分光端口连接功率计 | 可提供 |
电气规格（Electrical Specifications）
| 参数 | 规格 |
|---|---|
| 电源 | 24 VDC，额定2 A |
| 电气驱动电路 | 开启升压：24 V，持续30 ms |
| 保持开启：8 V | |
| 关闭延迟：17 ms | |
| 制动关闭：24 V，持续6 ms | |
| 推荐控制器 | CX4000B |
| 线圈电阻 | 11 Ω（室温） |
| 线圈电感 | 25 mH |
| 位置传感器 | TTL逻辑输出，需要5 VDC @ 30 mA |
电缆/导线规格
| 项目 | 参数 |
|---|---|
| 线材类型 | 26 AWG Teflon（聚四氟乙烯绝缘） |
| 芯数 | 6根线 |
| 长度 | 18英寸 |
| 接头 | MTA-100 |
引脚定义
| 引脚编号 | 颜色 | 功能 |
|---|---|---|
| 1 | 白色 | 电源线圈（+） |
| 2 | 黑色 | 电源线圈（-） |
| 3 | 红色 | 传感器供电，5 VDC（+），30 mA |
| 4 | 黄色 | 常开传感器（高电平 = 开启） |
| 5 | 橙色 | 常闭传感器（高电平 = 关闭） |
| 6 | 蓝色 | 5 V返回端及传感器地 |
结构参数（Attributes）
| 参数 | 规格 |
|---|---|
| 外形尺寸 | 5.5 × 0.97 × 2.0 英寸 |
| 重量 | 约1 lb（约0.45 kg） |
| 分类 | 安全/工艺应用 |
| 重力影响 | 无 |
| 规格日期 | 2023年3月27日 |
产品描述（Description）
LST500 激光快门型号专为激光安全联锁系统（Laser Safety Interlock）和激光加工应用设计。
该快门标准配置包括：
- TTL输出位置传感器，用于反馈快门开启和关闭状态；
- 兼容控制器：CX4000B；
- 或用户自行设计的 24 VDC / 2 A驱动电路。
产品提供多种选项，通过后缀代码进行选择。由于许多选项在制造完成后无法追加安装，因此选型时需要谨慎确认。
光学配置选项
- **-C2：**用于CO₂激光器
- **-IR：**用于红外（IR）应用，适用于约700 nm以上波长
标准镀铝反射镜：
- 适用于深紫外（Deep UV）至约700 nm波段。
特殊介质反射镜：
- 可用于OEM应用。
介质镜后缀：
| 后缀 | 波长 |
|---|---|
| -1 | 1064 nm |
| -2 | 532 nm |
| -3 | 355 nm |
| -4 | 266 nm |
| -123 | 355 nm + 532 nm + 1064 nm 三倍/二倍/基频谐波组合镜 |
备注：
- LST500-123适用于较低损伤阈值需求；
- 高脉冲激光应用可选择 LST500-123-HP。
更多机械尺寸信息请参考机械图纸。
技术资料中的应用说明还包含重要操作注意事项，包括：
- 热安装要求
- 用户自制驱动电路设计
- 偏振影响
- 使用寿命
- 抖动（Jitter）
- 真空环境运行
- 污染控制等问题。
