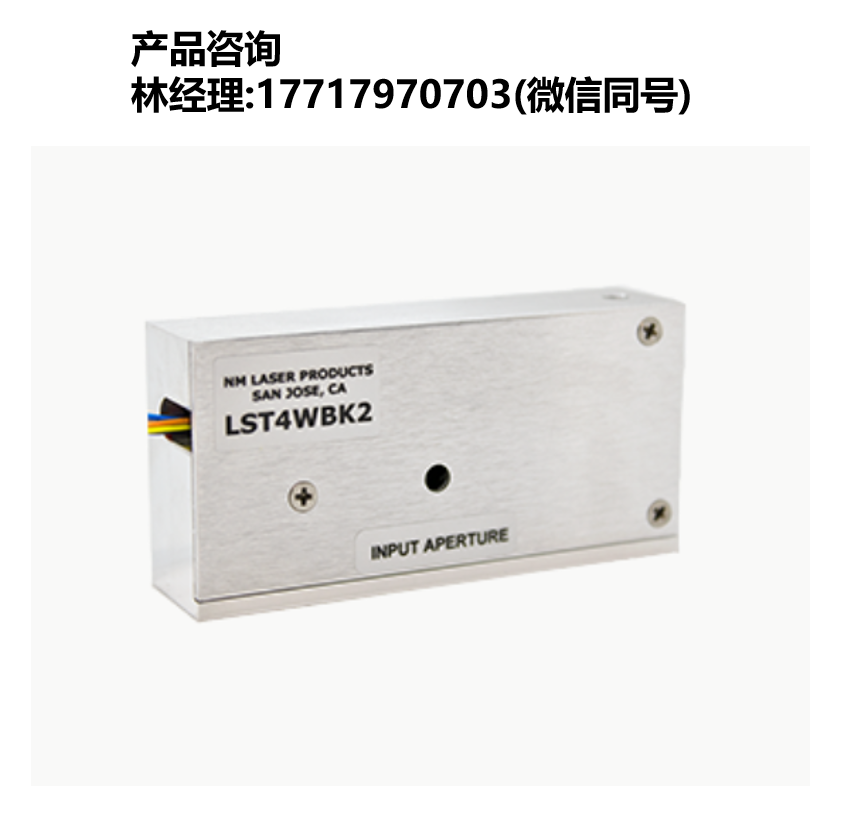

LST4WBK2 激光快门
特点
- 光学功率承载能力：最高 50 W
- 通光孔径：4 mm
- 切换速度：10 ms
- 逻辑位置传感器
- 光学元件：金属或介质膜
应用
- OEM 安全联锁
- 高重复频率 DPSS 激光器
- 狭窄工作区域
- 小型化封装
光学规格
| 参数 | 规格 |
|---|---|
| 通光孔径 | 4 mm |
| 典型光束直径 | 2 – 3 mm |
| 最大光学功率承载能力 | 50 W（介质膜光学元件） 25 W（金膜/铝膜光学元件） |
| 光学元件选项 | 金、铝或介质膜 |
| 介质膜光学元件后缀 | 1064 nm (-1)、532 nm (-2)、355 nm (-3)、 266 nm (-4)、532/1064 nm (-12)、 355/532/1064 nm (-123) |
| 金属膜光学元件后缀 | CO₂ (-C2)、铝 (-AL)、标准金膜 (Au) |
| 激光诱导损伤阈值（LIDT） | 500 mJ/cm² @ 10 ns |
性能规格
| 参数 | 规格 |
|---|---|
| 开启延迟时间 | 3 ms |
| 开启上升时间 | 4 ms |
| 开启总时间 | 7 ms |
| 关闭延迟时间 | 4 ms |
| 关闭下降时间 | 7 ms |
| 关闭总时间 | 11 ms |
| 最小 FWHM 曝光时间 | 25 ms |
| 最大快门重复频率 | 20 Hz |
| 寿命 | 可提供 |
热学规格
| 参数 | 规格 |
|---|---|
| 保持开启状态时热功率耗散 | 3 W |
| 循环工作时热功率耗散 | 5 W @ 5 Hz |
| 热沉安装表面 | 基准面 A、基准面 B |
定制选项
| 参数 | 选项 |
|---|---|
| 光学元件选项 | 金、铝或介质膜 |
| 电线长度 | 任意长度 |
| 电线/电缆类型、电线规格 | 聚四氟乙烯（Teflon）、乙烯基（Vinyl） |
| 连接器 | 任意 6 针连接器 |
| 标识 | 雕刻、标签 |
电气驱动数据
| 参数 | 规格 |
|---|---|
| 电源 | 24 VDC，+1.5 A 额定 |
| 电气驱动电路 | 开启增强：24 V @ 15 ms 保持开启：5 V 关闭延迟：8 ms 制动关闭：24 V，持续 1 ms |
| 推荐控制器（及电压） | CX4000B （或电容放电 24 V、24 V PWM） |
| 绕组电阻 | 标称 8 Ω |
| 绕组电感 | 10 mH |
| 位置传感器 | TTL 逻辑，需要 5 VDC @ 30 mA |
| 电缆/电线类型、数量、长度及端接 | 22 AWG，六根线，18 英寸 MTA-100，AMP，型号 P/N 643813-60 |
用户自定义驱动电路/电容放电
- 24 V，C = 2200 μF，R = 30 Ω
- 内置标准反向电动势保护二极管（Flyback diode 1N4001）
用户自定义驱动电路/PWM 类型
- 24 V 持续 15 ms，然后降至 5 V 保持
- 使用内置 Flyback 保护
用户电源要求说明
- 24 VDC，1 A 额定
- 输出端需配置浪涌电容，额定 3 A
读取传感器输出时，应以蓝色地线作为参考。
这些输出为图腾柱缓冲 TTL 信号，需要约 10 kΩ 负载。
典型输出电压为 4.5 V。
不要尝试从黄色或橙色输出端汲取超过约 5 mA 的电流，否则电压会下降。
电线引脚定义
| 引脚编号 | 颜色 | 功能 |
|---|---|---|
| 1 | 白色 | 功率绕组 (+) |
| 2 | 黑色 | 功率绕组 (-) |
| 3 | 红色 | 5 VDC (+)，30 mA |
| 4 | 黄色 | 常闭传感器输出（高电平 = 关闭） |
| 5 | 橙色 | 常开传感器输出（高电平 = 开启） |
| 6 | 蓝色 | 5V 回路及传感器地 |
属性
| 参数 | 规格 |
|---|---|
| 尺寸 | 3.0 英寸 × 0.75 英寸 × 1.48 英寸 |
| 重量 | 约 5 oz（约 142 g） |
| 分类 | 安全/工艺应用 |
| 规格日期 | 2024 年 3 月 5 日 |
产品描述
LST4WBK2 激光快门型号设计用于激光安全联锁以及加工应用。其磁性驱动系统基于 24 VDC 电路。标准配置内置位置传感器，可针对开启和关闭状态提供逻辑输出。
该型号提供适用于常见激光波长的介质膜反射镜，光学功率承载能力最高可达 50 W。结构中采用极低放气材料。
兼容系统控制器为 CX4000B，也可由用户自行设计基于 24 VDC 的驱动电路。
产品提供多种选项，通过后缀代码系统进行选择。许多选项在制造完成后无法更换，因此选型时需谨慎。
标准反射镜为适用于红外波段的金镜。
- –AL 后缀：表示铝镜，最适用于紫外和可见光应用（参见 LST4WBK2-AL）。
- -3 镜片：可用于 355 nm 紫外激光应用（参见 LST4WBK2-3）。
- –123 镜片：三波长 YAG 镜片，适用于 355 nm、532 nm 和 1064 nm 激光（参见 LST4WBK2-D123）。
该设备不设计用于照片所示方向的倒置安装，但可根据要求调整为该安装方向。
其他选项可根据需求提供。
该型号特别需要注意以下事项：
- 在强磁场环境（例如法拉第旋转器附近）安装时需谨慎；
- 位置传感器采用 TTL 逻辑，因此需要遵守电子静电防护操作规范。
该型号限制使用条件包括：
- 必须匹配序列标签上列出的反射镜对应激光波长；
- 需要高质量热安装；
- 在用户最高工作温度下，需要提供足够的保持电压。
尺寸信息请参见机械图纸页面。
同时请参阅技术信息菜单中的应用说明，其中包含重要运行注意事项，包括：
- 热安装；
- 用户自制驱动电路；
- 偏振；
- 使用寿命；
- 抖动；
- 真空操作；
- 污染控制。
请参阅产品矩阵页面，以比较不同型号的激光快门。
