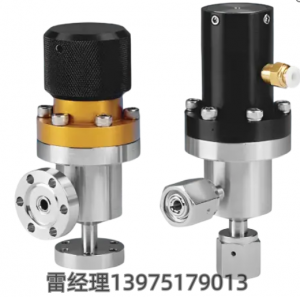

1/4″ 接口角阀（Angle Valves）
MDC 的 1/4 英寸（6.35 mm）接口真空角阀 是用于真空系统中调节气体、液体或其他介质流动的精密组件。该阀门通过执行机构（Actuator）、阀芯（Poppet）和阀体（Valve Body） 的组合运行，通过密封或开启阀口实现流量控制。阀门组件安装于真空密封不锈钢阀体 内，可通过螺纹连接、法兰连接或焊接方式 方便集成到现有系统中。
产品采用熔焊式 304 不锈钢（AISI 304） 制造，并配备 AM-350 不锈钢嵌套波纹管（Nesting Bellows），具有优异导流性能、结构紧凑及低放气特性（Low Outgassing）。内部消除了盲腔设计，并采用小截面弹性密封材料，以进一步提升真空兼容性。
接口尺寸范围覆盖 0.25 英寸（6.4 mm）至 10 英寸（254 mm）。当前型号提供以下连接方式：
1/4″ Tube Weld（6.35 mm）管焊接口
1/4″ Swagelok VCR® 接头（6.35 mm）
行业应用（Industry Applications）
MDC 的 1/4 英寸（6.35 mm）接口真空角阀 非常适用于以下需要高精度真空控制的应用场景：
半导体制造
气体分析系统
研发实验室（R&D Labs）
真空镀膜
泄漏检测（Leak Testing）
其紧凑型设计、不锈钢结构及低放气性能，使产品在超高真空（UHV）及高真空（HV）环境 中具备优异可靠性，特别适用于对安装空间有限和系统完整性要求严格 的应用场景。
| 零件编号（PART） | 真空等级（Vacuum Series） | 阀门尺寸（Valve Size） | 驱动方式（Actuator） | 接口类型（Port Flange） | 接口尺寸（Flange Size） | 阀盖密封（Bonnet Seal） |
|---|---|---|---|---|---|---|
| 312053 | 超高真空（UHV） | 6.35 mm | 手动（Manual） | VCR 母接头（Female VCR） | 6.35 mm | 金属密封（Metal） |
| 312054 | 超高真空（UHV） | 6.35 mm | 手动（Manual） | 管焊接口（Tube Weld） | 6.35 mm | 金属密封（Metal） |
| 313070 | 超高真空（UHV） | 6.35 mm | 气动（Pneumatic） | VCR 母接头（Female VCR） | 6.35 mm | 金属密封（Metal） |
| 313071 | 超高真空（UHV） | 6.35 mm | 气动（Pneumatic） | 管焊接口（Tube Weld） | 12.70 mm | 金属密封（Metal） |
| 310080 | 高真空（HV） | 6.35 mm | 手动（Manual） | VCR 母接头（Female VCR） | 6.35 mm | FKM 密封（氟橡胶密封） |
| 310081 | 高真空（HV） | 6.35 mm | 手动（Manual） | 管焊接口（Tube Weld） | 6.35 mm | FKM 密封（氟橡胶密封） |
| 311087 | 高真空（HV） | 6.35 mm | 气动（Pneumatic） | VCR 母接头（Female VCR） | 6.35 mm | FKM 密封（氟橡胶密封） |
| 311088 | 高真空（HV） | 6.35 mm | 气动（Pneumatic） | 管焊接口（Tube Weld） | 6.35 mm | FKM 密封（氟橡胶密封） |
补充术语说明：
- UHV（Ultra High Vacuum）：超高真空，一般指 10⁻⁹ Torr 以下 真空环境。
- HV（High Vacuum）：高真空，一般指 10⁻³ ~ 10⁻⁹ Torr 真空范围。
- Female VCR：VCR 金属密封真空接头母头，常用于高纯气体和超高真空系统。
- Tube Weld：管焊连接，通过焊接方式实现永久密封连接。
- FKM（Fluoroelastomer）：氟橡胶密封材料（类似 Viton 材料），耐化学腐蚀和高温，但真空性能通常低于金属密封。
- Bonnet Seal（阀盖密封）：阀杆区域的密封方式，影响阀门的真空等级和漏率性能。
MDC角阀6.35毫米进气口不锈钢高压系统真空阀标准特性
- 提供超高真空和高真空系列可选
- 提供多种连接方式：
- 33.7 mm 金属密封法兰
- NW16 弹性体密封法兰
- 6.35 mm 和 12.7 mm 管焊接口
- 6.35 mm VCR 接头
- 提供手动驱动和电控气动驱动方式
- 集成 120VAC 气动控制电磁阀
- 采用无氧高导电铜金属密封和氟橡胶阀盖密封，确保可靠密封性能
- 采用焊接波纹管执行机构密封设计，提高超高真空环境可靠性
- 内部阀体连接采用耐用钨极惰性气体保护焊工艺
- 内外表面经过电解抛光处理，具有光滑、耐腐蚀特性
可选功能
- 可选机电式和磁簧开关位置指示器
- 可选适配 240VAC 和 24VDC 电源规格的气动控制电磁阀
- 可选配耐温 250°C 的高温全氟橡胶阀芯密封件
材料
- 法兰：304不锈钢
- 阀体：304不锈钢
- 气缸：特氟龙涂层铝
- 执行机构密封：AM-350焊接波纹管
- 密封垫（阀盖）：OFE无氧铜或FKM氟橡胶
- 密封垫（阀芯）：FKM或Kalrez® 4079氟橡胶
- 气动执行器密封：FKM氟橡胶
- 螺栓：300系列不锈钢
电气与气动参数
- 电控气动执行器工作压力：70–100 psig
- 供气压力：70–100 psig
- 气动控制阀：Humphrey 410系列电磁阀
- 电磁阀功率：120VAC，50/60Hz，4W
- 断电状态：阀门关闭
- 磁性位置指示器：0.5A，120VAC，最大10W
- 机械位置指示器：5A，120/240VAC微动开关
接口紧固件
- 螺栓类型：镀银12角头螺栓及内六角螺栓
- 螺母类型：六角螺母
Conflat（CF）法兰紧固扭矩
- 8-32 UNC：7 lb-ft
- 1/4-28 UNF：12 lb-ft
- 5/16-24 UNF：15 lb-ft
- 3/8-24 UNF：26 lb-ft
真空性能
- 真空范围：可达 1×10⁻¹¹ Torr
- 氦检漏率：2×10⁻¹⁰ cc/sec
温度范围（烘烤能力）
在真空条件下、开/关状态下不同密封组合的耐温能力：
- UHV系列（铜 / FKM）：200°C（开）/150°C（关）
- UHV系列（铜 / Kalrez®）：250°C（开）/200°C（关）
- HV系列（FKM / FKM）：150°C（开）/150°C（关）
