5.87英寸通光孔径，4.75英寸总高——McAllister McTilt 800双轴万向倾斜端口对准器，让UHV腔体内的每一次对准都“一步到位”

在同步辐射光束线的实验站里，一台ARPES谱仪已经连续运行了72小时。操作员发现样品台的角度出现了0.02°的漂移——对于角分辨光电子能谱来说，这个偏差足以让费米面的测量数据“糊掉”。但样品台安装在真空腔体深处，法兰面距离样品还有十几厘米，任何手动调整都意味着破坏真空、重新烘烤、重新抽真空——72小时的实验数据全部作废。

在MBE（分子束外延）系统的调试现场，工程师正在对准蒸发源与样品台的角度。但腔体端口的法兰加工公差、设备末端因自重产生的微小弯曲、以及腔体端口本身的同轴度偏差，让“理论对准”和“实际对准”之间始终存在一个无法消除的角偏差。他需要一种方式，在不打开腔体的前提下，从外部精确补偿这个偏差。

在扫描探针显微镜（SPM）的样品更换过程中，操作员每一次装入新样品后都要重新对准探针。但探针安装在腔体法兰上，样品台在腔体深处——探针尖端的实际位置与理论位置之间的偏差，可能来自法兰面不平行、探针自重弯曲、或者腔体端口本身的加工误差。他需要的不是“调整探针”，而是“补偿腔体端口与设备之间的角度偏差”。

这些场景的共同问题是：超高真空腔体内的精密对准，误差来源不在“设备本身”，而在“设备与腔体端口之间的角度偏差”。法兰加工公差、设备自重弯曲、端口同轴度误差——这些在常压下可以忽略的因素，在UHV环境中被放大成了必须补偿的系统误差。而传统的解决方案——打开腔体、手动调整、重新抽真空——在实验连续性面前，成本高到不可接受。

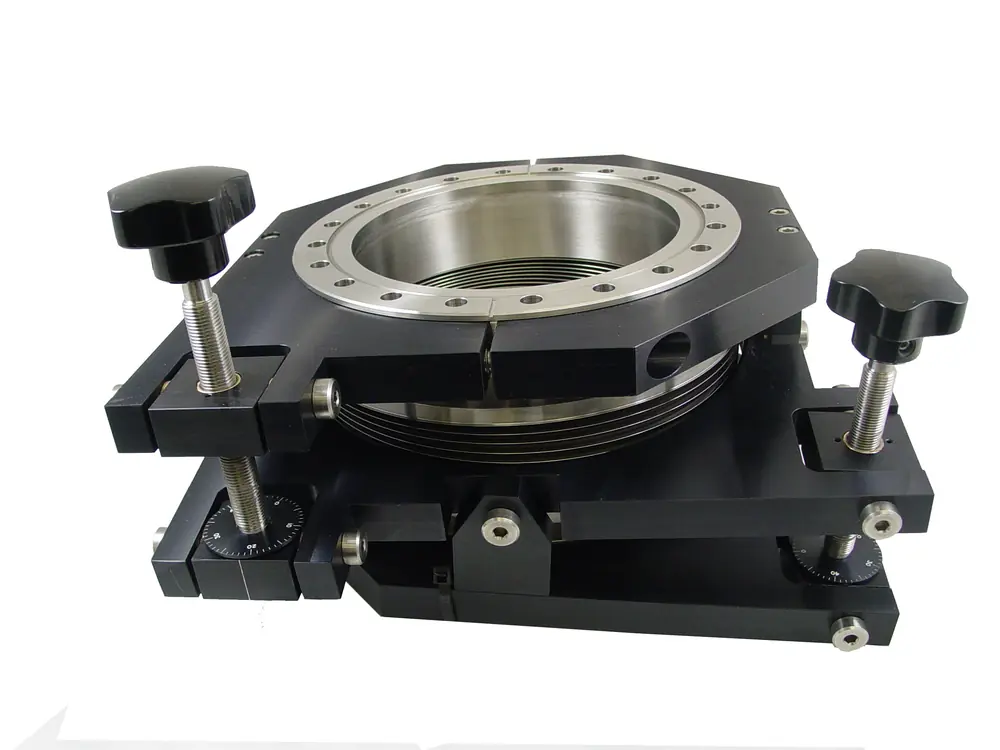

McAllister McTilt 800 双轴万向倾斜端口对准器，就是为回答“如何在不打开腔体的前提下，从外部精确补偿腔体端口与设备之间的角度偏差”这个问题而设计的。它是McTilt系列中通光孔径与总高度平衡最优的型号——通光内径5.87英寸（149mm），总高度仅4.75英寸（121mm），双轴倾斜范围20°（±10°），编码器分辨率0.005°，全件可烘烤至210°C，焊接波纹管技术，自润滑枢轴轴承——用一只“从外部补偿角度偏差”的精密对准器，把UHV腔体内的每一次对准从“破坏真空”变成“远程完成”。

5.87英寸通光孔径 + 4.75英寸总高：为“紧凑腔体、大样品”而生

McTilt 800 最核心的差异化，在于它在紧凑总高度内实现的大通光孔径。

“5.87英寸通光孔径”意味着什么？ 在UHV腔体中，通光孔径决定了能够穿过对准器的最大样品或探针尺寸。McTilt 800的5.87英寸（149mm）通光内径，足以容纳中等尺寸样品台、多探针阵列、或需要多束光同时通过的光学系统。官方描述为“所有万向架的内部通径（ID）都经过精心设计，以提供最大的间隙”。

“4.75英寸总高”的工程价值：对于UHV腔体而言，每一个额外的法兰高度都意味着更长的抽真空时间、更大的腔体体积和更高的成本。McTilt 800的总高度仅4.75英寸（121mm），官方标注为“业界最短”。这个紧凑设计直接节省了腔体空间，同时缩短了从腔体端口到样品/探针的距离——对于需要短工作距离的光学实验（如SPM、ARPES），这个“距离优势”直接转化为更高的信号强度和更好的空间分辨率。

焊接波纹管技术：McTilt 800采用焊接波纹管（Welded Bellows） 而非传统的成型波纹管。官方说明为“焊接波纹管进一步减小了总高度，并提供了最大的内部通径，但并未增加成本。事实上，带有焊接波纹管的McTilt通常比其他制造商生产的带有成型波纹管的产品成本更低”。焊接波纹管的工程价值在于：寿命更长、整体高度更小、通光孔径更大——对于需要频繁调整角度的实验，焊接波纹管提供了更长的使用寿命和更稳定的真空密封。

0.005°分辨率编码器 + 双轴独立调节：从“大概对准”到“精确补偿”

McTilt 800 的精度规格，是它在精密对准场景中区别于“普通万向节”的核心能力。

编码器分辨率0.005°：官方标注为“McTilt均配备分辨率为0.005°的编码器，可实现远程位置的角度精度控制”。0.005° 的分辨率意味着——在100mm的工作距离下，对应的横向位置精度约为8.7微米。对于ARPES的费米面测量、MBE的源-样品对准、SPM的探针定位——这个精度水平让“精确对准”从理论上的承诺变成了可重复的工程参数。

双轴独立调节：McTilt 800在两个轴向上的总倾斜范围均为20°（±10°） 。两个轴可以独立调节，意味着用户可以分别补偿水平方向的角度偏差和垂直方向的角度偏差，而不需要“在两个误差之间妥协”。对于腔体端口对准，水平偏差和垂直偏差往往来源于不同的加工误差和装配误差——独立调节让每一个偏差都能被“单独归零”。

远程精确操控：McTilt 800提供步进电机驱动版本，配合编码器实现远程位置的角度精度控制。对于需要在不破坏真空的前提下进行多次对准的实验——例如在样品更换后自动重新对准——步进电机驱动意味着对准过程可以程序化、自动化，而不需要人工干预。

自润滑枢轴轴承 + 全件可烘烤210°C：为“长期可靠”而设计

McTilt 800 的机械设计，围绕“长期可靠”和“UHV兼容”展开。

自润滑枢轴轴承：官方描述为“从自润滑枢轴轴承到坚固的结构，每一处都彰显着高品质”。在UHV环境中，传统的润滑剂会挥发，污染真空环境。自润滑枢轴轴承消除了对外部润滑的需求，同时将摩擦降到最低——这直接转化为更长的使用寿命和更稳定的角度重复性。对于需要频繁调整角度的实验，自润滑轴承意味着不需要在“对准精度”和“真空洁净度”之间妥协。

全件可烘烤至210°C：官方标注为“所有版本均可完全烘烤至210°C”。烘烤（Bakeout） 是UHV系统的标准流程——通过加热腔体来去除吸附在壁面上的水分子和碳氢化合物，从而达到10⁻¹¹ mbar级别的极限真空。McTilt 800的全件可烘烤设计意味着对准器本身不会成为“放气源”——用户可以放心地将它安装在腔体上，然后进行标准烘烤流程，而不需要担心对准器的材料或结构在高温下释放污染物。

极端坚固 + 可扩展至超重型：官方描述为“稳健的McTilt设计理念非常适合扩展到更大的尺寸”。McTilt系列提供五种标准尺寸，法兰规格从2¾英寸（CF38）到10英寸（CF200） 。对于需要承载更大负载的应用，McTilt的超重型版本使用14英寸（CF300）法兰，采用步进电机驱动，上部万向节包含30英寸（762mm）的Z轴（垂直）行程，可在120秒内完成该行程，同时提升600磅（270kg）的负载。这种“从紧凑型到超重型”的扩展能力，意味着同一设计理念可以覆盖从小型SPM样品台到大型MBE系统蒸发源的广泛需求。

从ARPES到MBE：被顶尖实验室验证过的“端口对准”应用

McTilt 800 的应用价值不是停留在规格书上的数据，而是在多个UHV实验场景中被验证过的工程事实。官方列出的典型应用包括：扫描探针显微镜（SPM）样品对准、角分辨光电子能谱（ARPES）样品台、分子束外延（MBE）源/样品对准、X射线衍射（XRD）样品精确定位，以及各类UHV系统内探针、蒸发源、样品架的角度校正。

ARPES样品台：在角分辨光电子能谱中，样品的极角（polar）和方位角（azimuthal） 需要精确对准分析器的接收方向。McTilt 800的0.005°分辨率和双轴独立调节能力，让ARPES操作员可以在不打开腔体的前提下，从外部精确补偿样品台的角偏差——这对于测量费米面各向异性和能带色散至关重要。

MBE源/样品对准：在分子束外延系统中，蒸发源与样品台之间的角度偏差直接影响薄膜的成分均匀性和界面质量。McTilt 800的20°双轴倾斜范围覆盖了MBE系统中常见的角度偏差范围，5.87英寸通光孔径允许蒸发束流以各种角度穿过对准器。

SPM探针定位：在扫描探针显微镜中，探针尖端与样品表面的对准决定了成像的分辨率。McTilt 800的自润滑枢轴轴承和焊接波纹管确保了长期运行中的角度重复性——对于需要频繁更换样品的实验，这个“重复性”直接决定了每次换样后的对准时间和数据质量。

主要技术参数速查

以上参数基于McAllister官方产品页面及中文授权资料整理。

即刻行动

McTilt 800 的核心价值可以用一句话概括：用5.87英寸通光孔径、4.75英寸总高、0.005°编码器分辨率和焊接波纹管技术，让UHV腔体端口与设备之间的角度偏差从“必须打开腔体才能修正”变成“从外部远程补偿”——从ARPES到MBE，从SPM到XRD，让每一次对准都“一步到位”。
