2.5微米分辨率，12英寸Z行程，2.75英寸法兰

在扫描探针显微镜（SPM）的调试现场，工程师需要为样品台增加X、Y、Z三个方向的精密平移自由度，用于寻找合适的扫描区域并调整探针-样品间距。但腔体端口的法兰尺寸只有2.75英寸（DN40CF），市面上大多数多轴操纵器的最小法兰规格都远超这个尺寸——根本装不进去。如果改用“单轴拼接”方案，三个独立平台叠加后的总高度和累计误差，又会吃掉本就紧张的腔体空间和定位精度。

在MBE系统的蒸发源调试中，工程师需要将样品台精确对准蒸发束流。但样品台需要伸入腔体深处，Z轴行程要求达到8英寸以上。传统的长行程操纵器在Z轴完全伸出时，前端会因为大气负载和自重产生“下垂”，样品位置随行程变化而漂移——每一次改变Z轴高度，都要重新对准X和Y。

在同步辐射光束线站的实验站里，操作员需要在一次实验周期内完成多个样品的切换和定位。每个样品的厚度不同，需要的Z轴高度也不同，而SPM或ARPES的探针/分析器接收方向又要求样品的平面角度精确可控。他需要一个从结构上就为“长行程+高精度+紧凑法兰”统一设计的多轴操纵器，而不是在几个独立平台之间反复“对基准”。

这些场景的共同问题是：紧凑型UHV腔体内的多轴精密定位，需要的不是“把几个单轴平台拼在一起”，而是一个从结构刚度、真空兼容性、多轴集成度和法兰适配性都经过统一设计的完整操纵器。而市面上大多数多轴操纵器，在紧凑法兰、长Z行程和高分辨率之间，往往只能做到“三选二”。

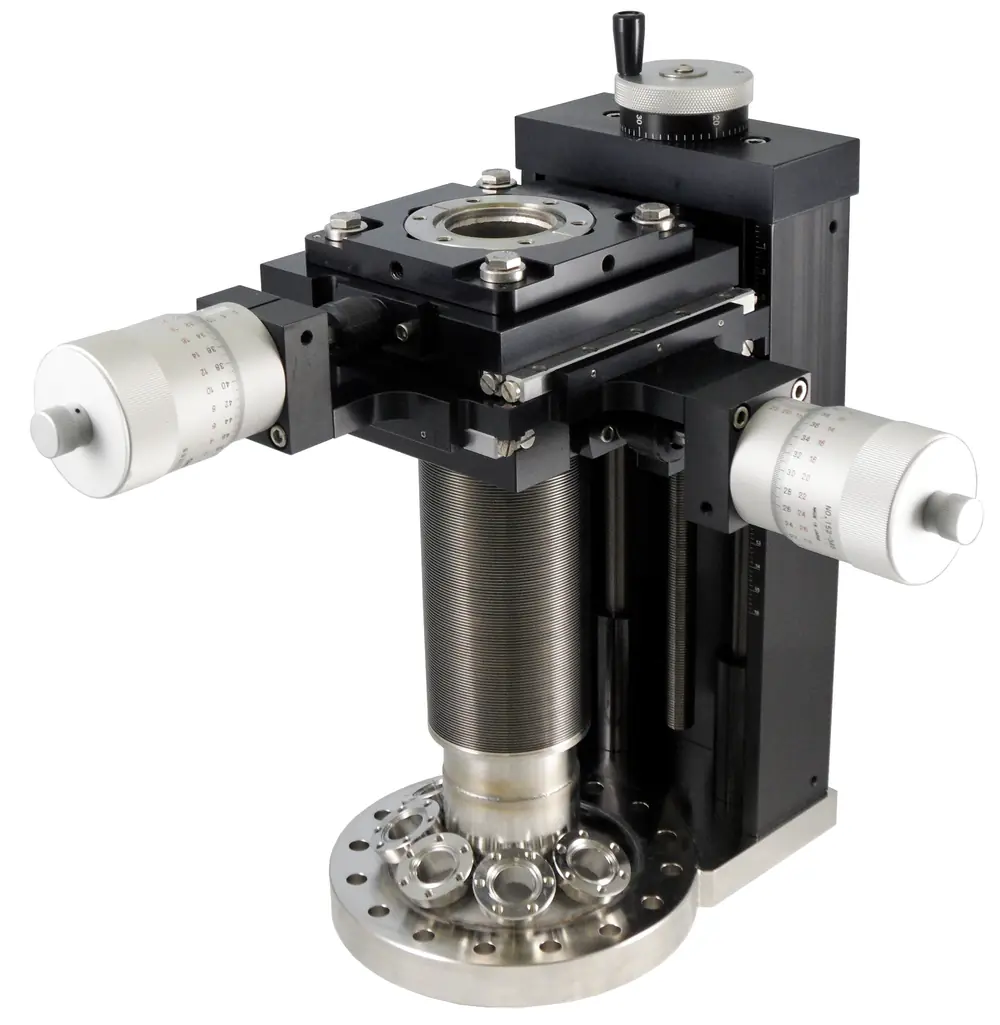

McAllister MA20 多轴UHV操纵器，就是为回答“如何在2.75英寸法兰上实现12英寸Z行程和2.5微米分辨率”这个问题而设计的。它是MA系列中专为紧凑型腔体端口优化的型号——标准2.75英寸（DN40CF）法兰，XY行程±0.5英寸（12.5mm）方形图案，Z轴行程2英寸至12英寸（50–300mm）可选，顶部法兰带±2°倾斜调节，大千分尺分辨率可达0.0001英寸（2.5微米） ，重复精度可达0.00005英寸（1.25微米） ，可调节交叉滚子轴承，全Z轴框架提供长行程下的额外刚度，波纹管内径2.0英寸（50mm） ，15分钟现场转换为步进电机，全金属结构，UHV兼容，可烘烤至200°C——用一台“从法兰到行程都为你量身匹配”的多轴操纵器，把紧凑腔体里的样品定位从“反复试探”变成“一次到位”。

2.5微米分辨率 + 1.25微米重复精度：从“大概对准”到“分毫不差”

MA20 的精度规格，是它在精密定位场景中区别于“普通多轴平台”的核心能力。

大千分尺的分辨率与重复精度：MA20支持大千分尺（Large Micrometers） 选项，提供 1英寸（25mm）行程，分辨率0.0001英寸（2.5微米） ，重复精度可达0.00005英寸（1.25微米） 。2.5微米的分辨率意味着——在SPM的原子级成像、ARPES的费米面测量、或MBE的薄膜成分控制中，样品的定位精度足以分辨单个原子层的差异。1.25微米的重复精度意味着——在需要反复更换样品或进行多次扫描的实验中，每一次回到同一位置，读数都“回得去”。

标准Z轴分辨率与重复精度：即使使用标准配置，MA20的标准Z分辨率优于0.001英寸（25微米） ，标准Z重复精度优于0.0005英寸（12.5微米） 。对于2英寸Z行程的型号，还可选配分辨率0.0001英寸（2.5微米） 和重复精度0.00005英寸（1.25微米） 的高精度版本。这意味着——Z轴行程越短，可实现的精度越高；用户可以根据实验的实际需求，在“长行程”和“高精度”之间选择最匹配的型号。

XY行程±0.5英寸方形图案：MA20的XY行程为 ±0.5英寸（12.5mm）方形图案，配合波纹管内径2.0英寸（50mm） ，允许完整的方形平移而不受波纹管干涉。对于需要在样品表面寻找特定区域、或者对准探针与样品位置的实验，这个XY行程范围覆盖了大多数SPM和ARPES的典型需求。

全Z轴框架 + 可调节交叉滚子轴承：为“长行程+紧凑法兰”而生的结构刚度

MA20 最核心的结构差异化，在于它的全Z轴框架设计——不是“把几个单轴平台叠起来”，而是从底层框架开始就为“长行程+紧凑法兰”优化。

“全Z轴框架”的工程价值：对于需要超过6英寸（150mm）Z轴行程的应用，操纵器的刚度会随着Z轴的伸出而急剧下降——伸出越长，前端越容易因为大气负载和自重而“下垂”。MA20采用全Z轴框架设计，官方描述为 “紧凑、坚固的设计，全Z轴框架为高达12英寸（300mm）的行程提供额外刚度” 。对于需要将样品送入腔体深处的MBE系统或同步辐射实验站，这个设计直接决定了长行程下的定位精度和抗振动能力。

“可调节的交叉滚子轴承” ：MA20使用可调节的交叉滚子轴承提供额外的刚度。交叉滚子轴承相比传统的滚珠轴承具有更高的刚性和更小的摩擦——对于需要精密直线运动的X、Y、Z轴，这个设计意味着更低的回程误差和更长的使用寿命。对于需要在长期实验中保持定位一致性的用户，可调节轴承的“可维护性”意味着不需要因为轴承磨损而更换整个平台。

2.75英寸法兰 + 紧凑高度：MA20的标准基座法兰为 2.75英寸（DN40CF） ，是ConFlat法兰标准中最小的常用规格之一。对于扫描探针显微镜、微型MBE系统、以及紧凑型同步辐射实验站——这些腔体端口的法兰尺寸往往被限制在2.75英寸以内——MA20是少数能够直接安装的多轴操纵器。压缩高度从 4.75英寸（120mm，MA2002） 到 6.25英寸（159mm，MA2012） ，在“行程”和“高度”之间给出了明确的取舍。

5轴集成 + ±2°倾斜调节：从“拼装”到“一体”

MA20 的多轴集成设计，是它在精密定位场景中区别于“单轴拼接”方案的关键。

“5轴集成”的工程意义：MA20将X、Y、Z三个直线轴和顶部法兰的±2°倾斜调节集成在一个紧凑的单元中。对于需要同时控制样品在三维空间中的位置和角度的实验——例如ARPES的样品定位、MBE的样品对准、SPM的探针定位——集成式设计意味着五个轴的坐标系是统一的，不需要在几个独立的平台之间“对齐基准”。

“顶部法兰±2°倾斜调节” ：MA20的顶部法兰配备±2°的倾斜调节能力。这个看似“微小”的角度调节范围，在实际实验中具有重要的工程价值：腔体端口的法兰加工公差、样品台安装面的不平行度、以及操纵器本身在装配过程中引入的微小角度偏差——这些“系统误差”可以通过顶部法兰的±2°调节来精确补偿。对于需要样品表面与光束或探针精确垂直的实验，这个“最后的微调”往往是数据质量的“分水岭”。

顶部法兰可螺纹或非螺纹：MA20的顶部法兰可以是螺纹或非螺纹的，以适应不同设备的安装需求。对于已经配有标准螺纹接口的样品台或探针座，直接拧上即可；对于需要非螺纹接口的特殊设备，也可以定制。

15分钟现场转换为步进电机：从“手动调试”到“自动化运行”的无缝衔接

MA20 的驱动灵活性，是它在实验流程优化中区别于“固定驱动方式”竞品的关键。

“15分钟现场转换” ：官方标注 “在15分钟内将现场转换为步进电机” 。对于需要从手动操作升级为自动化控制的实验，这个快速转换能力意味着不需要更换整个操纵器——只需要加装步进电机和限位开关即可。“在15分钟内完成转换” 的工程价值在于：实验的“手动调试阶段”和“自动化运行阶段”可以使用同一套机械平台，减少了设备投资和重新校准的时间。

电机选项：MA20支持Z轴直流电机和限位开关，以及每个轴的步进电机和限位开关。所有型号均已为限位开关预螺纹，简化了现场加装电机的流程。对于需要多轴联动扫描的应用——例如ARPES的k空间映射、SPM的大范围成像——步进电机驱动版本可以实现计算机控制的精密运动轨迹。

数字读数选项：MA20提供数字读数（Digital Readout） 选项。对于需要实时监控Z轴位置的实验，数字读数可以消除人工读取千分尺刻度的误差，并支持将位置数据记录到实验日志中。

从SPM到MBE：被紧凑型UHV系统验证过的“多轴定位”应用

MA20 的应用价值不是停留在规格书上的数据，而是在多个紧凑型UHV实验场景中被验证过的工程事实。

SPM探针定位：在扫描探针显微镜中，探针尖端与样品表面的对准决定了成像的分辨率。MA20的2.5微米分辨率和1.25微米重复精度，为SPM的原子级成像提供了可信的定位基础。XY行程±0.5英寸方形图案覆盖了典型SPM的样品寻址范围，Z轴行程2英寸至12英寸则适配了从紧凑型STM到大型低温SPM的不同需求。

MBE样品对准：在分子束外延系统中，样品台与蒸发源之间的位置和角度偏差直接影响薄膜的成分均匀性和界面质量。MA20的全Z轴框架在长行程下提供了稳定的结构刚度——即使样品台伸入腔体深处，也不会因为大气负载或自重而“下垂”。顶部法兰±2°倾斜调节为样品表面与束流的垂直对准提供了精确的补偿能力。

同步辐射光束线站：在同步辐射实验中，样品台需要三维平移以将样品送到光束交点，同时需要角度调节以对准分析器或探测器。MA20的多轴集成和紧凑设计，为空间有限的光束线站实验站提供了灵活的样品定位方案。

定制化能力：McAllister明确表示 “联系我们进行定制化和额外选项” 。从特殊法兰尺寸到特定行程长度，从加热/冷却集成到特殊顶部接口，MA20可以根据具体的腔体端口和应用需求进行定制化设计。

主要技术参数速查

以上参数基于McAllister官方产品页面及中文授权资料整理。

即刻行动

MA20 的核心价值可以用一句话概括：用2.75英寸法兰、±0.5英寸XY行程、2–12英寸Z行程和2.5微米分辨率，让紧凑型UHV腔体内的多轴精密定位从“反复试探”变成“一次到位”——从SPM到MBE，从同步辐射到ARPES，让每一次定位都“回得去、稳得住”。
