10⁻¹¹ Torr，5轴联动，90公斤大气负载

在同步辐射光束线的实验站里，一台ARPES谱仪需要在三维空间中精确定位样品，同时围绕两个角度轴旋转以对准分析器的接收方向。X、Y、Z三个直线轴负责将样品送到光束交点，两个旋转轴负责调整样品的极角和方位角。传统的“单轴叠加”方案，每一个轴都需要独立的驱动、独立的反馈和独立的校准——五个轴意味着五套系统、五倍的故障点和五倍的调试时间。更棘手的是，腔体端口的法兰尺寸有限，留给操纵器的空间只够安装一个紧凑的集成单元。

在MBE系统的调试现场，工程师需要将样品台精确对准蒸发束流。但腔体端口的法兰加工公差、样品台自重引起的前端下垂、以及Z轴长行程带来的刚度衰减，让“理论对准”和“实际对准”之间始终存在一个无法消除的偏差。他需要的不是“再调一下X轴”，而是一个从结构上就为“重载+长行程”设计的集成式多轴平台。

在扫描探针显微镜的低温实验中，操作员需要将一个包含加热和冷却功能的样品台旋转到不同角度。但加热和冷却模块的加入增加了样品台的重量，而温度变化又会导致材料的热膨胀——如果操纵器的结构刚度不足，每一次温度循环都会让样品位置发生微小的漂移，而这些漂移在SPM的原子级分辨率面前，就是“图像模糊”的直接原因。

这些场景的共同问题是：UHV腔体内的精密定位，需要的不是“把几个单轴平台拼在一起”，而是一个从结构刚度、真空兼容性、热管理和多轴集成度都经过统一设计的完整操纵器系统。而市面上大多数多轴操纵器，在紧凑性、刚度和集成度之间，往往只能做到“三选二”。

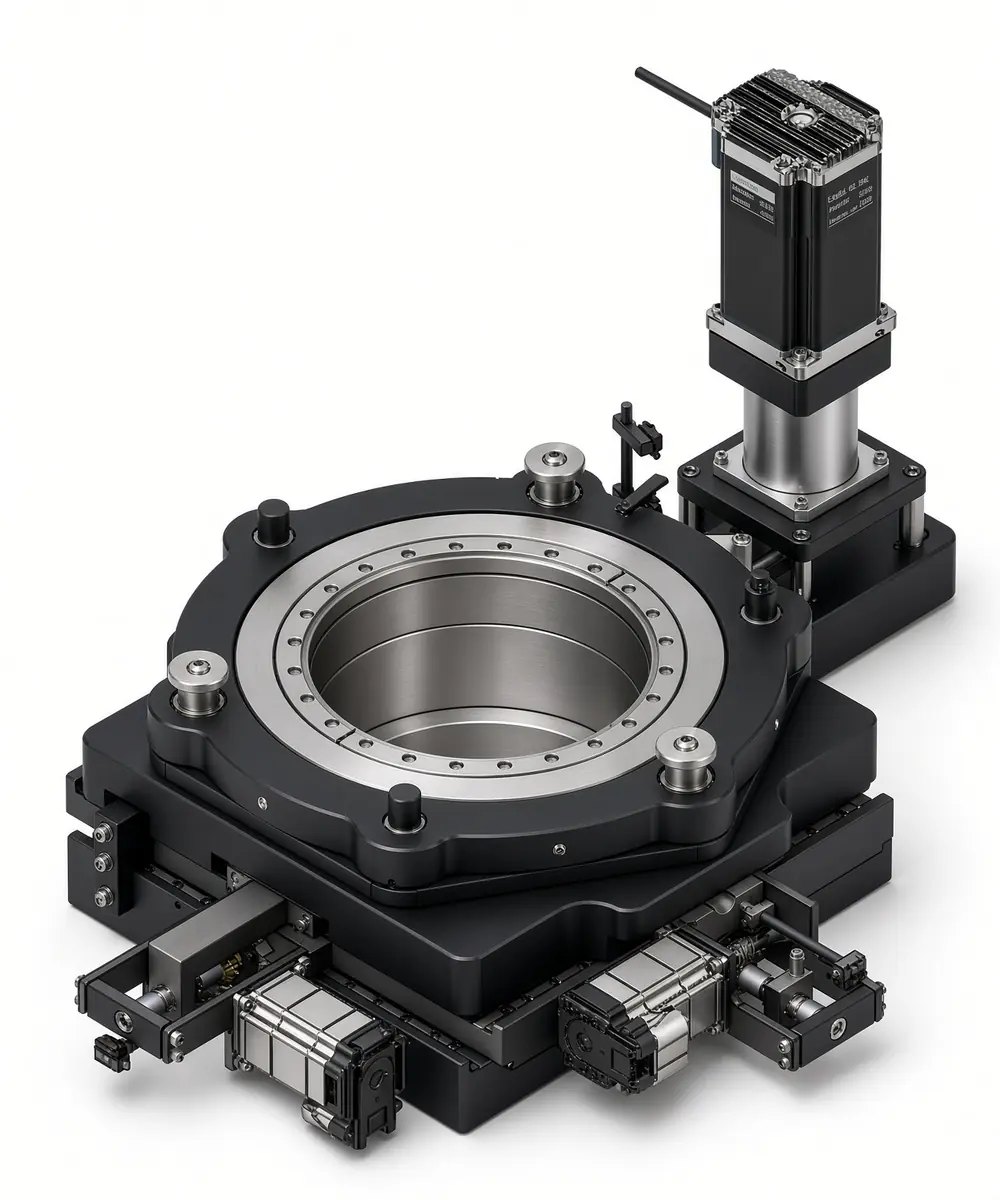

McAllister MB40 多轴UHV操纵器，就是为回答“如何在紧凑封装内实现多轴精密定位”这个问题而设计的。它是MB系列中兼顾承载能力与多轴集成度的型号——坚固结构可承受约200磅（90公斤）的大气负载，标准X、Y、Z直线轴与旋转轴集成，顶部法兰带±2°倾斜调节，波纹管内径4.0英寸（101mm），标准分辨率12.5微米（0.0005英寸） ，可选高分辨率千分尺实现1.25微米重复精度，全金属结构，可烘烤至200°C——用一台“从结构到控制都统一设计”的多轴操纵器，把UHV腔体内的样品定位从“反复试探”变成“一次到位”。

200磅大气负载 + 全Z轴框架：为“重载+长行程”而生的结构刚度

MB40 最核心的差异化，在于它的结构设计——不是“把几个单轴平台叠起来”，而是从底层框架开始就为“重载+长行程”优化。

“200磅大气负载”意味着什么？ 在UHV系统中，操纵器的一端暴露在大气中，另一端伸入真空腔体。当腔体抽真空时，大气压力会对操纵器的直线运动轴施加一个巨大的轴向力——对于一台承载面积约10平方英寸的操纵器，这个力接近200磅（90公斤）。如果操纵器的结构刚度不足，这个大气负载会导致Z轴“下沉”，或者让X、Y轴的移动变得“涩滞”。MB40的坚固结构专门为承受这个大气负载而设计，确保在腔体抽真空后，各个轴的移动仍然平滑、精确。

“全Z轴框架”的工程价值：对于需要超过36英寸（900mm）Z轴行程的应用，操纵器的刚度会随着Z轴的伸出而急剧下降——伸出越长，前端越容易“晃动”。MB40采用全Z轴框架设计，在长行程下提供额外的刚度。对于需要将样品送入腔体深处的MBE系统或同步辐射实验站，这个设计直接决定了长行程下的定位精度和抗振动能力。

“可调节的交叉滚子轴承” ：MB40使用可调节的交叉滚子轴承提供额外的刚度。交叉滚子轴承相比传统的滚珠轴承具有更高的刚性和更小的摩擦——对于需要精密直线运动的X、Y、Z轴，这个设计意味着更低的回程误差和更长的使用寿命。

5轴集成 + ±2°倾斜调节：从“拼装”到“一体”

MB40 的多轴集成设计，是它在精密定位场景中区别于“单轴拼接”方案的关键。

“5轴集成”的工程意义：MB40将X、Y、Z三个直线轴和旋转轴集成在一个紧凑的单元中。对于需要同时控制样品在三维空间中的位置和角度的实验——例如ARPES的样品定位、MBE的样品对准、SPM的探针定位——集成式设计意味着五个轴的坐标系是统一的，不需要在五个独立的平台之间“对齐基准”。

“顶部法兰±2°倾斜调节” ：MB40的顶部法兰配备±2°的倾斜调节能力。这个看似“微小”的角度调节范围，在实际实验中具有重要的工程价值：腔体端口的法兰加工公差、样品台安装面的不平行度、以及操纵器本身在装配过程中引入的微小角度偏差——这些“系统误差”可以通过顶部法兰的±2°调节来精确补偿。对于需要样品表面与光束或探针精确垂直的实验，这个“最后的微调”往往是数据质量的“分水岭”。

紧凑、坚固的设计：MB40被官方描述为“紧凑、坚固的设计” 。对于腔体端口空间有限的实验装置，紧凑性意味着操纵器可以安装到更小的法兰上，而不需要为“多轴功能”牺牲腔体空间。

12.5微米标准分辨率 + 1.25微米重复精度：从“大概对准”到“精确补偿”

MB40 的精度规格，是它在精密定位场景中区别于“普通多轴平台”的核心能力。

标准分辨率12.5微米（0.0005英寸） ：MB40的标准X、Y和Z分辨率优于0.0005英寸（12.5微米） 。这个分辨率水平在UHV操纵器中属于标准精密级——足以覆盖大多数样品定位和探针对准的需求。

可选高分辨率千分尺实现1.25微米重复精度：通过可选的高分辨率大千分尺，MB40的重复精度可达0.00005英寸（1.25微米） 。1.25微米的重复精度意味着——在SPM的原子级成像、ARPES的费米面测量、或MBE的薄膜成分控制中，样品的定位“回得去” 。对于需要反复更换样品或进行多次扫描的实验，这个“重复性”直接决定了数据的一致性和实验效率。

15分钟现场转换为步进电机：MB40支持在15分钟内将现场转换为步进电机驱动。对于需要从手动操作升级为自动化控制的实验，这个快速转换能力意味着不需要更换整个操纵器——只需要加装步进电机和限位开关即可。“在15分钟内完成转换” 的工程价值在于：实验的“手动调试阶段”和“自动化运行阶段”可以使用同一套机械平台，减少了设备投资和重新校准的时间。

全金属结构 + 200°C烘烤 + 10⁻¹¹ Torr：为“极限真空”而设计

MB40 的真空兼容性，是它在UHV实验中区别于“普通工业平台”的核心资质。

全金属结构：MB40采用全金属结构，官方描述McAllister的UHV操纵器“采用全金属结构，可烘烤至200°C”。全金属结构意味着没有聚合物密封件、没有润滑脂、没有有机材料——这些都是UHV系统中的“放气源”，会在烘烤过程中释放水分子和碳氢化合物，污染真空环境。

可烘烤至200°C：官方标注MB40可烘烤至200°C。烘烤（Bakeout） 是UHV系统的标准流程——通过加热腔体来去除吸附在壁面上的水分子和碳氢化合物，从而达到极限真空。MB40的全金属结构和200°C烘烤能力意味着操纵器本身不会成为“放气源” ——用户可以放心地将它安装在腔体上，然后进行标准烘烤流程。

10⁻¹¹ Torr基础真空：McAllister的UHV操纵器系列支持10⁻¹¹ Torr范围的基础真空度。对于需要长时间连续运行的实验（例如ARPES的72小时连续测量、MBE的多层薄膜生长），这个真空度水平意味着样品表面在数小时内不会被残余气体污染。

从ARPES到MBE：被顶尖实验室验证过的“多轴定位”应用

MB40 的应用价值不是停留在规格书上的数据，而是在多个UHV实验场景中被验证过的工程事实。McAllister的MB系列多轴操纵器被广泛应用于同步辐射光束线站、MBE系统、SPM/AFM/STM、ARPES谱仪等需要精密样品定位的表面科学实验。

ARPES样品台：在角分辨光电子能谱中，样品的三维位置和极角/方位角需要精确对准分析器的接收方向。MB40的5轴集成和±2°倾斜调节能力，让ARPES操作员可以在不打开腔体的前提下，从外部精确补偿样品台的角偏差。1.25微米重复精度（可选）确保了多次换样后的一致性。

MBE样品对准：在分子束外延系统中，样品台与蒸发源之间的位置和角度偏差直接影响薄膜的成分均匀性和界面质量。MB40的200磅大气负载能力和全Z轴框架，在长行程下提供了稳定的结构刚度——即使样品台伸入腔体深处，也不会因为大气负载或自重而“下垂”。

SPM探针定位：在扫描探针显微镜中，探针尖端与样品表面的对准决定了成像的分辨率。MB40的12.5微米标准分辨率和1.25微米可选重复精度，为SPM的原子级成像提供了可信的定位基础。

定制化能力：McAllister明确表示“定制配置是我们的专长”——从特殊法兰尺寸到特定行程长度，从加热/冷却集成到步进电机驱动，MB40可以根据具体的腔体端口和应用需求进行定制化设计。

主要技术参数速查

以上参数基于McAllister MB系列官方产品资料及中文授权资料整理。

即刻行动

MB40 的核心价值可以用一句话概括：用200磅大气负载能力、5轴集成、12.5微米标准分辨率和全金属UHV兼容结构，让UHV腔体内的样品定位从“反复试探”变成“一次到位”——从ARPES到MBE，从SPM到同步辐射，让每一次定位都“回得去、稳得住”。
