小法兰，大承载

在扫描探针显微镜（SPM）的调试现场，工程师需要为样品台增加一个360°方位角旋转自由度，用于测量样品的各向异性。但腔体端口的法兰尺寸只有2.75英寸（CF 70），市面上大多数差压泵送旋转平台的最小法兰规格是4.5英寸——根本装不进去。如果改用普通的旋转馈通，真空兼容性又达不到10⁻¹¹ Torr的UHV标准，残余气体会在数小时内污染样品表面。

在MBE系统的蒸发源调试中，工程师需要将一个微型蒸发源组件插入腔体并实现连续旋转。蒸发源的法兰外径不到1.5英寸，重量约50公斤。腔体端口留给旋转平台的总厚度余量只有不到2英寸，而大多数DPRF平台的总厚度都在2.5英寸以上。这个“小尺寸、高真空、连续旋转”的组合，让选型陷入了僵局。

在同步辐射光束线站的实验站里，操作员需要将一个微型低温恒温器旋转到不同角度进行角度分辨测量。恒温器的总重量约60公斤，而腔体端口的法兰尺寸是2.75英寸。他翻遍了选型手册，发现大多数旋转平台在这个法兰尺寸下要么通光孔径“缩水”到1英寸以下，要么承载能力“打折”到不足以支撑恒温器的重量。

这些场景的共同问题是：紧凑型UHV腔体中的旋转应用，需要的不是“更大的法兰”或“更高的承载”，而是一个在极小法兰尺寸下仍然保持完整功能——360°连续旋转、10⁻¹¹ Torr基础真空、210°C烘烤、0.1°角度分辨率——的差压泵送旋转平台。而市面上大多数产品，在2.75英寸法兰这个尺寸级别上，要么牺牲真空性能，要么简化机械结构。

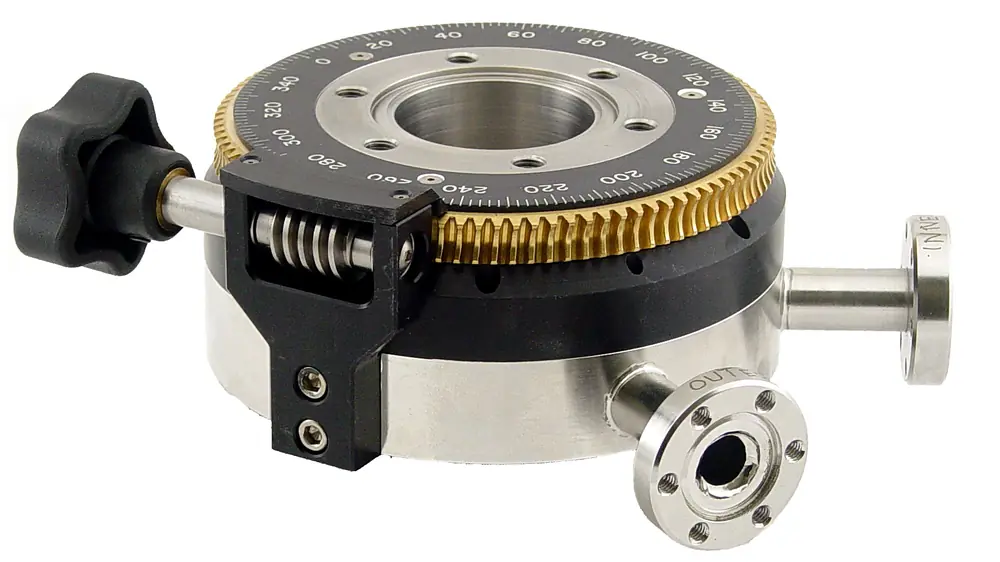

McAllister DPRF275 差压泵送旋转平台，就是为回答“如何在最小法兰尺寸下实现完整的UHV旋转功能”这个问题而设计的。它是DPRF系列中最紧凑的型号——法兰尺寸2.75英寸（CF 70） ，通光内径1.53英寸（38mm） ，外径4.50英寸（114mm） ，总厚度仅1.98英寸（50mm） ，轴向承载150磅（68公斤） ，两级差压泵送，氟碳密封，基础真空度10⁻¹¹ Torr，耐受210°C烘烤，360°连续旋转，0.1°游标刻度——用一只“从紧凑到功能都不妥协”的差压旋转平台，把最小腔体端口上的旋转自由度从“将就”变成“从容”。

2.75英寸法兰，1.98英寸总厚：为“装不下”的腔体端口而生

DPRF275 最核心的差异化，在于它在最小法兰尺寸内实现的完整DPRF功能。

“2.75英寸法兰”意味着什么？ 在UHV腔体中，法兰尺寸决定了旋转平台能够安装的最小端口。DPRF275的2.75英寸（CF 70）法兰是ConFlat法兰标准中最小的常用规格之一。对于扫描探针显微镜、微型MBE系统、以及紧凑型同步辐射实验站——这些腔体端口的法兰尺寸往往被限制在2.75英寸以内——DPRF275是唯一能够直接安装的差压泵送旋转平台。

“1.98英寸总厚”的工程价值：对于UHV腔体而言，旋转平台的总厚度直接影响腔体的高度空间。DPRF275的总厚度仅1.98英寸（50mm） ，是DPRF系列中最薄的型号。对于腔体端口高度余量在2英寸左右、但又需要连续旋转功能的应用，DPRF275的总厚度恰好匹配——既不会因为太厚而“装不进去”，也不会因为太薄而牺牲真空性能。

McAllister DPRF系列尺寸谱：DPRF275是DPRF系列中最紧凑的型号，官方尺寸对比为：

以上数据基于McAllister DPRF系列官方尺寸表整理。

“1.53英寸通光孔径”意味着什么？ DPRF275的1.53英寸（38mm）通光内径，足以容纳微型低温恒温器、单探针、小型样品台、或需要单束光通过的紧凑光学系统。官方DPRF系列描述为“环形结构，允许不超过净内径的探针或类似设备插入超高真空环境并旋转”。对于SPM的探针定位、MBE的单源对准、或紧凑型ARPES系统的样品台调整——1.53英寸的通光孔径恰好覆盖了这些场景的核心需求。

150磅轴向承载：在“小尺寸”中保持“大刚性”

DPRF275 的轴向承载能力，是它在紧凑型旋转平台中区别于“微型馈通”的关键。

“150磅轴向承载”意味着什么？ DPRF275的轴向承载能力为150磅（68公斤） ，虽然相比大型DPRF型号的数千磅承载显得“不大”，但在2.75英寸法兰、1.98英寸总厚的紧凑封装中，这个承载能力已经覆盖了微型低温恒温器、单探针组件、小型样品台的典型重量。对于重量在50-60公斤的紧凑型UHV组件，DPRF275提供了充足的承载裕量。

紧凑封装中的“刚性底线” ：在如此小的法兰尺寸下，旋转平台的轴承系统和密封结构面临着“空间被极度压缩”的挑战。DPRF275能够在1.98英寸的总厚度内实现150磅的轴向承载，意味着其轴承系统和密封结构经过了精密的工程优化。对于需要在紧凑腔体中进行精密角度调整的实验，这个“刚性”直接决定了旋转过程中样品位置的稳定性和角度重复性。

法兰深度攻丝：官方描述为“顶部和底部法兰均采用全深度攻丝设计，兼容标准长度的法兰硬件”。这意味着DPRF275可以直接安装到现有的攻丝法兰上，不需要额外的转接件或特殊硬件。对于紧凑型UHV系统的用户，这个设计省去了“寻找适配器”的繁琐流程。

两级差压泵送 + 10⁻¹¹ Torr + 210°C烘烤：为“极限真空”而设计

DPRF275 的真空性能，是它在UHV实验中区别于“普通旋转馈通”的核心能力。

两级差压泵送：官方描述为“DPRF系列平台具有两级差动泵送，由精密密封表面的氟碳密封件隔离，可提供10⁻¹¹ Torr范围内的极限压力”。两级差压泵送的设计逻辑是：在旋转轴的两端分别设置泵送级，通过中间泵送腔将泄漏的气体“抽走”，从而在旋转动密封的两侧维持巨大的压力差。氟碳密封件在精密密封面上实现隔离，确保旋转过程中的泄漏率被控制在极限水平。

基础真空度10⁻¹¹ Torr：官方标注DPRF系列的基础真空度可达 10⁻¹¹ Torr 范围。这个真空度水平属于超高真空（UHV） 的范畴，适合SPM、MBE、ARPES、XPS等对真空环境极其敏感的表面科学实验。对于需要长时间连续运行的实验，10⁻¹¹ Torr的基础真空度意味着样品表面在数小时内不会被残余气体污染。

耐受210°C烘烤：官方标注“可承受高达210°C的烘烤”。烘烤（Bakeout） 是UHV系统的标准流程——通过加热腔体来去除吸附在壁面上的水分子和碳氢化合物，从而达到极限真空。DPRF275的全件可烘烤设计意味着旋转平台本身不会成为“放气源” ——用户可以放心地将它安装在腔体上，然后进行标准烘烤流程，而不需要担心旋转平台的材料或结构在高温下释放污染物。

360°连续旋转 + 0.1°游标 + 多种驱动：从“能转”到“转得准”

DPRF275 的旋转精度和驱动方式，是它在精密角度控制场景中区别于“普通旋转台”的关键。

360°连续旋转：官方描述为“差压泵送旋转平台可在任何真空系统的腔壁上实现360°连续旋转”。连续旋转意味着旋转平台没有角度限制——不需要“多圈计数”，也没有“超程”的风险。对于需要连续跟踪旋转位置的应用，这个特性消除了“角度复位”的繁琐流程。

0.1°游标刻度 + 微调蜗杆驱动：官方描述为“所有DPRF系列平台均配备微调蜗杆驱动和0.1°游标刻度，使角度调节更轻松、更精确”。蜗杆驱动提供了自锁功能——旋转平台在设定角度后不会因为负载或振动而“自行转动”。0.1°游标刻度提供了角度读取的参考基准——对于需要重复定位到特定角度的实验，这个刻度是“重复性”的保证。

多种驱动选项：DPRF系列提供手动（标准）、4线步进电机、集成运动控制步进电机、带控制器的集成运动控制步进电机（第一轴）、DC电机、带手持控制器和驱动器的DC电机、仅电机安装座和限位开关（不含电机） 等多种驱动方式。对于需要远程自动旋转的应用，步进电机驱动版本可以实现计算机控制的精密角度扫描。限位开关和归位开关选项为自动化控制提供了位置反馈。

从SPM到MBE：被紧凑型UHV系统验证过的“微型旋转平台”应用

DPRF275 的应用价值不是停留在规格书上的数据，而是在多个紧凑型UHV实验场景中被验证过的工程事实。DPRF系列被官方归类为 “UHV Manipulators” 产品线，典型应用包括：SPM探针旋转、MBE系统蒸发源旋转、ARPES样品台方位角旋转、同步辐射光束线站样品定位，以及各类需要“在紧凑真空腔壁上实现连续旋转”的超高真空实验。

SPM探针定位：在扫描探针显微镜中，探针尖端与样品表面的对准决定了成像的分辨率。DPRF275的1.53英寸通光孔径适合单探针系统，150磅轴向承载确保满载下的旋转刚性，0.1°游标为探针角度调整提供参考基准。

MBE蒸发源旋转：在分子束外延系统中，蒸发源的旋转用于控制薄膜的成分均匀性。DPRF275的两级差压泵送确保了旋转过程中的真空密封，210°C烘烤兼容MBE系统的标准烘烤流程。

同步辐射光束线站：在同步辐射实验中，样品台需要围绕多个轴旋转以对准光束。DPRF275的360°连续旋转和多种驱动选项为紧凑型光束线站提供了灵活的样品定位方案。

主要技术参数速查

以上参数基于McAllister DPRF系列官方尺寸表及中文授权资料整理。

即刻行动

DPRF275 的核心价值可以用一句话概括：用2.75英寸法兰、1.53英寸通光孔径、150磅轴向承载、1.98英寸总厚和两级差压泵送，在最小腔体端口上实现完整的UHV连续旋转功能——从SPM到MBE，从同步辐射到ARPES，让每一次旋转都“转得动、转得准、转得久”。
