通光孔径与承载能力的“精准平衡”

在同步辐射光束线站的实验站里，一台ARPES谱仪需要围绕样品进行360°方位角旋转。样品台和低温杜瓦的总重量接近950公斤，而腔体端口的法兰尺寸是14.5英寸——比DPRF1400的14英寸法兰大了一圈，但比DPRF1650的16.5英寸法兰又紧凑不少。工程师翻遍了选型手册，发现DPRF1400的12.05英寸通光孔径在容纳大型杜瓦时“刚好卡住”，而DPRF1650的16.5英寸法兰在这个腔体端口上又“装不进去”。他需要的不是“更大”或“更小”，而是一个在14.5英寸法兰尺寸下、通光孔径和承载能力都经过重新设计的“精准匹配”型号。

在MBE系统的调试现场，工程师需要将一个大型蒸发源组件插入UHV腔体并实现连续旋转。蒸发源的法兰外径接近13英寸，重量超过850公斤。腔体端口留给旋转平台的总厚度余量只有不到3英寸，而DPRF1650的3.0英寸总厚虽然够用，但16.5英寸的法兰尺寸超出了腔体端口的加工能力。如果选择DPRF1400，12.05英寸的通光孔径又无法让蒸发源组件整体穿过。这个“中间尺寸”的空白，让整个旋转方案陷入了僵局。

在扫描探针显微镜的低温实验中，操作员需要将一个包含超导磁体和样品台的复杂组件旋转到不同角度。组件的总重量超过1,100公斤，而旋转的角分辨率要求达到0.1°。如果平台的轴承系统在重载下出现“爬行”或“抖动”，每一次角度调整都需要反复“逼近”，实验效率直线下降。

这些场景的共同问题是：超大尺寸UHV旋转应用，需要的不是“最大的法兰”或“最小的总厚”，而是一个在法兰尺寸、通光孔径、轴向承载和总厚度之间找到“精准平衡点”的旋转平台。而市面上大多数差压泵送旋转平台的尺寸谱，在14英寸和16.5英寸之间存在一个明显的“空白带”。

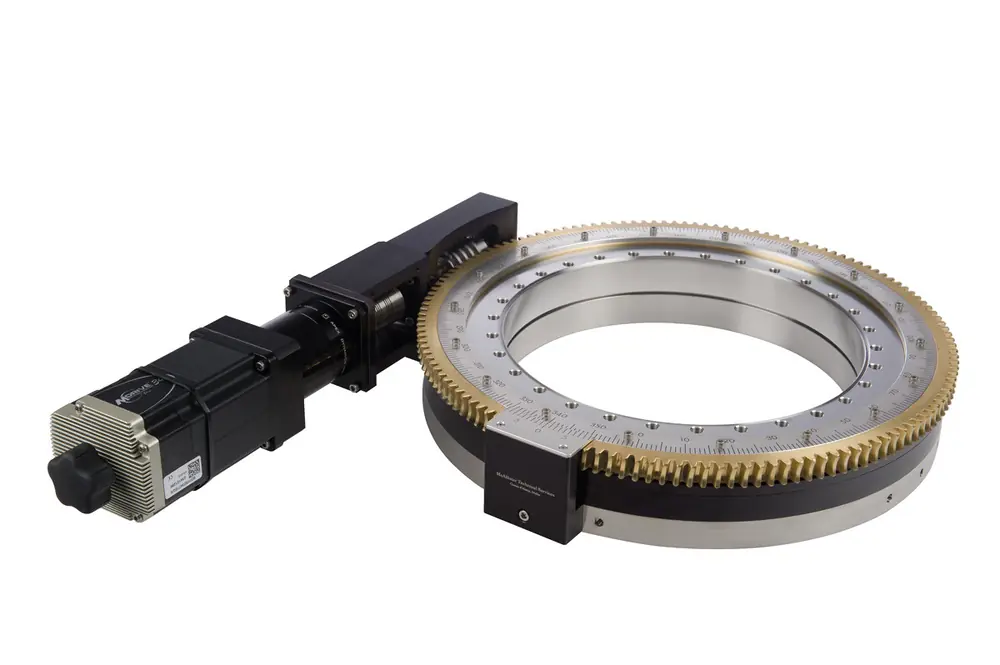

McAllister DPRF1450 差压泵送旋转平台，就是为回答“如何在14.5英寸法兰尺寸下实现大通光、高承载、低总厚的UHV旋转”这个问题而设计的。它是DPRF系列中精准填补14英寸与16.5英寸之间空白的型号——法兰尺寸14.5英寸，通光内径约12.55英寸（约319mm） ，外径约18.87英寸（约479mm） ，总厚度约2.85英寸（约72mm） ，轴向承载约2,100磅（约953公斤） ，两级差压泵送，氟碳密封，基础真空度10⁻¹¹ Torr，耐受210°C烘烤，360°连续旋转，0.1°游标刻度——用一只“精准匹配腔体端口”的差压旋转平台，把14.5英寸法兰上的旋转自由度从“将就”变成“从容”。

14.5英寸法兰：填补DPRF系列“中间尺寸”的空白

DPRF1450 最核心的差异化，在于它精准填补了DPRF1400和DPRF1650之间的尺寸空白。

DPRF系列尺寸谱的“中间带”：McAllister DPRF系列提供从小型DPRF275（2.75英寸法兰）到大型DPRF1850（18英寸法兰）的完整尺寸覆盖。但在14英寸（DPRF1400）和16.5英寸（DPRF1650）之间，存在一个明显的尺寸跨度——法兰直径相差2.5英寸，通光孔径相差1.5英寸，轴向承载相差250磅。对于许多实际UHV系统而言，14.5英寸法兰是腔体端口的“实际配置” ，而现有的DPRF1400通光不够、DPRF1650法兰太大。

DPRF1450的“精准匹配”定位：DPRF1450的14.5英寸法兰尺寸，恰好覆盖了那些“14英寸不够用、16.5英寸装不下”的腔体端口。它的12.55英寸通光内径，比DPRF1400的12.05英寸增加了约4%，足以容纳大型低温杜瓦、多探针阵列和更复杂的样品台组件；而2,100磅的轴向承载，比DPRF1400的2,000磅提升了5%，为接近1,000公斤的重型负载提供了充足的承载裕量。

McAllister DPRF系列尺寸谱：DPRF1450在系列中的位置如下：

以上数据基于McAllister DPRF系列官方尺寸表及产品资料整理，DPRF1450的具体规格请以McAllister官方数据表为准。

12.55英寸通光 + 2,100磅承载 + 2.85英寸总厚：“精准平衡”的工程逻辑

DPRF1450 的核心参数组合，是它在14.5英寸法兰尺寸下实现的通光-承载-总厚的精准平衡。

“12.55英寸通光孔径”意味着什么？ 在UHV腔体中，通光孔径决定了能够穿过旋转平台的最大组件尺寸。DPRF1450的12.55英寸（319mm）通光内径，足以容纳大型低温杜瓦、多探针阵列、大口径光学组件、或需要整束光通过的同步辐射光束线站设备。官方DPRF系列描述为“环形结构，允许不超过净内径的探针或类似设备插入超高真空环境并旋转”。

“2,100磅轴向承载”的工程价值：对于需要承载大型低温杜瓦、超导磁体、或重型样品台组件的实验，2,100磅（953公斤）的轴向承载能力意味着旋转平台在满载下仍然保持刚性，不会因为轴向载荷导致密封面变形或旋转阻力急剧上升。相比DPRF1400的2,000磅，DPRF1450在承载能力上提升了5%，为接近1吨的重型负载提供了充足的裕量。

“2.85英寸总厚”的空间优势：DPRF1450的总厚度约2.85英寸（72mm），介于DPRF1400的2.75英寸和DPRF1650的3.0英寸之间。对于腔体端口高度余量在2.85英寸左右、但又需要超过12英寸通光孔径的应用，DPRF1450的总厚度恰好匹配——既不会因为太厚而“装不进去”，也不会因为太薄而牺牲承载能力。

两级差压泵送 + 10⁻¹¹ Torr + 210°C烘烤：为“极限真空”而设计

DPRF1450 的真空性能，是它在UHV实验中区别于“普通旋转馈通”的核心能力。

两级差压泵送：官方描述为“DPRF系列平台具有两级差动泵送，由精密密封表面的氟碳密封件隔离”。两级差压泵送的设计逻辑是：在旋转轴的两端分别设置泵送级，通过中间泵送腔将泄漏的气体“抽走”，从而在旋转动密封的两侧维持巨大的压力差。氟碳密封件在精密密封面上实现隔离，确保旋转过程中的泄漏率被控制在极限水平。

基础真空度10⁻¹¹ Torr：官方标注DPRF系列的基础真空度可达 10⁻¹¹ Torr 范围。这个真空度水平属于超高真空（UHV） 的范畴，适合ARPES、SPM、MBE、XPS等对真空环境极其敏感的表面科学实验。

耐受210°C烘烤：官方标注“可承受高达210°C的烘烤”。烘烤（Bakeout） 是UHV系统的标准流程——通过加热腔体来去除吸附在壁面上的水分子和碳氢化合物，从而达到极限真空。DPRF1450的全件可烘烤设计意味着旋转平台本身不会成为“放气源”。

360°连续旋转 + 0.1°游标 + 多种驱动：从“能转”到“转得准”

DPRF1450 的旋转精度和驱动方式，是它在精密角度控制场景中区别于“普通旋转台”的关键。

360°连续旋转：官方描述为“差压泵送旋转平台可在任何真空系统的腔壁上实现360°连续旋转”。连续旋转意味着旋转平台没有角度限制——不需要“多圈计数”，也没有“超程”的风险。

0.1°游标刻度 + 微调蜗杆驱动：官方描述为“所有DPRF系列平台均配备微调蜗杆驱动和0.1°游标刻度，使角度调节更轻松、更精确”。蜗杆驱动提供了自锁功能——旋转平台在设定角度后不会因为负载或振动而“自行转动”。0.1°游标刻度提供了角度读取的参考基准。

多种驱动选项：DPRF系列提供手动（标准）、4线步进电机、集成运动控制步进电机、带控制器的集成运动控制步进电机（第一轴）、DC电机、带手持控制器和驱动器的DC电机、仅电机安装座和限位开关（不含电机） 等多种驱动方式。限位开关和归位开关选项为自动化控制提供了位置反馈。

从ARPES到MBE：被顶尖实验室验证过的“超大旋转平台”应用

DPRF1450 的应用价值不是停留在规格书上的数据，而是在多个UHV实验场景中被验证过的工程事实。DPRF系列被官方归类为 “UHV Manipulators” 产品线，典型应用包括：ARPES样品台方位角旋转、MBE系统蒸发源旋转、SPM探针旋转、同步辐射光束线站样品定位，以及各类需要“在真空腔壁上实现连续旋转”的超高真空实验。

ARPES样品台：在角分辨光电子能谱中，样品的方位角（azimuthal） 旋转需要精确控制。DPRF1450的12.55英寸通光孔径允许大型低温杜瓦和样品台组件整体穿过旋转平台，2,100磅轴向承载确保满载下的旋转刚性，0.1°游标为方位角扫描提供参考基准。

MBE蒸发源旋转：在分子束外延系统中，蒸发源的旋转用于控制薄膜的成分均匀性。DPRF1450的两级差压泵送确保了旋转过程中的真空密封，210°C烘烤兼容MBE系统的标准烘烤流程。

同步辐射光束线站：在同步辐射实验中，样品台需要围绕多个轴旋转以对准光束。DPRF1450的360°连续旋转和多种驱动选项为光束线站提供了灵活的样品定位方案。

主要技术参数速查

以上参数基于McAllister DPRF系列官方尺寸表及产品资料整理，DPRF1450的具体规格请以McAllister官方数据表为准。

即刻行动

DPRF1450 的核心价值可以用一句话概括：用14.5英寸法兰、12.55英寸通光孔径、2,100磅轴向承载、2.85英寸总厚和两级差压泵送，精准填补DPRF1400与DPRF1650之间的尺寸空白——从ARPES到MBE，从同步辐射到SPM，让每一次旋转都“转得动、转得准、转得久”。
