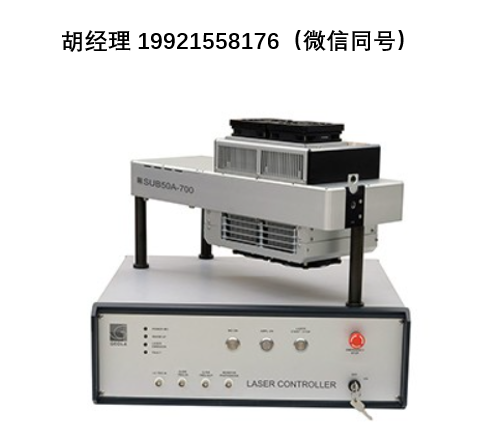

SUB50A-700 系列型号是一款风冷电光 Q 开关 DPSS 1064 nm 激光器，在 20 Hz 重复频率下提供高达 50 mJ 的能量和 700 ps 的脉冲持续时间。
激光器设计基于短激光腔直接泵浦 MO 和功率放大器，采用 VCSEL 泵浦技术。
热稳定结构固定MO和AMPL元件的专业知识提供了极其稳定的输出参数性能。
小巧的激光外形和独特的 ≤200 ps 光学抖动是集成到 OEM 中的受欢迎点。
由于脉冲能量相对较高，良好M2≤ 1.3参数和短亚纳秒脉冲持续时间，激光器可提供高达 71 MW 的峰值功率。提供可选的绿色 （532 nm） 和紫外线 （355 nm、266 nm） 转换模块。
典型激光规格
| 参数项目 | SUB50A‑700 |
|---|---|
| 型号 | SUB50A‑700 |
| 波长 ¹ | 1064 nm |
| 脉冲能量 | 最高 50 mJ |
| 典型脉冲宽度 ² | 约 700 ps |
| 脉冲‑脉冲能量稳定性 ³ | < 1 % 均方根 |
| 功率漂移⁴ | ±3.0 % |
| 脉冲重复频率⁵ | 20 Hz |
| 光束轮廓 | 近高斯光束 |
| M² 因子 | ≤1.3 |
| 光束发散角⁶ | ＜1 mrad |
| 偏振态 | 线偏振，竖直偏振 |
| 光谱线宽 | 单纵模 SLM |
| 光束指向稳定性⁷ | ≤100 μrad |
| 典型光束直径⁸ | 约 5 mm |
| 光抖动⁹ | ≤200 ps 均方根 |
| 尺寸（初步） | |
| 激光头 (长 × 宽 × 高) | 167 × 478 × 232 mm |
| 控制器单元 (长 × 宽 × 高) | 470 × 445 × 165 mm |
| 光束高度 | 133 mm |
| 工作条件 | |
| 冷却方式 | 风冷 |
| 环境温度 | 15‑25 ℃ |
| 相对湿度（无凝露） | 10‑80 % |
| 电网电压 ¹⁰ | 230 伏交流，单相，50‑60 赫兹 |
| 功耗 | <450 W |
注释
典型规格仅供参考，代表设备常规性能，单台实物存在差异；产品持续改进，参数可能变更；无特殊说明测试波长为 1064nm。
¹ 可按需求提供其他波长；
² 1064nm 半高全宽；也可定制其它脉宽，详情咨询；
³ 60 秒时长内取均方根平均值；
⁴ 最长 5 分钟预热后；环境温度波动小于 ±2℃；
⁵ 出厂设定最大重复频率；
⁶ 1/e² 强度定义全发散角；
⁷ 60 秒时长均方根测量；
⁸ 激光器输出口外 20 cm 处测量，1/e² 强度；
⁹ 相对于外部 Q 开关触发上升沿；
¹⁰ 可适配其他供电，可咨询。
应用领域
- 激光诱导击穿光谱 LIBS
- 飞行时间质谱
- 激光诱导荧光 LIF
- 激光雷达 LIDAR
- 材料加工
- 遥感探测

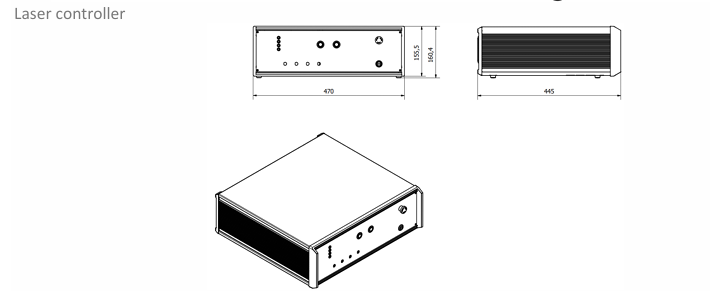

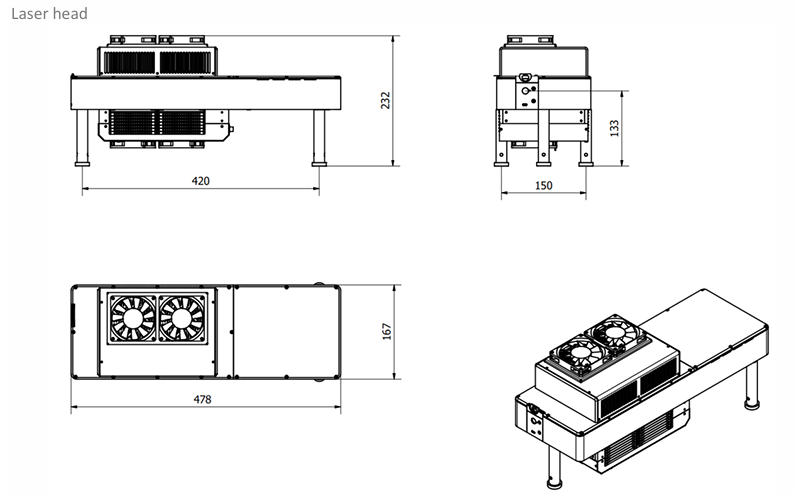

SUB50A‑700 外形尺寸
包含激光头多视角机械图纸、激光器控制器外形图纸。
光束束腰平面光束轮廓
测试软件：BEAMAGE‑3.0、gentec‑eo 包含 3D 光强分布图、光斑伪彩图、光束直径分布曲线图； 束腰平面成像，光束质量 M²ₓ,ᵧ=1.3；附带透镜焦距、测量距离、光斑各项测试参数。
