高能亚纳秒激光器
型号 SUB‑1000
亚纳秒电光调 Q 激光器
SUB‑1000 为水冷式电光调 Q 激光器，脉冲宽度约 0.5 纳秒，具备三种工作模式：低能量导引模式、低能量模式、高能量模式。
高能量模式下，1064nm 基频光最大输出能量可达 1000 毫焦，倍频 532nm 绿光最高 500 毫焦。
激光器采用短腔主振荡结构，搭配高效氙灯泵浦增益模块功率放大。光时间抖动约 350 皮秒（峰‑峰），适用于各类科研及工业场景。
该激光器输出能量高、亚纳秒短脉冲；1064nm 峰值功率最高 2 吉瓦，532nm 峰值功率最高 1 吉瓦。
设备出厂标配绿光（532nm）倍频转换模块。
典型激光技术参数 ¹
| 项目 | SUB‑1000 参数 |
|---|---|
| 型号 | SUB‑1000 |
| 波长 | 1064 / 532 nm |
| 激光输出能量 | |
| 高能量模式 (1064/532nm) | 最高 90‑1000 / 20‑500 mJ |
| 导引 / 低能量模式 (532nm) | 最高 0.12‑20 mJ |
| 峰值功率 (1064/532nm) | 2 / 1 GW |
| 脉冲宽度 ² | 约 500 ps |
| 能量稳定性 ³ | ≤ 2 % 均方根 |
| 脉冲重复频率⁴ | 导引 / 低能量模式：每 3 秒 1 发（0.33Hz）高能量模式：每 2 分钟最多 1 发 |
| 光束轮廓 | 钟形分布 |
| 光束发散角⁵ | ＜1.3 mrad |
| 偏振态 (1064/532nm) | 线偏振（S/P） |
| 光谱线宽 | 单纵模 SLM |
| 光束指向稳定性⁶ | ≤50 μrad |
| 典型光束直径⁷ | 约 20 mm |
| 光抖动⁸ | ≤200 ps 均方根 |
| 尺寸（初步数据） | |
| 激光头 (长 × 宽 × 高) | ≈1130 × 426 × 238 mm |
| 控制器单元 (长 × 宽 × 高) | ≈610 × 554 × 1279 mm |
| 连接软缆长度 | 2.5 m |
| 工作条件 | |
| 冷却要求 | 水冷 / 风冷冷水机 |
| 环境温度 | 20‑29 ℃ |
| 相对湿度（无凝露） | 低于 75% |
| 电网电压⁹ | 230V 交流，单相，50‑60Hz |
| 功耗 | 平均约 700W；充电峰值 4kW |
注释 1）产品持续迭代优化，规格参数可能变更。标注 “典型” 仅代表参考性能，每台设备存在差异，不视作硬性指标；未特殊说明均基于 1064nm 测试。
2）532nm 下测得半高全宽；可定制脉宽可调版本，350‑2000ps，也可实现 1‑10ns 脉宽。
3）周期性测量平均值：导引模式‑100 发；低能量模式‑100 发；高能量模式‑15 发。
4）两种工作模式：高能量单发模式、弱能量重复导引模式。
5）532nm 处，按 1/e² 强度定义全发散角。
6）10 次高能量输出采样得到均方根数值。
7）激光器输出口外 50cm 处测得光束直径。
8）针对外部 Q 开关触发上升沿。
9）可适配其他供电电网，可咨询获取详情。
应用领域
- 等离子体产生与相关研发
- 激光诱导击穿光谱（LIBS）
- 飞行时间质谱（TOF‑MS）
- 可承接其他定制应用开发

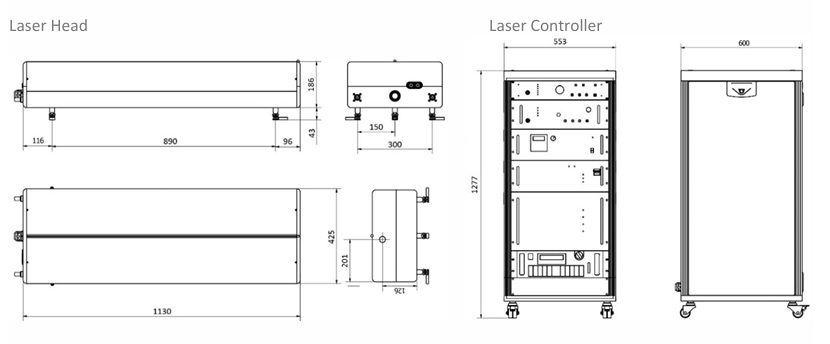

外形尺寸
含激光头、激光器控制器机柜机械尺寸图纸

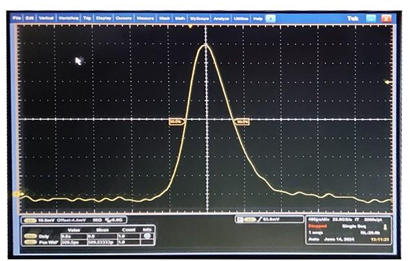

脉冲时域波形
SUB1000 激光器【高能量模式】典型脉冲示波器截图

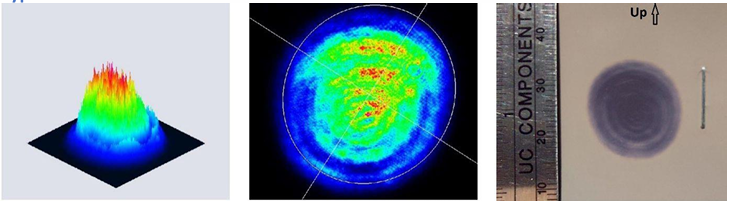

典型光束横截面轮廓
包含 3D 光强分布图、光斑伪彩图、材料打样光斑实拍图。
