SUB‑S 系列激光器
脉冲激光器、亚纳秒激光器
产品简介
SUB‑S 系列（受激布里渊散射 SBS 脉冲压缩型）为紧凑型二极管泵浦固体 / 氙灯泵浦 Nd:YAG、Nd:YLF 激光器，输出亚纳秒脉冲（0.5‑1.0 纳秒）。
该系列激光器基于时间脉冲压缩以及后向受激布里渊散射（SBS）技术，可实现窄光谱线宽，变换极限亚纳秒脉冲输出。
激光器输出 TEM00 近衍射极限光束，支持多种输出能量与重复频率。
整机采用被动调 Q 或电光调 Q 振荡器 + 放大器架构；谐振腔使用超殷钢材料多点被动控温，实现良好的温度分布控制，输出能量稳定性媲美昂贵的二极管泵浦激光器。

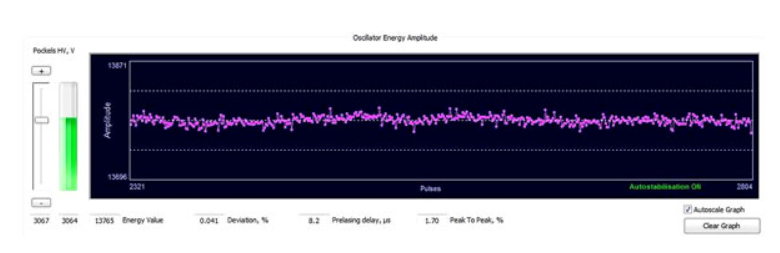

典型能量稳定性曲线图
（波形图：长时间输出能量波动监测）
系统特点
- 独特高性价比单纵模主振荡器，采用自种子注入技术；
- 全新 SBS 脉冲压缩方案：补偿激光棒应力产生的波前像差，输出平滑衍射极限光束，即SBS 相位共轭技术；
- SBS 脉冲压缩方案可消除放大棒有限孔径带来的衍射畸变（环状光斑），即光束净化；
- RS232 电脑控制，搭载 Geola 高级配套软件；
- 符合 CE 认证，标准：IEC 60825‑1:2001 / EN 60825‑1:2001；
- 整机功耗低；
- 可按需定制可变脉冲宽度。
基础型号技术参数
| 参数项 | SUB‑S | ||
|---|---|---|---|
| 输出波长 ¹，nm | 1064 | 532 | 355 |
| 1053 | 526.5 | 351 | |
| 1047 | 523.5 | 349 | |
| 输出能量 ² | 100‑500 mJ | 50‑250 mJ | 35‑160 mJ |
| 脉冲宽度（半高全宽）³ | 500 / 300 / 150 / 100 ps | ||
| 1064nm 脉冲宽度稳定性（标准偏差） | ±5 % | ||
| 能量稳定性（标准偏差）⁴ | ~1 % | ~2 % | ~3 % |
| 光束发散角 | 光束尺寸接近衍射极限 | ||
| 光谱线宽 | ＜0.1 cm⁻¹ | ||
| 光束直径 (1/e² 强度处) | 8‑12 mm | ||
| 光束轮廓⁵ | 平顶（Top‑Hat） | ||
| 脉冲重复频率⁶ | 5‑50 Hz | ||
| 光束指向 | ~150 μrad | ||
| 光脉冲建立时间⁷ | ＜100 ns | ||
| 偏振 | 水平 / 垂直，消光比＞1:100 | ||
| 调 Q 类型 | 被动调 Q / 电光调 Q | ||
| 光脉冲时间抖动⁸ | 被动调 Q：＜10 ms；电光调 Q：＜0.2 ns | ||
| 触发方式 | 外部触发 / 内部触发 | ||
| 外形尺寸 | 尺寸 | ||
| 激光头（长 × 宽 × 高） | ≈860 × 350 × 180 mm | ||
| 电源及冷却机柜（长 × 宽 × 高） | ≈600 × 550 × 550 mm | ||
| 设备连接线缆长度 | 2.5 m | ||
| 环境条件 | |||
| 环境温度 | 22‑24 ℃ | ||
| 相对湿度（无凝露） | ＜70 % | ||
| 供电电压 | 210‑240V 交流，单相 50/60Hz | ||
| 整机功耗 | 2‑3.5 kW |
备注 ¹ 可提供 4 次谐波输出；
² 支持输出能量自动衰减；
³ 脉冲宽度支持定制；
⁴ 10Hz 重复频率下采集 350 发数据；氙灯泵浦版本 1064/532/355nm 能量稳定性分别约 3%/5%/7%；
⁵ 准高斯光束同样可实现；
⁶ 可提供其他重复频率；
⁷ 相对于外部同步脉冲信号；
⁸ 标准偏差，相对于外部同步脉冲信号。
