德国Flucon测试仪E-Lub,欧姆电阻测定仪,电容测定仪

使用 FBT 四球测试仪表征滚动轴承中电气润滑剂特性的测量装置

E-Lub 测试仪确定你的滚动轴承的欧姆电阻和电容,因此,润滑剂的使用在其中,下施加由FBT四球试验机实际工作条件。

为此,使用了基于flucon 的EPSILON+ 实验室仪器开发的高精度阻抗测量。

此外,E-Lub 测试仪可以在轴承上定义的电气负载下分析EDM 电流,以便在可变操作条件(润滑剂温度、速度、负载)下专门研究滚动轴承中润滑脂和油的性能。

主要特点

  • 滚动轴承中润滑剂阻抗的测定
  • 适用于推力滚子轴承(51208 型)和向心球轴承(6008 型)
  • 欧姆电阻和电容的测定
  • EDM 分析(短路扫描):测量运行期间的电击穿和欧姆电流
  • 可变操作参数:E-Lub Tester:润滑剂温度(自动控制)、电负载(共模电压);FBT:运行时间、速度、负载(所有相关数据都存储在程序中)
  • 自动测量程序
  • 包括用于通过 Windows PC 进行控制和测量的直观软件
  • 包括阻抗校准器

主要成分

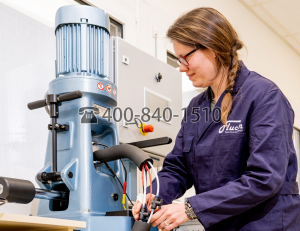

E-Lub 测试仪由两个主要组件组成:FBT 适配器用作滚动轴承架,它还包括阻抗和温度传感器。

控制柜补充成分。它包含阻抗计以及用于施加电气负载和分析 EDM 性能的附加电子设备。

流体恒温器被用作附件,并且可以被连接到转接器FBT用于轴承和其润滑剂的自动温度控制。

使用随附的PC 软件,每个测试都可以在所需的温度范围内自动执行。

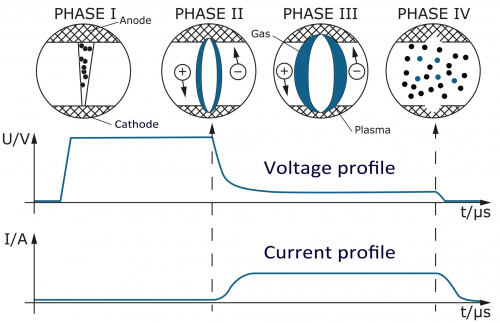

背景:润滑间隙中的击穿电流

随着电气化日新月异,油脂的电气和介电特性变得越来越重要。滚动轴承中使用的润滑剂必须具有特定的导电性,以便将静电荷和由此产生的电击穿降至最低,从而防止损坏轴承和润滑剂。

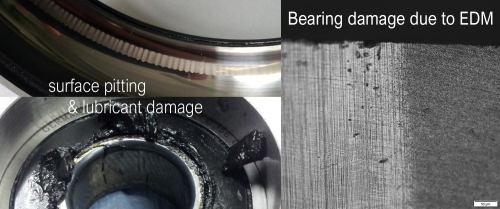

基于轴承的电火花腐蚀或放电加工(EDM) 的研究相对较新。然而,现在已知,除了摩擦之外,滚动轴承中也会发生电击穿,这是一种常见现象,会对轴承壳造成相当大的损坏:大电流突然放电会导致点蚀损坏,即在轴承座中形成坑洼和波纹。运行表面。

同样,当达到击穿电压时,轴承中的润滑剂会过度老化:润滑间隙中的局部过热会对油脂和油造成永久性损坏,从而严重影响润滑。

真实条件下的阻抗测量 – 具有实验室般的精度

使用 flucon 的 E-Lub 测试仪,现在可以在实际过程条件下直接确定滚动轴承中的润滑剂阻抗。EPSILON+ 实验室仪表经过验证的技术用于测量,为您提供最大的精度。

用于自动化测试的直观软件

借助适用于您的 Windows PC 的软件,您的润滑剂的阻抗测量和 EDM 分析都可以自动进行。提供各种标准化和自定义操作模式。

应用领域

使用 E-Lub Tester 生成的特性数据可用于润滑剂开发以及以下示例应用:

  • 变速电动机
  • 电动汽车
  • 齿轮技术
  • 铁路技术
  • 风力发电机

技术规格

确定数据 欧姆电阻、电容、击穿频率(EDM 电流的数量和幅度)
相容物质 油脂和油
轴承类型 51208、6008
材料 – FBT 适配器 不锈钢,带 PEEK 外壳和装配手柄
温度测量 PT100按轴承
温度范围 20°C 至 120°C
加载 最大 2,4 kN
速度 最高 6000 转/分
频率范围 100 Hz 至 10 MHz
共模电压 最大 45 伏
连通性 USB、以太网
电源供应 230 伏交流电,50/60 赫兹
供货范围 FBT 适配器(滚动轴承座),带传感器电缆、安装芯轴和滚珠、Rittal 机柜中的控制单元、“flucon E-LUB”PC 软件(适用于 Windows 操作系统)
可选配件 带压缩机的流体恒温器、一套软管和旋塞阀、笔记本电脑
