用于测量介电流体特性(电导率、介电常数、DDF)的系统 EPSILON+
流体研究和电力传动系统开发领域的新挑战
由于电子和混合流动性的进步,润滑剂和工作液体需要满足有关其介电特性的新要求。现代合成油或齿轮油并不是完美的隔离剂——即使是用于经典内燃机的大多数油也已经具有最低水平的导电性。一旦出现过电压(例如由齿轮内的静电引起),这有助于降低张力。
电力驱动现在确实为石油创造了一个新的张力领域。在存在高电压和高频率的情况下,复杂流体阻抗的知识对于评估相应流体的性能非常有用。
除了电动汽车,EPSILON+ 还有许多其他应用领域,例如滚动轴承润滑脂的检测。介电特性的知识(例如相对介电常数或耗散因数 tan δ)也与变压器的开发和运行以及使用油作为冷却剂的大型电子技术应用相关。
EPSILON+ flucon 提供了一个强大的测量系统,用于捕获流体的基本介电参数。

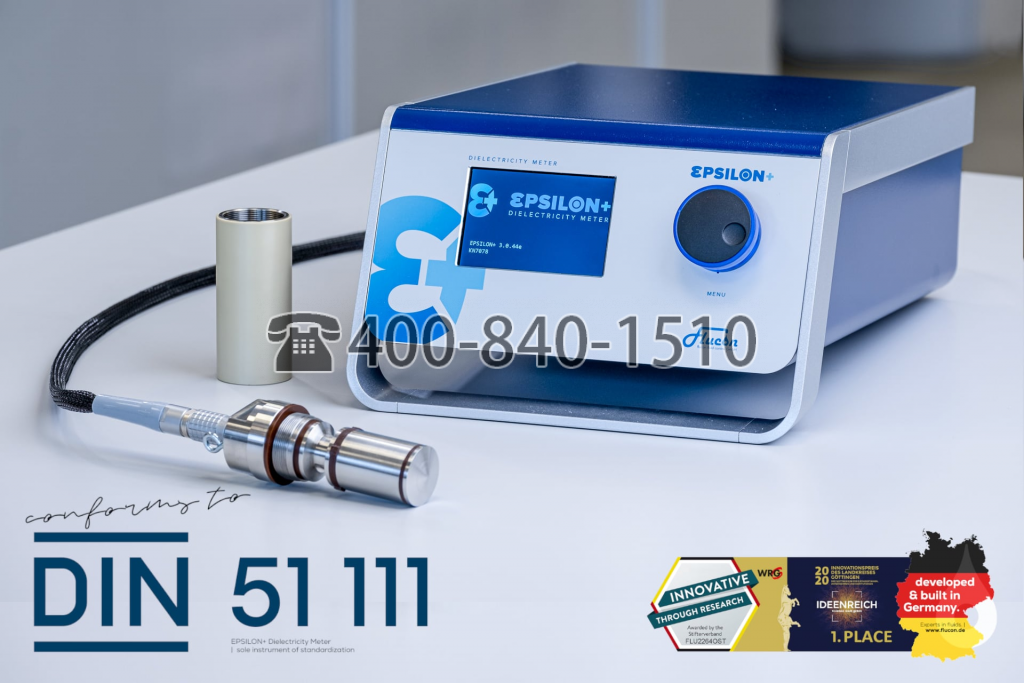

介电传感器 EPSILON+
EPSILON+ 是一种紧凑型实验室测量设备,用于根据 DIN IEC 60247精确测量复杂的流体阻抗。系统确定以下参数
- 电导率
- 相对介电常数/介电常数ε r
- 介电损耗因数 (DDF) tan δ
EPSILON+ // 测量

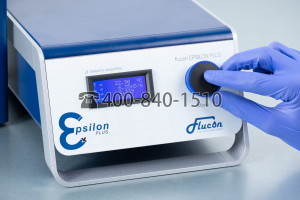

EPSILON+ 的特点是操作方便。对于旋入式传感器的测量设置,少于 10 毫升的流体量就足够了。将样品装入随附的不锈钢容器中,并通过恒温器(可选)加热至所需的测试温度。自动测量也可以在所需的温度范围内进行,增量由您选择。
EPSILON+ // 特点
- 复杂流体阻抗的测定
- 只需要小样本(8 毫升)
- 高精度和可重复性
- 无磨损不锈钢旋入式传感器
- 集成温度测量 (PT100)
- 可选附件:用于自动控制样品温度的恒温器
- 带有液晶显示器的紧凑型桌面外壳中的评估电子设备
- 包括用于控制和测量评估的 EPSILON+ PC 软件
动样品温度控制的可选恒温器
我们还提供各种合适的恒温器,它们可以由 EPSILON+ 设备自动控制并快速设置您想要测量的任何样品温度:

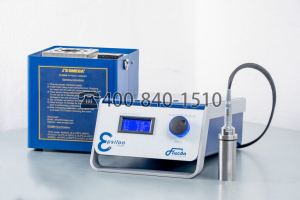

- OMEGA干式恒温器(标准,如下图):RT至180°C
- Julabo 流体恒温器带有用于额外冷却的热交换器容器:-20°C 至 180°C
技术规格
传感器 | |
尺寸传感器 | 深 = 38 毫米,高 = 115 毫米 |
样品数量 | 8毫升 |
材料 | 不锈钢、聚醚醚酮 (PEEK)、聚酰亚胺 |
温度测量 | PT 100, +/- 0,1°C 偏差 |
温度范围 | -20°C 至 180°C |
样品温度控制 | 可选配电动恒温器(由 EPSILON+ 控制) |
测量 | |
电导率 – 测量范围 | 0 nS/m 至 600 μ S/m |
电导率 – 分辨率 | 0,02 纳秒/米 |
相对介电常数 – 测量范围 | 1 到 10 |
介电损耗因数 – 测量范围 | 0 到 10.000 |
介电损耗因数 – 分辨率 | 0,003 |
测量时间 | 大约 15 秒 |
准确性 | +/- 1% |
电子单元 |
|
电源供应 | 110-240 伏交流电 |
能源消耗 | 最大限度。30 瓦 |
尺寸铝制外壳 (WxHxD) | 235 x 150 x 370 毫米 |
展示 | 蓝色 LCD,4 x 16 位 |
数据通讯(PC) | RS-232(适用于USB),包含用于WINDOWS的EPSILON软件 |
