极低流量超低压调节器

控制压力降到0.01 psig!用于低流量和静态流量下的空气和惰性气体

Equilibar引入了一种新的超低压调节器,它可以控制0.3英寸的H20(0.02 psig/1毫巴(g))。专为静态和极低流量应用而设计,正在申请专利的LPR2设计将控制范围远远扩展到低于其他商用调节器。

lpr2现在有一个泄放孔板选项,在降低设定点压力时提供了更高的稳定性和响应性。标准(非常低的排放)选项仍然推荐用于大多数瓶装气体应用,以尽量减少消耗。

混合选项:

Part #Option:Gas consumption
(@ 5 in H20)
Typical applications
LPR2-NBno bleed
(standard)
<30 ml/minBottled gases
(slow pressure reduction)
LPR2-BBleed orificeApproximately 250 ml/minInstrument air
(rapid pressure reduction; maximum stability)

出口范围:

inH20psigmillibar(g)
0.3 – 70.01 – 0.250.75 – 17
1 – 100.04 – 0.362.5 – 25
1 – 280.04 to 12.5 – 70

规格:

Inlet Pressure:5 – 30 psig [.34 – 2.0 bar(g)](stable, regulated)
Ports:1/4″ NPT inlet/outlet
Fluids:Air and inert gases
Major Materials:Cast zinc, PolyEthylene, Rubber

低流量试验结果

Sensitivity+/- 0.02 in H20 (0.0007 psig)[0.05 millibar(g)]
7 Day Stablity+/- 0.06 in H20 (0.002 psig)[0.13 millibar(g)
Max Air Flow:Approx 3 lpm (6 SCFH)
(5 in H20 setting @ 0.5 in H20 droop)
[127 mm H20 setting @ 12.7 mm H20 droop]
see chart
Air Consumption:<0.05 SCFH
Relieving Sensitivity:~ 8 in H20 / 203 mm H20 @ 1 SCFH
(2 in H20 / 50.8 mm H20 Setpoint)

Equilibar Low Pressure Performance

低流量/无流量应用

对于不需要流量或非常低的气体流量的应用,LPR2可以用作独立的压力源:

实验室、研究、科学

精密薄膜压力测试

中/高流量应用

与等精度背压调节器配合使用

LPR2的发展背后的驱动力是作为等精度背压调节器的设定点压力源这些背压调节器可以将来自LPR2的超低压力映射到更大的工艺流中,提供化学过程中前所未有的压力控制能力。

容器惰性气体控制

暖通空调

挤出吹塑型腔压力控制

超低压调节器低压空气调节器

Equilibar为低压范围提供了其他几种精确的解决方案,包括高流量模型和Bellofram精密空气调节器

超低压电子调节器

电子低压调节器Equilibar QPV可在低至0–4 in H20(0.17 psig/11.7毫巴(g))的范围内使用,具有极高的灵敏度和分辨率详情

特别应用重点:

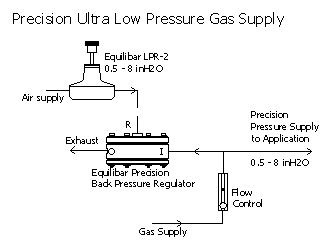

精密超低压供气系统

问题:

几乎没有哪种商业调节器能够精确地控制气体压力低于0.5 psig/34毫巴(g)且流量变化。

解决方案:

lpr2可以与等精度背压调节器和流量控制阀一起使用,以提供令人难以置信的精度和响应性。通过排放应用程序不需要的任何气流,该系统可以在应用程序中调节正向或反向气流,而不会损失精度
