在许多大型制药厂,有许多中央清洗的CIP系统,提供整个制造设备的清洗。
在卫生过程中的CIP清洗目标通常是为了在指定的时间内达到一定的流体速度,对于较小的管径,流体体积很小,然而在较大的管径中,流体体积可能会非常大。因此,我们需要性能优越的流量控制阀以实现清洗流体的速率空中。
FDO流体控制阀是专为卫生应用而设计的,在需要对各种流量进行精确控制的过程中尤其有帮助。FDO可以控制流量的范围为100:1,而许多传统的流量控制阀(FCV)的控制范围为15:1。此外,根据反馈回路的设置,还可以设置等值线FDO来控制精确的压力或流量。

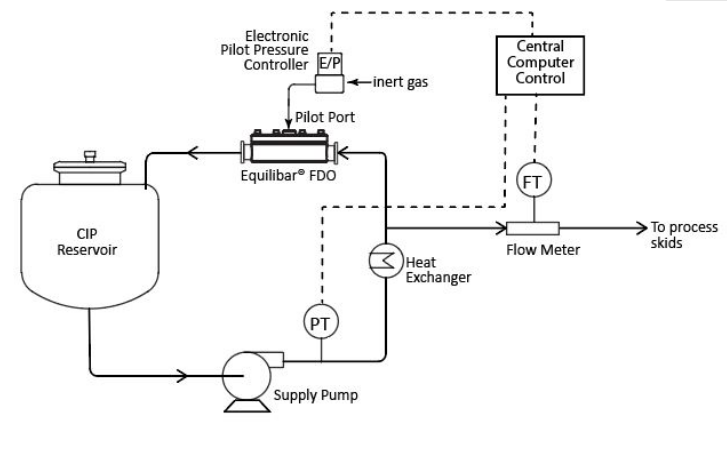

在上面的原理图中,CIP系统是通过一个Equilibar FDO再循环,由高分辨率流量计和压力传感器反馈而成。中央计算机控制过程,以便于自动化。在生产过程中,CIP回路通过换热器再循环水,为下一个清洗周期做准备。均衡FDO多孔设计灵活的隔膜控制,以毫秒为单位调整到新的流量设定点。
卫生模型 | 入口/出口 | 最大压力 | CV范围 | 车身材料 |
---|---|---|---|---|
FDO 4 | 1/2“ | 150 psig/10 bar(G) | 1E-7至1.0 | SS316L;Hastelloy C;定制 |
FDO 6 | 3/4“ | 150 psig/10 bar(G) | 1E-4至4.0 | SS316L;Hastelloy C;定制 |
FDO 8 | 1“ | 150 psig/10 bar(G) | 1E-4至8.0 | SS316L;Hastelloy C;定制 |
FDO 12 | 1.5“ | 150 psig/10 bar(G) | 1E-3至12 | SS316L;Hastelloy C;定制 |
FDO 16 | 2“ | 150 psig/10 bar(G) | 1E-3至19 | SS316L;Hastelloy C;定制 |
FDO 24 | 3“ | 150 psig/10 bar(G) | 1E-3至36 | SS316L;Hastelloy C;定制 |
