延迟器
延迟器通过在两个正交偏振组件之间引入相移来改变光的偏振状态。相移通常以波长λ为单位。最常见的值是λ/2(旋转线偏振)和λ/4(将线偏振改变为圆偏振,反之亦然)。
我们提供各种类型的缓速器。下面介绍缓速器的一些重要性能,目的是为特定应用选择合适的缓速器提供一些指导。
根据波长
该图显示了光谱变化的路径差R与波长λ的几种类型的延迟器从我们的交付计划。低阶平板(RLQ)和零阶平板(RZQ)是优化的单一波长,可以在一个狭窄的光谱范围内使用。对于更宽的光谱,我们提供消色差(RAC)或超消色差缓速器(RSU),它们通过不同的双折射材料的组合来补偿相移的变化。菲涅耳菱形(RFV, Fresnel- rhombs)通过全内反射而不是双折射产生相移。这使得它们适用于需要在极宽的光谱范围内恒定相移的应用。
最常见的缓速器(low orthe和zero orthe)是由单一材料制成的板。程差R由平板厚度d决定,材料折射率µ=ne-no根据R = d•µ确定。从路径差可以计算相移Δ在任意波长λ:
Δ = 2πR/λ = 2πd • µ/λ
因为已知R的值为λ0/2 bzw。λ0/4在设计波长这允许很好的估计光谱变化Δ。
根据温度
路径差随着温度的变化而变化。缓凝剂通常是在室温下生产的。如果温度变化δT不是太大,可以假定路径差的线性变化。温度系数α由热膨胀系数和双折射的热系数组成:
R=R0+α•δT
根据角度
在斜入射角下,光程差R随偏差φ的变化而变化。从正常发生率。如果在旋转轴处于慢轴方向的情况下进行倾斜,则路径差增加,而在围绕快轴倾斜时则路径差减少。变化可以近似如下:
R = R0+β(φe2 – φo2)
该图描述了一个典型的零或板的变化R-R0 (β ~ 1nm/deg2)。大多数类型的智力迟钝表现出类似的模式,不同的β值。主轴之间对角线的倾斜使路径差几乎不变。超消色差板和菲涅耳菱形在倾斜下表现出不同的行为。
K棱镜
K棱镜菱形产生1 / 4波长的相移,这是基于s偏振和p偏振分量在全内反射中的相位差。与菲涅耳菱形相似,路径差随波长的变化很小,棱镜可以在很宽的光谱范围内使用。
K棱镜对光轴上的光不引入光束位移。因此,即使应用程序需要旋转棱镜,光束位置也会偏离恒定。
K棱镜由通过光学接触连接的两半组装而成。棱镜之间的接触线位于透明光圈的中心。棱柱的边缘没有倒角,产生几乎看不见的接触线。
我们从熔融二氧化硅和N-BK7生产K棱镜。棱柱装在圆柱托中,没有增反射涂层。
K棱镜产品规格
Art. No., | RFK 200 | RFK 400 |
spectral range | 215-1700 nm | 350-2250 nm |
material | fused silica | N-BK7 |
deviation of retardation | ±4% | ±2% |
wavefront distortion | < λ/10 | < λ/10 |
prismatic deviation | <15” | <15” |
reflectivity | ca. 3,5% | ca. 4% |
temperature coefficient* a/R0(typ.) | 1010-6/K | 210-6/K |
tilt sensitivity** | max. angle of incidence typ. 1° | max. angle of incidence typ. 1° |
** K棱镜对倾斜相当敏感,与双折射缓速器相比表现出质的差异。因此,角系数对K棱镜没有意义。

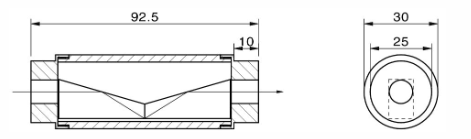

K棱镜标准尺寸
version | 215-1700 nm | 350-2250 nm | |
Art. No., | RFK 200 | RFK 400 | |
free aperture | [mm] | 9,5 | 9,5 |
mount diameter | [mm] | 30 | 30 |
mount length | [mm] | 92,5 | 92,5 |
connection diameter | [mm] | 25 | 25 |

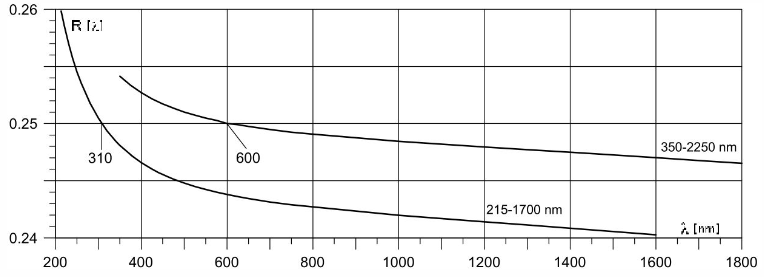

延迟的波长依赖性
