透镜和物镜
我们提供特殊光学系统的选择，从单透镜到消色差双透镜，用于高功率和fs激光器，再到apocolols和相机物镜，用于深紫外范围。所有镜片均可根据要求提供增透涂层。我们可以根据您的要求定制镜片的支架和机械接口。
除了我们的目录程序，我们提供设计和制造定制物镜和光学系统是小批量和大批量。光学系统可以开发用于各种应用，例如用于成像，准直和聚焦波长范围从190 nm到10 μ m。
定制镜头系统
我们很乐意讨论您的需求，并在特殊光学的使用和规格方面为您提供帮助。第一步是非正式的估计，其中我们查看所需系统的可行性和预期成本。根据这些初步讨论的结果，我们可以为详细的技术研究报价。本设计研究的目的是确定目标是否能够实际实现以及需要付出哪些努力。
根据设计研究的结果，我们将为实现提供报价，包括光学系统可获得的光学性能以及最终价格。
以前生产的定制镜头系统
- 用于所有波长的有或没有空间滤光片的激光光束扩展的透镜和反射镜的组合。
- 物镜用于极低排气率的高真空环境。
- UV(例如200- 400nm)或IR(例如800- 2500nm)成像物镜。
- 成像光学与棱镜、板、滤光片或偏光镜的组合，例如用于光谱学应用。

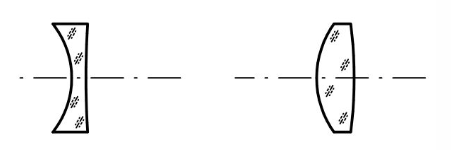

最佳形态透镜
在最佳形式的透镜中，选择两个表面曲率的比率，以最小化无限物体距离的球差和彗差(即平行光束的聚焦)。在这方面，透镜有最好的球形形式。下面的下载部分提供了一个包含透镜半径和Zemax透镜目录的列表。
我们用燧石玻璃SFL 57以及合成熔融二氧化硅制造最佳形式的透镜。燧石玻璃允许实现较小的残余像差，由于其高折射率。由熔融二氧化硅制成的镜片可用于180纳米深紫外波段。
最佳形态透镜产品规格
| material | Schott SFL 57 or eqivalent | fused silica |
| article-No.: | OBF | OBS |
| design wavelength | 633 nm | 308 nm |
| spectral range | 400-2700 nm | 180-2500 nm |
| refractive index | 1,839 (λ=633 nm) | 1,486 (λ=308 nm) |
| surface accuracy irregularity | <λ/4 | <λ/4 |
| centering tolerance | <10’ | <10’ |
| tolerance outer diameter | ±0,1 mm | ±0,1 mm |
| tolerance center thickness | ±0,2 mm | ±0,2 mm |
| test area | 90% of diameter | 90% of diameter |
| chamfers | 0,2 – 0,5 mm x 45° | 0,2 – 0,5 mm x 45° |
最佳形态透镜标准尺寸
| focal length [mm] | Art. No. SFL 57 | Ø mm | Art. No. fused silica | Ø mm |
| 10 | OBF 1.010 | 10 | OBS 1.010 | 8 |
| 15 | OBF 1.015 | 15 | OBS 1.015 | 10 |
| 20 | OBF 1.020 | 20 | OBS 1.020 | 15 |
| 25 | OBF 1.025 | 25 | OBS 1.025 | 20 |
| 30 | OBF 1.030 | 25 | OBS 1.030 | 20 |
| 50 | OBF 1.050 | 25 | OBS 1.050 | 25 |
| 75 | OBF 1.075 | 25 | OBS 1.075 | 25 |
| 100 | OBF 1.100 | 25 | OBS 1.100 | 25 |
| 150 | OBF 1.150 | 25 | OBS 1.150 | 25 |
| 200 | OBF 1.200 | 25 | OBS 1.200 | 25 |
| 250 | OBF 1.250 | 25 | OBS 1.250 | 25 |
| 300 | OBF 1.300 | 25 | OBS 1.300 | 25 |
| 500 | OBF 1.500 | 25 | OBS 1.500 | 25 |
| 750 | OBF 1.750 | 25 | OBS 1.750 | 25 |
| 1000 | OBF 1.999 | 25 | OBS 1.999 | 25 |
| 2000 | OBF 998 | 25 | OBS 998 | 25 |
| 100 | OBF 4.100 | 40 | OBS 4.100 | 40 |
| 150 | OBF 4.150 | 40 | OBS 4.150 | 40 |
| 200 | OBF 4.200 | 40 | OBS 4.200 | 40 |
| 250 | OBF 4.250 | 40 | OBS 4.250 | 40 |
| 300 | OBF 4.300 | 40 | OBS 4.300 | 40 |
| 500 | OBF 4.500 | 40 | OBS 4.500 | 40 |
| 750 | OBF 4.750 | 40 | OBS 4.750 | 40 |
| 1000 | OBF 4.999 | 40 | OBS 4.999 | 40 |
| 2000 | OBF 4.998 | 40 | OBS 4.998 | 40 |
| -10 | OBF 0.010 | 10 | OBS 0.010 | 8 |
| -30 | OBF 0.030 | 25 | OBS 0.030 | 20 |
| -100 | OBF 0.100 | 25 | OBS 0.100 | 25 |
| -300 | OBF 0.300 | 25 | OBS 0.300 | 25 |
熔融石英透镜产品编码
OBS 0.010
OBS 0.030
OBS 0.100
OBS 0.300
OBS 1.010
OBS 1.015
OBS 1.020
OBS 1.025
OBS 1.030
OBS 1.050
OBS 1.075
OBS 1.100
OBS 1.150
OBS 1.200
OBS 1.250
OBS 1.300
OBS 1.500
OBS 1.750
OBS 1.998
OBS 1.999
OBS 4.100
OBS 4.150
OBS 4.200
OBS 4.250
OBS 4.300
OBS 4.500
OBS 4.750
OBS 4.998
OBS 4.999
SFL 57透镜产品编码
OBF 0.010
OBF 0.030
OBF 0.100
OBF 0.300
OBF 1.010
OBF 1.015
OBF 1.020
OBF 1.025
OBF 1.030
OBF 1.050
OBF 1.075
OBF 1.100
OBF 1.150
OBF 1.200
OBF 1.300
OBF 1.500
OBF 1.750
OBF 1.100
OBF 1.150
OBF 1.200
OBF 1.300
OBF 1.500
OBF 1.750
OBF 1.998
OBF 1.999
OBF 4.100
OBF 4.150
OBF 4.200
OBF 4.250
OBF 4.300
OBF 4.500
OBF 4.750
OBF 4.998
OBF 4.999
