延迟器

延迟器通过在两个正交偏振组件之间引入相移来改变光的偏振状态。相移通常以波长λ为单位。最常见的值是λ/2(旋转线偏振)和λ/4(将线偏振改变为圆偏振,反之亦然)。

我们提供各种类型的缓速器。下面介绍缓速器的一些重要性能,目的是为特定应用选择合适的缓速器提供一些指导。

根据波长

该图显示了光谱变化的路径差R与波长λ的几种类型的延迟器从我们的交付计划。低阶平板(RLQ)和零阶平板(RZQ)是优化的单一波长,可以在一个狭窄的光谱范围内使用。对于更宽的光谱,我们提供消色差(RAC)或超消色差缓速器(RSU),它们通过不同的双折射材料的组合来补偿相移的变化。菲涅耳菱形(RFV, Fresnel- rhombs)通过全内反射而不是双折射产生相移。这使得它们适用于需要在极宽的光谱范围内恒定相移的应用。

最常见的缓速器(low orthe和zero orthe)是由单一材料制成的板。程差R由平板厚度d决定,材料折射率µ=ne-no根据R = d•µ确定。从路径差可以计算相移Δ在任意波长λ:

Δ = 2πR/λ = 2πd • µ/λ

因为已知R的值为λ0/2 bzw。λ0/4在设计波长这允许很好的估计光谱变化Δ。



根据温度

路径差随着温度的变化而变化。缓凝剂通常是在室温下生产的。如果温度变化δT不是太大,可以假定路径差的线性变化。温度系数α由热膨胀系数和双折射的热系数组成:

R=R0+α•δT

根据角度

在斜入射角下,光程差R随偏差φ的变化而变化。从正常发生率。如果在旋转轴处于慢轴方向的情况下进行倾斜,则路径差增加,而在围绕快轴倾斜时则路径差减少。变化可以近似如下:

R = R0+β(φe2 – φo2)

该图描述了一个典型的零或板的变化R-R0 (β ~ 1nm/deg2)。大多数类型的智力迟钝表现出类似的模式,不同的β值。主轴之间对角线的倾斜使路径差几乎不变。超消色差板和菲涅耳菱形在倾斜下表现出不同的行为。

云母延迟片

云母延迟片是从块体上切下来的非常薄的薄片。由此产生的薄片是零级缓速器,仅由一块晶体组成。云母是一种天然矿物,具有明显的吸收作用,在短波长时吸收作用更明显。

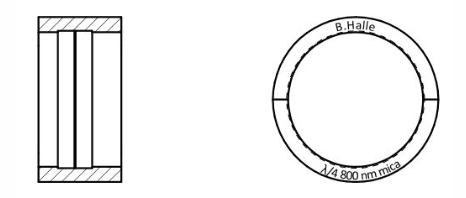

薄云母片被粘合在两个抛光的N-BK7盖玻璃之间。

这些钢板可以订购不安装,也可以使用圆柱形支架。抗反射涂层可作为一种选择。

我们提供云母缓速器半波或四分之一波缓速。这些板是为在光谱传输范围内的单一设计波长制造的,必须在订单上指定。

云母延迟片规格

materialmica
transmission range400-2000 nm
tolerance of the path difference± 10 nm
wavefront distortion<λ/10
marked directionfast axis
prismatic deviation<1′
temperature coefficient* a/R0(typ.)3∙10-4/K
angular coefficient* b/R(typ.)10-3/deg²



延迟λ/2产品编码

RZG 2.10
RZG 2.15
RZG 2.20
RZG 2.25
RZG 2.30
RZG 2.40
RZG 2.50



延迟λ/4产品编码

RZG 4.10
RZG 4.15
RZG 4.20
RZG 4.25
RZG 4. 30
RZG 4.40
RZG 4.50
