延迟器
延迟器通过在两个正交偏振组件之间引入相移来改变光的偏振状态。相移通常以波长λ为单位。最常见的值是λ/2(旋转线偏振)和λ/4(将线偏振改变为圆偏振，反之亦然)。
我们提供各种类型的缓速器。下面介绍缓速器的一些重要性能，目的是为特定应用选择合适的缓速器提供一些指导。
根据波长
该图显示了光谱变化的路径差R与波长λ的几种类型的延迟器从我们的交付计划。低阶平板(RLQ)和零阶平板(RZQ)是优化的单一波长，可以在一个狭窄的光谱范围内使用。对于更宽的光谱，我们提供消色差(RAC)或超消色差缓速器(RSU)，它们通过不同的双折射材料的组合来补偿相移的变化。菲涅耳菱形(RFV, Fresnel- rhombs)通过全内反射而不是双折射产生相移。这使得它们适用于需要在极宽的光谱范围内恒定相移的应用。
最常见的缓速器(low orthe和zero orthe)是由单一材料制成的板。程差R由平板厚度d决定，材料折射率µ=ne-no根据R = d•µ确定。从路径差可以计算相移Δ在任意波长λ:
Δ = 2πR/λ = 2πd • µ/λ
因为已知R的值为λ0/2 bzw。λ0/4在设计波长这允许很好的估计光谱变化Δ。
根据温度
路径差随着温度的变化而变化。缓凝剂通常是在室温下生产的。如果温度变化δT不是太大，可以假定路径差的线性变化。温度系数α由热膨胀系数和双折射的热系数组成:
R=R0+α•δT
根据角度
在斜入射角下，光程差R随偏差φ的变化而变化。从正常发生率。如果在旋转轴处于慢轴方向的情况下进行倾斜，则路径差增加，而在围绕快轴倾斜时则路径差减少。变化可以近似如下:
R = R0+β(φe2 – φo2)
该图描述了一个典型的零或板的变化R-R0 (β ~ 1nm/deg2)。大多数类型的智力迟钝表现出类似的模式，不同的β值。主轴之间对角线的倾斜使路径差几乎不变。超消色差板和菲涅耳菱形在倾斜下表现出不同的行为。
消色差延迟器
消色差缓速器可视为零级双极板，两极板由不同的材料(石英和MgF22)制成。利用双折射色散的差异，可以在更宽的光谱范围内实现几乎恒定的相移。
缓凝剂可以在盖板之间胶结，也可以在带气隙的无水泥版本中使用。胶结版本是更经济的一种，表现出稍低的反射损失。具有气隙的版本在高损伤阈值和低材料弥散方面表现出色。

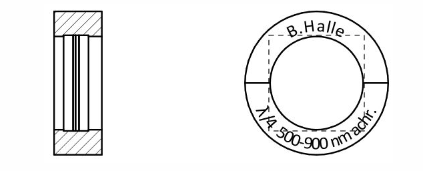

缓速器以圆柱形安装。
我们为以下指定的六个标准光谱范围生产消色差缓速剂。光程差与波长的关系图显示了半波片的值。对于四分之一波片，在任何波长上的延迟值是其一半。
覆盖较短波长范围的缓速器要求其中一块或两块晶片分别制成双晶片，从而使总数达到三片或四片。对于胶结版，显著的反射损失只发生在两个外表面。对于有气隙的版本，每个平板的两个表面都要考虑反射损失，即4-8个表面。
带气隙的消色差缓速器特别适用于超短脉冲激光器。由于这个原因，它们的群延迟色散(GDD)在表中被指定为一个代表波长。由于盖板的存在，胶结版的分散性要大得多。
消色差延迟器规格
| material | quartz and MgF2 |
| wavefront distortion | <λ/10 |
| prismatic deviation | <2” (air gap), <1′ (gekittet) |
| marked direction | fast axis |
| tolerance of the path difference | ±3 nm |
消色差延迟器标准尺寸
| Format | 10 mm | 15 mm | 20 mm | 25 mm | |
| free aperture | [mm] | 9,5 | 14,5 | 19,5 | 24,5 |
| mount diameter | [mm] | 25 | 25 | 30 | 40 |
| mount length | [mm] | 10 | 10 | 10 | 15 |
| Art. Nr.:, all ranges λ/2 | RAC X.2.10 | RAC X.2.15 | RAC X.2.20 | RAC X.2.25 | |
| Art. Nr.:, all ranges λ/4 | RAC X.4.10 | RAC X.4.15 | RAC X.4.20 | RAC X.4.25 | |
| Art. Nr.:, all ranges λ/2 air gap | RAC X.2.10 L | RAC X.2.15 L | RAC X.2.20 L | RAC X.2.25 L | |
| Art. Nr.:, all ranges λ/4 air gap | RAC X.4.10 L | RAC X.4.15 L | RAC X.4.20 L | RAC X.4.25 L |

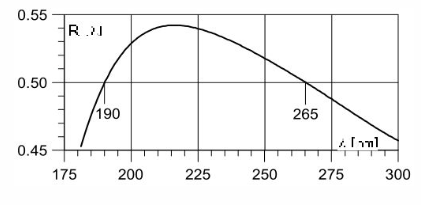

| spectral range 1 | 180-300 nm |
| deviation of retardation | ± 8,5% |
| number of plates | 4 |
| reflectivity | quartz: <2% MgF2: <3% |
| temperature coefficient* α(typ.) | λ/2: 2∙10-3nm/K λ/4:1∙10-3 nm/K |
| angular coefficient* ß (typ.) | 2,5 nm/deg² |
| GDD (λ=266 nm) | 500 fs² |
带气隙的λ/2版本产品编码
RAC 1.2.15L
RAC 1.2.20L
RAC 1.2.25L
带气隙的λ/4版本产品编码
RAC 1.4.10L
RAC 1.4.15L
RAC 1.4.20L
RAC 1.4.25L

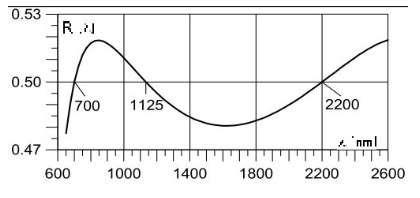

| spectral range 6 | 700-2500 nm |
| deviation of retardation | ± 4% |
| number of plates | 2 |
| reflectivity | <2% |
| temperature coefficient* α(typ.) | λ/2: 0,6 nm/K λ/4: 0,3nm/K |
| angular coefficient* ß (typ.) | λ/2: 1,9 nm/deg² λ/4:0,9 nm/deg² |
| GDD (λ=1550 nm) | λ/2: -59 fs² λ/4: -29 fs² |
用盖板胶结的λ/2版本产品编码
RAC 6.2.15
RAC 6.2.20
RAC 6.2.25
用盖板胶结的λ/4版本产品编码
RAC 6.4.10
RAC 6.4.15
RAC 6.4.20
RAC 6.4.25
