BLT22 压力变送器
产品要点
- 压阻式压力传感器
- 壳体直径 24mm
- 长期稳定可靠
- 不锈钢壳体
- EMC 电磁兼容与反极性保护
- 4…20mA 模拟输出
应用领域
气动系统、液压系统、机械设备、空气冷暖系统、水处理技术、自动化应用
ATEK BLT22 系列压力变送器性能优异，适用于商用及重工业高要求工况。 产品采用压阻式原理，可用于水、空气、油等介质。 标准不锈钢壳体，IP65 防护等级，可在恶劣环境下使用。 BLT22 系列具备过电压与反极性保护，不受电压波动影响，使用寿命长。
技术规格
| 项目 | 参数 |
|---|---|
| 测量量程 | 0…10bar 或 0…16bar |
| 测量类型 | 相对压力测量，适用介质：空气、水、油、非爆炸性气体 |
| 工作原理 | 压阻式 |
| 最大耐压 | 200% 满量程；可承受 3~5 倍满量程短时压力 |
| O 型圈密封 | 标准 NBR 丁腈橡胶，可选 FKM 氟橡胶或 EPDM 三元乙丙橡胶 |
| 输出信号 | 4…20mA（两线制） |
| 负载能力 | 250Ω |
| 机械接口 | G1/4、NPT1/4 |
| 供电电压 | 8~32V 直流 |
| 工作电流 | 最大 30mA |
| 精度 | 25℃条件下 ±0.5% 满量程 |
| 总误差带 | -10~+70℃范围内 ±0.5% 满量程 |
| 长期稳定性 | 每年≤0.5% 满量程 |
| 响应时间 | 1ms（压力 10%~90% 标称区间） |
| 防护等级 | IP65 |
| 工作温度 | -40℃ ~ +85℃ |
| 环境温度 | -40℃ ~ +85℃ |
| 壳体 | 不锈钢壳体 1.4305（AISI303） |
| 电气接口 | DIN43650-A、DIN43650-C、M12；3×0.14mm² PVC 线缆（可选 PUR 线缆） |
| 安装拧紧扭矩 | 15~20N·m |
备注：FS = 满量程（工作压力范围）；当施加压力大于工作压力时，产品寿命缩短；压力达到工作压力 3~5 倍时可能造成产品损坏。

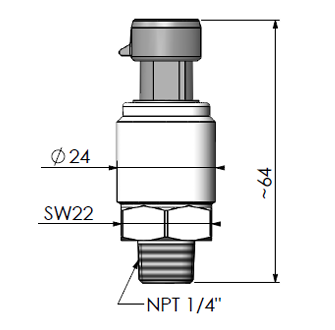

机械尺寸（单位 mm）

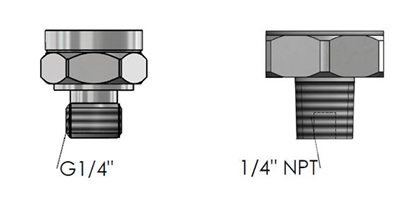

壳体外径 Φ24，对边 SW22，总长度约 64mm，螺纹 NPT1/4 机械接口可选：G1/4、1/4NPT 提示：安装时夹持产品六角槽固定，禁止旋转壳体，否则会损坏传感器。六角槽尺寸 22mm。

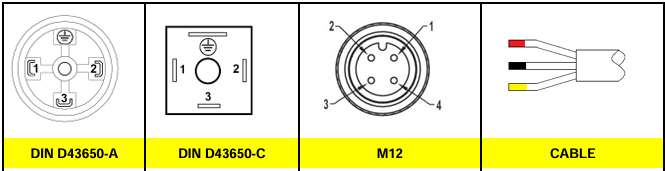

电气接线
DIN43650-A（S30）、DIN43650-C（S31）、M12（S12/S15）、线缆款 电流输出：引脚 2 = 电源正极；引脚 1 = 模拟信号输出 线缆颜色：红色 = 电源正极，黑色 = 信号输出
备注：线缆款标配 PVC 电缆，可选 PUR 电缆。
型号：BLT22
- 工作量程：10Bar（0~10bar）、16Bar（0~16bar）
- 输出信号：A = 4-20mA 两线（标准）
- 机械接口：G1/4、NPT1/4
- 电气接口： S30：DIN43650-A 大接头 S31：DIN43650-C 小接头 S12：M12×1 4 针（2 路供电 1 路输出） S15：M12×1 4 针（1 路供电 3 路输出） 2M：2 米线缆
订货示例：BLT22 10Bar A NPT1/4 S30 含义：BLT22 压力变送器，量程 0~10bar，4-20mA 两线输出，NPT1/4 螺纹，DIN43650-A 接头，303 不锈钢壳体
配套产品
BSS 系列压力变送器冷却器（最高 250℃） EPA 系列测量控制仪表：EPA100（48×48mm）、EPA200（74×48mm）、EPA300（96×48mm）
