EPT22 压力变送器
压力变送器 压阻式压力变送器
产品要点
- MEMS 技术
- 压阻式测量原理
- 小巧紧凑壳体
- 长期稳定可靠
- 不锈钢壳体
- EMC 电磁兼容、反极性保护
- 模拟输出（4…20mA、0…10VDC 或比率输出）
应用领域
压缩机制造、医疗应用、气动系统、空气冷暖系统、自动化应用
技术规格
| 项目 | 参数 |
|---|---|
| 测量量程 | 10bar、16bar、0…1bar、-1…0bar |
| 适用介质 | 空气或非腐蚀性气体 |
| 输出信号 | 4…20mA（两线）、0…10VDC（三线）、比率输出 |
| 机械接口 | G1/4、G1/8、NPT1/4、NPT1/8 |
| 供电电压 | 4-20mA：8~32V 直流0-10V：12~30V 直流比率输出：5V 直流 |
| 精度 | ±1% |
| 防护等级 | IP65 |
| 工作温度 | -20℃ ~ +85℃ |
| 壳体材质 | 303 不锈钢 |
| 电气连接 | 线缆款：3×0.14mm²，线缆外径 4.9mm；DIN43650-A 或 DIN43650-C 插座 |

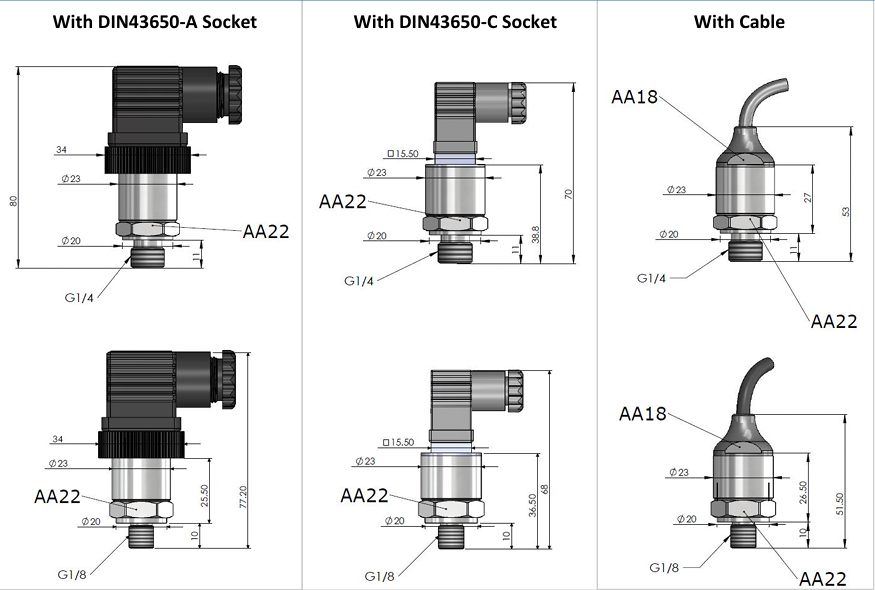

机械尺寸（单位 mm）
DIN43650-A 插座款、DIN43650-C 插座款、线缆款 螺纹可选 G1/4、G1/8
电气接线
线缆款

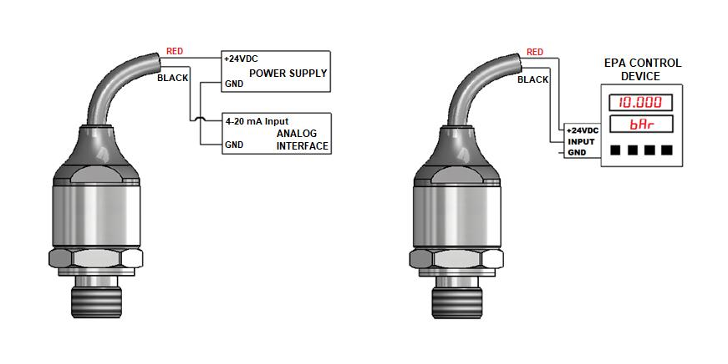

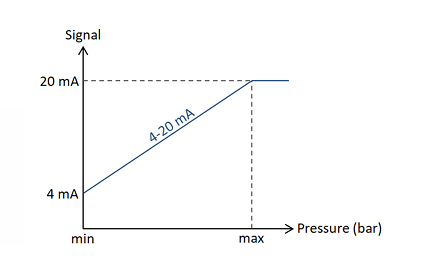

两线制 4-20mA 接线 黑色：4…20mA 模拟输出 红色：+8~32V 直流（供电）

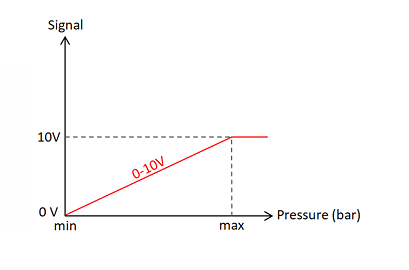

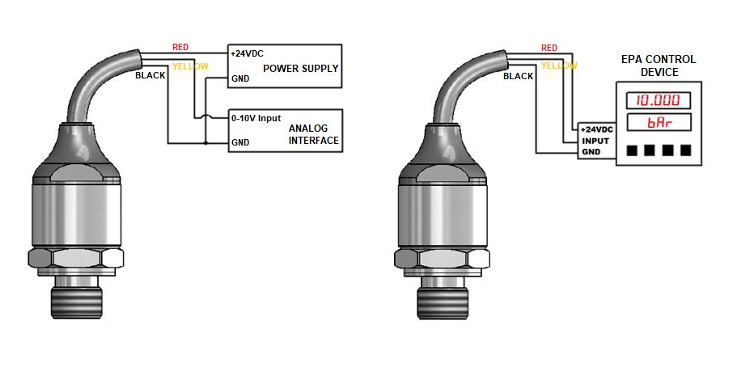

三线制 0-10VDC 接线 黑色：接地 红色：+12~30V 直流（供电） 黄色：0…10VDC 模拟输出
DIN43650 插座款

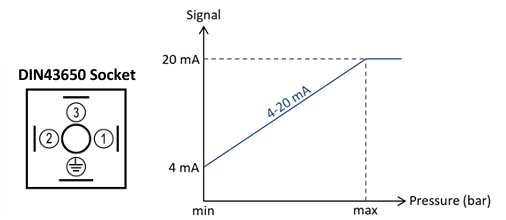

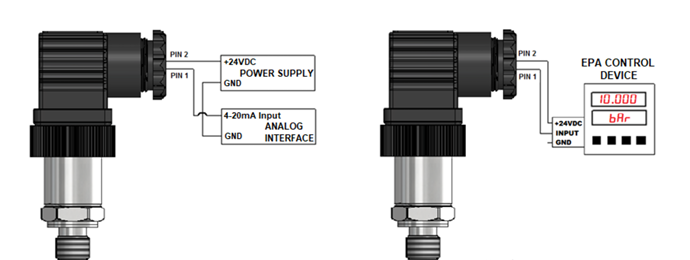

两线制 4-20mA 引脚 1：4…20mA 模拟输出 引脚 2：+8~32V 直流（供电）

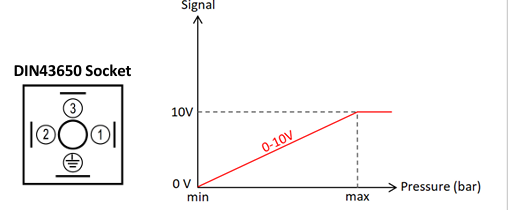

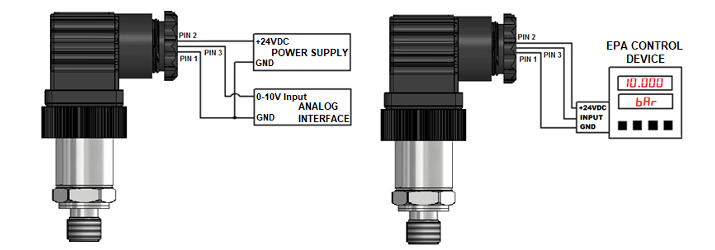

三线制 0-10VDC 引脚 1：接地 引脚 2：+12~30V 直流（供电） 引脚 3：0…10VDC 模拟输出
型号：EPT22
- 工作量程：10B=0~10bar；16B=0~16bar；01B=0~1bar；-1B=-1~0bar 真空
- 输出信号：A=4-20mA；V=0~10VDC 电压输出；比率输出可咨询厂家
- 机械接口：G1/4、G1/8、NPT1/4、NPT1/8
- 电气连接：2M=2 米线缆；S30=DIN43650-A 大插座；S31=DIN43650-C 小插座
- 传感器：S = 硅传感器
- 壳体材质：空白 = 303 不锈钢
