Atek Alfa

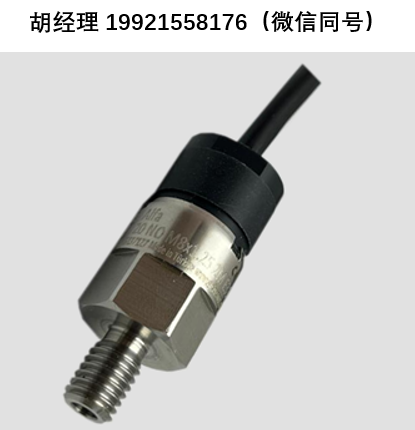

机械压力开关 MPA18 系列
“抗振动，IP67 防护等级”
- 耐受大多数油品、燃料、液压油、粉尘及溶剂
- 抗振动（5G）
- 标准常闭（NC）开关输出
- IP67 防护等级
机械压力开关用于商用车辆、工业设备、输送系统等各类场景，检测终端位置并输出信号。 机械开关仅需很小的作用力即可工作；当活塞 / 执行元件受压时，触点闭合或断开，实现设备启停控制。产品抗冲击、抗振动，可适配垂直与角向运动工况。 产品结构坚固，具备 IP67 密封、耐高温、抗振动特性；耐用化设计，可广泛灵活应用于多种场景。

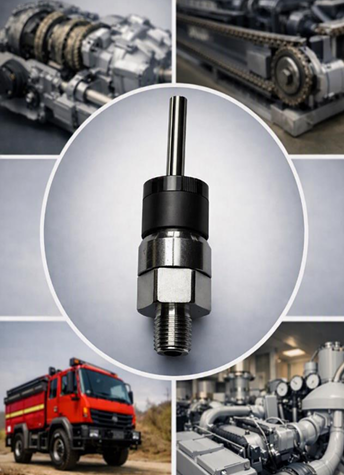

应用领域
- 变速箱
- 传动系统与输送系统
- 特种商用车辆
- 工业设备
- 船舶配套应用
技术规格
| 参数项 | 参数值 |
|---|---|
| 温度范围 | -20℃ ~ +80℃ |
| 本体材质 | AISI 304L 不锈钢 |
| 线缆材质 | PUR 聚氨酯 |
| 线性误差 | ±65% |
| 触点输出类型 | NC 常闭 |
| 机械寿命 | 100000 次循环 |
| 最大工作压力 | 40bar |
| 电流范围 | 最大 3A |
| 最大负载 | 135W |
| 最大拧紧扭矩 | 50Nm |
| 电气接口 | AMP 282080-1 Super Seal 连接器 |
| 防护等级 | IP67 |
外形尺寸（单位：mm）
螺纹规格：1/8-27 NPT 外径 Φ18，总长度 46.20，螺纹段长 34.20
开关功能与接线
| 引脚编号 | 定义 |
|---|---|
| 1 | NC（常闭） |
| 2 | C（公共端） |
NC：常闭触点
型号：MPA18 – XX – XX – XX – XX – XXX
- 工作压力：500mBar（0.5 巴）、5Bar（5 巴），其他规格可咨询厂家
- 输出类型：NC = 常闭
- 机械接口：NPT1/8-27（1/8-27 NPT）、M8；其他规格可咨询厂家
- 电气接口：S147=AMP 282080-1 Super Seal 连接器；其他规格可咨询厂家
- 本体材质：E310=AISI 304L 不锈钢
