该WF系列绞车具有高搅动能力,与1700 RPM的电机组合,整机重量轻,紧凑。特定的型号可以单线提升7000镑的重量,全鼓最大速度高达每分钟120尺。
选项包括 AutoAdvance Line Spoolers、电缆张紧器和各种电气控制选项。WF 系列绞盘可以定制,以满足任何应用的确切需求。
模型 | 马达 | 电源输入 | 齿轮 比 |
计算性能 | |||||||
第一层 | 平均桶 | 全桶 | |||||||||
HP | 转速 | 电压 | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
WF375 | 1.0 | 1700 | 115/230 | 1Ø | 27:1 | 375 | 74.2 | 281 | 96.3 | 229 | 118.3 |
230/460 | 3Ø | ||||||||||
WF575 | 1.5 | 1700 | 230 | 1Ø | 27:1 | 575 | 74.2 | 421 | 96.3 | 343 | 118.3 |
230/460 | 3Ø | ||||||||||
WF775 | 2.0 | 1700 | 230/460 | 3Ø | 27:1 | 775 | 74.2 | 562 | 96.3 | 457 | 118.3 |
WF1000 | 1.0 | 3300 | 115/230 | 1Ø | 164:1 | 1,000 | 24.1 | 780 | 31.2 | 635 | 38.4 |
230/460 | 3Ø | ||||||||||
WF1500 | 1.5 | 3300 | 115/230 | 1Ø | 164:1 | 1,500 | 24.1 | 1,171 | 31.2 | 953 | 38.4 |
230/460 | 3Ø | ||||||||||
WF2100 | 2.0 | 3300 | 230 | 1Ø | 164:1 | 2,100 | 24.1 | 1,561 | 31.2 | 1,270 | 38.4 |
230/460 | 3Ø | ||||||||||
WF3100 | 3.0 | 3300 | 230/460 | 3Ø | 164:1 | 3,100 | 24.1 | 2,341 | 31.2 | 1,905 | 38.4 |
WF2300 | 1.0 | 1725 | 115/230 | 1Ø | 164:1 | 2,300 | 12.2 | 1,769 | 15.9 | 1,439 | 19.5 |
230/460 | 3Ø | ||||||||||
WF3500 | 1.5 | 1725 | 115/230 | 1Ø | 164:1 | 3,500 | 12.2 | 2,653 | 15.9 | 2,159 | 19.5 |
230/460 | 3Ø | ||||||||||
WF4700 | 2.0 | 1725 | 230 | 1Ø | 164:1 | 4,700 | 12.2 | 3,538 | 15.9 | 2,879 | 19.5 |
230/460 | 3Ø | ||||||||||
WF7000 | 3.0 | 1725 | 230/460 | 3Ø | 164:1 | 7,000 | 12.2 | 5,307 | 15.9 | 4,318 | 19.5 |
基于间歇工作循环的性能
桶尺寸 | 钢丝绳容量 | ||
1/4″ | 5/16″ | 3/8″ | |
-01 | 326′ | 228′ | 159′ |
-02 | 407′ | 285′ | 198′ |
-03 | 509′ | 356′ | 248′ |
AC WF系列绞车使用案例

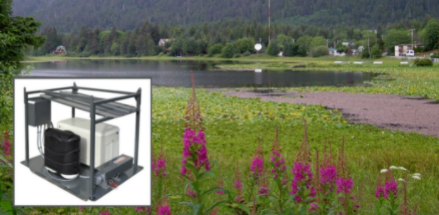

应用:从湖中拉出大块碎片
客户: SEAPA Hydro(东南阿拉斯加电力机构)
网站: https ://seapahydro.org/
位置: Swan Lake, Sitka, AK
绞盘型号: Columbia WF4700-2A17-L-02
性能:
线拉力: 第一层 4,700 磅
线速度: 第一层每分钟 12.2 英尺
钢丝绳容量: 198 英尺 x 3/8 英寸钢丝绳,带锁钩
特殊功能:独立绞盘系统
用于独立绞盘系统组件的撬块
吊眼和拉动/锚固点
用于天气保护的屋顶
Generac 10KW 发电机
双丙烷罐系统
两 (2) 个 40 磅丙烷罐罐
架
调节器和软管
聚乙烯罐盖
启动电池和安装
电源:丙烷燃料发电机,提供 230 VAC /…

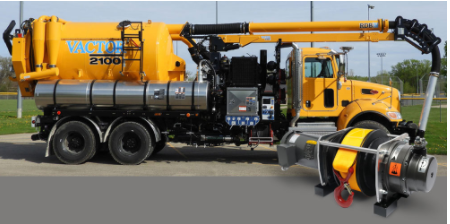

应用: Columbia 绞盘在吊臂装配过程中起着关键作用
客户: Vactor, Inc.
地点: Streater,IL
提升机型号: Columbia WF7000-4A17-L-23 AC 电动绞盘
基于 460 VAC / 3 Phase / 60Hz 的性能:
线拉力:第一层 7,000 磅
线速度: 第一层每分钟 12.2 英尺
带容量: 30 英尺 x 4 英寸宽的尼龙带,带锁钩
特殊功能:带鼓转换……

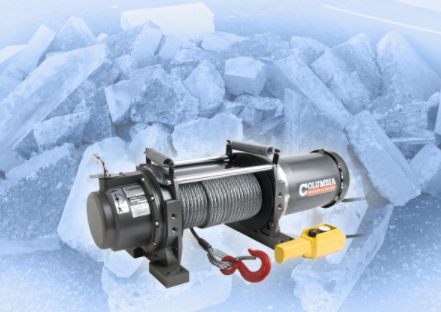

应用:从工地清除混凝土碎石
客户:Ceco 混凝土施工
地点: 明尼苏达州汉姆湖
绞盘型号: 哥伦比亚 WF575-2A17-L-02
拉线: 第一层 575 磅
线速度: 第一层每分钟 74 英尺
电源: 230 VAC / 单相 / 60 Hz
特殊功能: 1.5 HP 逆变器负载电机、电缆张力板、VFD,采用 NEMA 4X 额定铝制外壳,IP65 级挂件和速度电位计……
