该WD系列绞车具有高搅动能力，与3450 RPM的电机组合，整机重量轻，紧凑。特定的型号可以单线提升2000镑的重量，全鼓最大速度高达每分钟40尺。
选项包括 AutoAdvance Line Spoolers、电缆张紧器和各种电气控制选项。WD 系列绞盘可以定制以满足任何应用的确切需求。
| 模型 | 马达 | 电源输入 | 齿轮 比 |
计算性能 | |||||||
| 第一层 | 平均桶 | 全桶 | |||||||||
| HP | 转速 | 电压 | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
| WD670¹ | 0.5 | 3450 | 115/230 | 1Ø | 113:1 | 670 | 29.5 | 567 | 34.7 | 493 | 39.9 |
| WD900¹ | 0.5 | 3450 | 115/230 | 1Ø | 156:1 | 900 | 21.3 | 782 | 25.1 | 680 | 28.9 |
| WD1300¹ | 0.5 | 3450 | 115/230 | 1Ø | 216:1 | 1,300 | 15.4 | 1,083 | 18.1 | 942 | 20.9 |
| WD1000² | 0.5 | 3450 | 115/230 | 1Ø | 113:1 | 1,000 | 22.5 | 766 | 31.1 | 599 | 39.8 |
| WD1450² | 0.5 | 3450 | 115/230 | 1Ø | 156:1 | 1,450 | 16.3 | 1,057 | 22.6 | 827 | 28.8 |
| WD2000² | 0.5 | 3450 | 115/230 | 1Ø | 216:1 | 2,000 | 11.8 | 1,464 | 16.3 | 1,146 | 20.8 |
| WD2400² | 0.5 | 3450 | 115/230 | 1Ø | 261:1 | 2,400 | 9.8 | 1,769 | 13.5 | 1,385 | 17.2 |
基于间歇工作周期的性能 // 1 -11 桶 // 2 -01 和 -02 桶
| 桶尺寸 | 典型重量 | 钢丝绳容量 | ||
| 3/16″ | 1/4″ | 5/16″ | ||
| -11 | 45 磅。 | 99′ | – | – |
| -01 | 48 磅。 | 213′ | 120′ | 84′ |
| -02 | 52 磅 | 384′ | 217′ | 147′ |
特征
额定拉力
自动制动系统
全封闭传动系
三级行星减速
TEFC UL 认证的制动电机
任意角度安装简单
AC WD 系列绞车使用案例

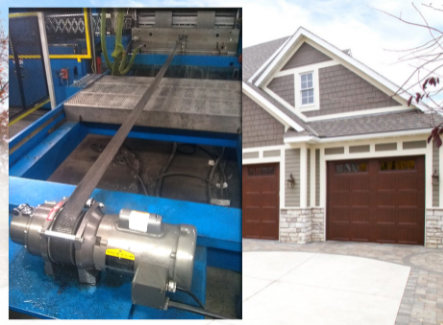

应用： 将模具拉入和拉出液压机
客户： 米德兰车库门制造公司
地点： 北达科他州西法戈
绞盘型号： 哥伦比亚 WD1300-1A34-F-15 交流电动绞盘
线拉力： 第一层 1,300 磅
线速度： 第一层每分钟 15 英尺
电源： 115 VAC / 单相 / 60 Hz
特殊功能： 带鼓转换，拉杆导辊……

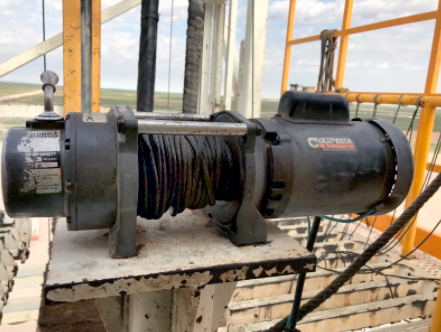

应用： 石油钻机上的绞盘
客户： 二叠纪电力资源
地点： 德克萨斯州敖德萨
绞盘型号： 哥伦比亚 WD2000-2A34-X-01 交流电动绞盘
拉力： 第一层 2000 磅
线速度： 12.0 英尺/分钟第一层
电源： 230 VAC / 单相 / 60 Hz…

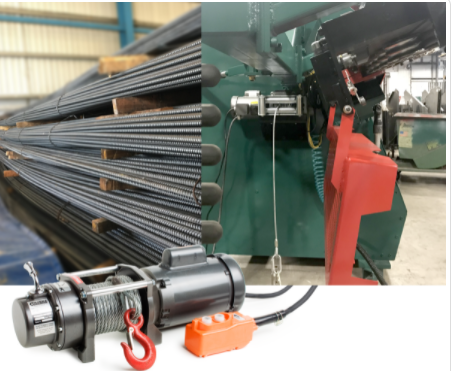

应用： 钢筋弯曲机绞盘
客户： KRB 机械公司
地点： 宾夕法尼亚州赖茨维尔
绞盘型号： 哥伦比亚 WD2000-1A34-F-01 交流电动绞盘
拉力： 第一层 2000 磅
线速度： 第一层每分钟 11.8 英尺
钢丝绳容量： 84 英尺 x 5/16 英寸带锁钩的钢丝绳
电源： 115 VAC / 单相 / 60 Hz
特殊功能： 电缆张力板……
