来自Columbia的HF系列交流电动葫芦采用1700、1725或3450转/分的电机,重量轻、结构紧凑,可提供高起重能力。精选型号的额定重量为4700磅,在一条线上可提升4700磅,并能在整个卷筒上达到最高120英尺/分钟的最高速度。
我们的HF系列产品目录包括AutoAdvance绕线机、锤头推车、手动高架推车、电缆张紧器和各种电气控制选项。HF系列交流电动葫芦可以定制和设计,完全适合任何应用。
Model | Motor | Power Input | Gear Ratio |
Calculated Performance | |||||||
First Layer | Mean Drum | Full Drum | |||||||||
HP | RPM | Voltage | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
HF375 | 1.0 | 1700 | 115/230 | 1Ø | 27:1 | 375 | 74.2 | 281 | 96.3 | 229 | 118.3 |
230/460 | 3Ø | ||||||||||
HF575 | 1.5 | 1700 | 230 | 1Ø | 27:1 | 575 | 74.2 | 421 | 96.3 | 343 | 118.3 |
230/460 | 3Ø | ||||||||||
HF775 | 2.0 | 1700 | 230/460 | 3Ø | 27:1 | 775 | 74.2 | 562 | 96.3 | 457 | 118.3 |
HF1000 | 1.0 | 3300 | 115/230 | 1Ø | 164:1 | 1,000 | 24.1 | 780 | 31.2 | 635 | 38.4 |
230/460 | 3Ø | ||||||||||
HF1500 | 1.5 | 3300 | 115/230 | 1Ø | 164:1 | 1,500 | 24.1 | 1,171 | 31.2 | 953 | 38.4 |
230/460 | 3Ø | ||||||||||
HF2100 | 2.0 | 3300 | 230 | 1Ø | 164:1 | 2,100 | 24.1 | 1,561 | 31.2 | 1,270 | 38.4 |
230/460 | 3Ø | ||||||||||
HF2300 | 1.0 | 1725 | 115/230 | 1Ø | 164:1 | 2,300 | 12.2 | 1,769 | 15.9 | 1,439 | 19.5 |
230/460 | 3Ø | ||||||||||
HF3500 | 1.5 | 1725 | 115/230 | 1Ø | 164:1 | 3,500 | 12.2 | 2,653 | 15.9 | 2,159 | 19.5 |
230/460 | 3Ø | ||||||||||
HF4700 | 2.0 | 1725 | 230 | 1Ø | 164:1 | 4,700 | 12.2 | 3,538 | 15.9 | 2,879 | 19.5 |
230/460 | 3Ø |
Performance based on intermittent duty cycles

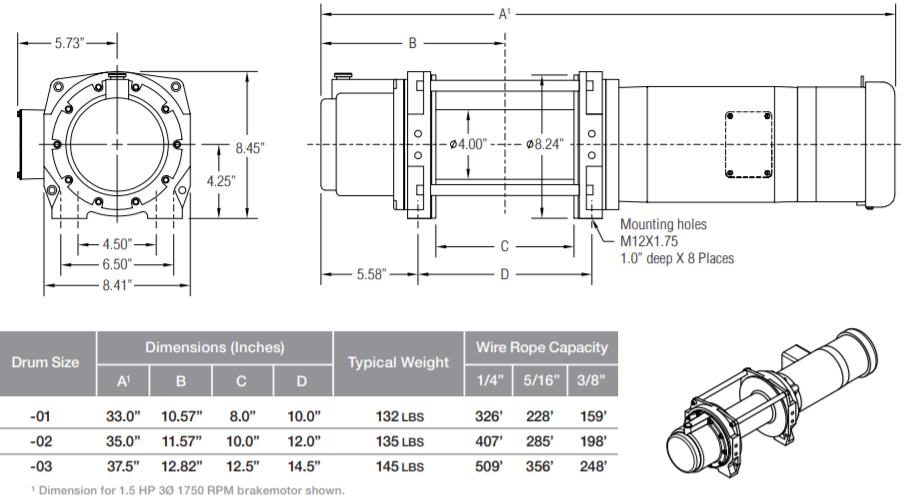

<class=”theader”>Drum Size</class=”theader”> | Wire Rope Capacity | ||
1/4″ | 5/16″ | 3/8″ | |
-01 | 326′ | 228′ | 159′ |
-02 | 407′ | 285′ | 198′ |
-03 | 509′ | 356′ | 248′ |
特征
- 额定垂直提升
- 弹簧制动,电动释放制动器
- 全封闭齿轮系
- 三级行星减速
- TEFC UL列出的制动电机
应用:潜水泥浆泵启闭机
客户:便携式泥浆系统
启闭机型号:Columbia HF4700-4A17-L-19交流电动启闭机
基于460 VAC/3相/60 Hz的性能:
拉线:第一层4700磅
线路速度:第一层每分钟12英尺
特殊功能:皮带滚筒转换
为什么使用APPI:
钻井泥浆在泵上很硬。粘稠的腐蚀性液体会迅速损坏部件。因此,对于像便携式泥浆系统这样的制造商来说,方便地使用泵对于维修和更换至关重要。
当所有者Brandon Westenberg为他的一个泥浆系统指定了一个泵时,他将其与盟军HF4700起重机相匹配。这种电动型号提供1500磅的绳索拉力,可以轻松地将重型泵从油箱中吊出。
起重机使用哥伦比亚公司的快速安装支架安装在高架梁上。环氧涂层和不锈钢硬件增强了在苛刻的油气环境中的耐用性。泥浆飞溅无法与这种坚固可靠的解决方案相媲美。
HF4700的-19织带滚筒可处理长达30英尺的4英寸宽织带。锁钩可确保泵连接安全,便于控制操作。NEMA 4X封闭式控制装置和IP65手持式悬挂装置允许操作员在现场条件下精确定位泵。
Allied Power与Westenberg密切合作,提供HF4700-4A17-L-19起重机。其2.0HP电机可提供快速的生产线速度,最大限度地减少服务期间的停机时间。这一合作反映了该公司致力于提高工业客户的效率。
由于简化了泵的可达性,便携式泥浆系统可以在工地上保持连续平稳的操作。
