Columbia HD系列交流电动葫芦采用3450 RPM电机,重量轻,结构紧凑,可提供高起重能力。我们的一系列提升机型号可在一条线上提升2000磅,在整个卷筒上的最高速度可达每分钟40英尺。
我们提供多种选择,包括AutoAdvance绕线机、锤头推车、手动高架推车、电缆张紧器和各种电气控制选项。Columbia HD系列交流电动葫芦可以定制,以满足任何应用的确切规格和物理要求。
Model | Motor | Power Input | Gear Ratio |
Calculated Performance | |||||||
First Layer | Mean Drum | Full Drum | |||||||||
HP | RPM | Voltage | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
HD670¹ | 0.5 | 3450 | 115/230 | 1Ø | 113:1 | 670 | 29.5 | 567 | 34.7 | 493 | 39.9 |
HD900¹ | 0.5 | 3450 | 115/230 | 1Ø | 156:1 | 900 | 21.3 | 782 | 25.1 | 680 | 28.9 |
HD1300¹ | 0.5 | 3450 | 115/230 | 1Ø | 216:1 | 1,300 | 15.4 | 1,083 | 18.1 | 942 | 20.9 |
HD1000² | 0.5 | 3450 | 115/230 | 1Ø | 113:1 | 1,000 | 22.5 | 766 | 31.1 | 599 | 39.8 |
HD1450² | 0.5 | 3450 | 115/230 | 1Ø | 156:1 | 1,450 | 16.3 | 1,057 | 22.6 | 827 | 28.8 |
HD2000² | 0.5 | 3450 | 115/230 | 1Ø | 216:1 | 2,000 | 11.8 | 1,464 | 16.3 | 1,146 | 20.8 |
Performance based on intermittent duty cycles //¹ -11 drum //² -01 and -02 drums

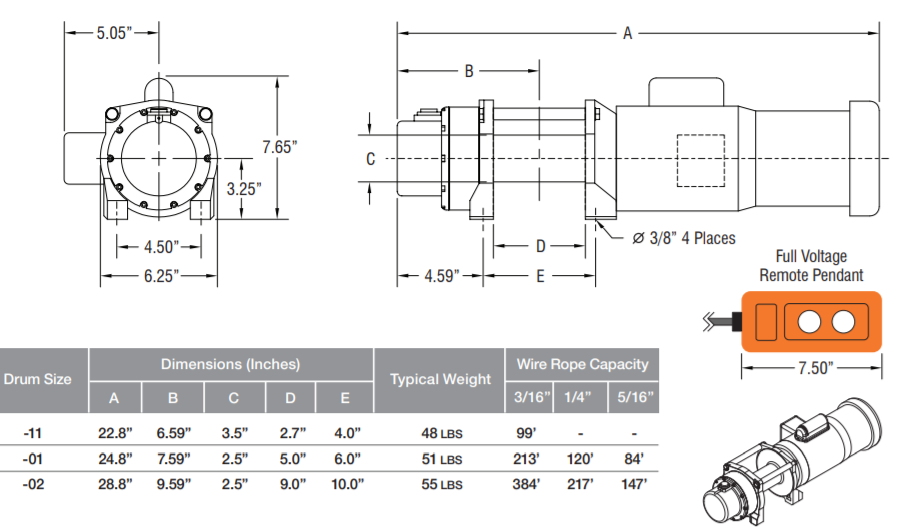

Drum Size | Typical Weight | Wire Rope Capacity | ||
3/16″ | 1/4″ | 5/16″ | ||
-11 | 48 lbs. | 99′ | – | – |
-01 | 51 lbs. | 213′ | 120′ | 84′ |
-02 | 55 lbs | 384′ | 217′ | 147′ |
特征
- 额定垂直提升
- 弹簧制动,电动释放制动器
- 全封闭齿轮系
- 三级行星减速
- TEFC UL列出的制动电机
应用:部署驳船安装的工作平台
客户:Supreme Integrated Technology
启闭机型号:Columbia HD1300-1A34-F-11交流电动启闭机
基于115 VAC/单相/60Hz的性能:
拉线:第一层1300磅
线路速度:第一层15.4英尺/分钟
钢丝绳容量:99英尺x 3/16〃直径钢丝绳,带锁钩
为什么选择APPI:当Supreme Integrated Technologies签约建造驳船安装的工作平台时,机械工程师Carson Vaccarella向Allied Power Products寻求帮助,以指定部署机组折叠部分所需的起重机。根据项目规范,确定哥伦比亚HD1300是满足他们需求的最实用的解决方案。
当平台展开时,操作员将安装有起重机的悬臂摆出,将载重线钩到平台的折叠部分,并将其从收起位置提起。然后,吊臂摆动经过平台上铰链的中心,平台延伸部分下降以扩大其工作区域。要收起折叠部分,过程相反,并固定起重臂和起重机,直到再次需要为止。
使用我们的Columbia AC电动葫芦安装在吊臂上,使多轴提升、倾斜和下降过程非常简单。
应用:岩芯取样船用提升机
客户:密歇根州环境质量部
启闭机型号:Columbia HD2000-1A34-L-01交流电动启闭机
基于115 VAC/单相/60 Hz的性能:
拉线:第一层2000磅
线路速度:第一层11.8英尺/分钟
钢丝绳容量:213英尺X 3/16“直径钢丝绳,带锁钩
特殊功能:耐冲洗电机、不锈钢紧固件(如适用)、环氧涂层
为什么选择APPI:密歇根州环境质量局的补救部门负责对该州所有通航水域的沉积物进行持续测试。为了做到这一点,他们需要一个可以在100英尺深的地方工作的起重机,当将沉积物取样桶从底部拉出时,绳索的拉力足以克服吸力。鉴于他们的挖泥船可用功率有限,该部门的地质学家Daniel Peabody发现,我们的HD2000交流提升机经过最小的改造,将是他们应用的理想解决方案,这是一个惊喜。
该起重机配有全密封行星齿轮组和带自动制动器的冲洗电机,可轻松配置为在恶劣的户外海洋工作环境中工作。
