ALESA铣刀1316 SD09 R 45°/直径40-100

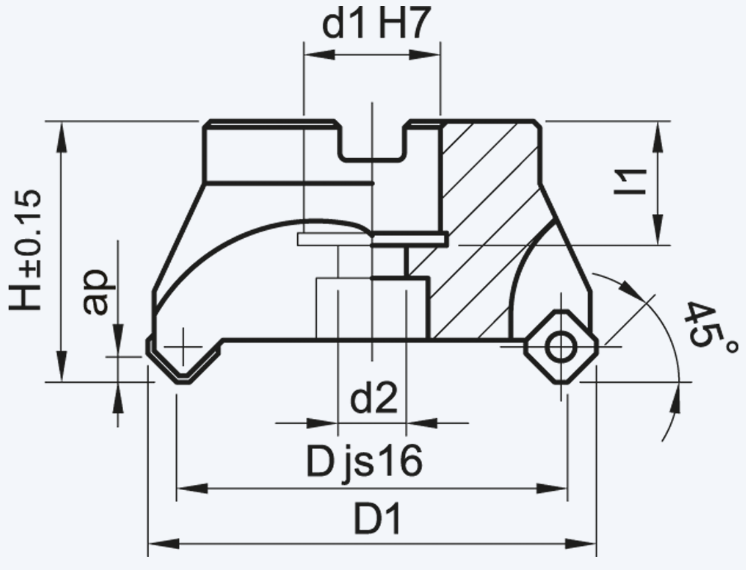

Specifications
Part No | Type (model) | D
mm
| D1
mm
| H
mm
| d1
mm
| d2
mm
| l1
mm
| ap
mm
| |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
13160460 | 40-SD 09 R | 40 | 50 | 40 | 16 | 8.5 | 18 | 4.7 | 5 | SD.T 09 T3 | |||
13160480 | 50-SD 09 R | 50 | 60 | 42 | 22 | 11 | 20 | 4.7 | 6 | SD.T 09 T3 | |||
13160500 | 63-SD 09 R | 63 | 73 | 42 | 22 | 11 | 20 | 4.7 | 7 | SD.T 09 T3 | |||
13160520 | 80-SD 09 R | 80 | 90 | 50 | 27 | 14 | 22 | 4.7 | 9 | SD.T 09 T3 | |||
13160540 | 100-SD 09 R | 100 | 110 | 54 | 32 | 18 | 25 | 4.7 | 11 | SD.T 09 T3 |
