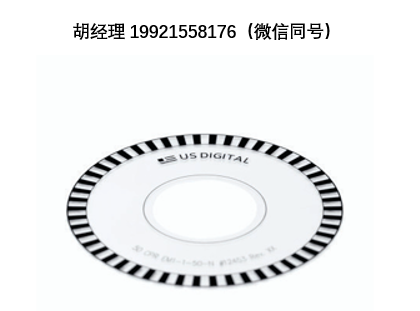

US Digital DISK-1 1 英寸透射式旋转编码器码盘
产品编号｜DISK-1
符合 RoHS 环保标准
1 英寸透射式旋转编码器码盘 产品特点
- 外径 1 英寸
- 聚酯薄膜（Mylar）材质
- 32 线 / 转（CPR）起
- 可选零位索引轨道
- 兼容 US Digital EM1、EM2 编码器读取模块
产品简介
US Digital 提供多种标准旋转编码器码盘，可单独订购码盘，也可订购带轮毂的码盘。这类旋转编码器码盘采用 Mylar 聚酯薄膜制造，适用于宽温环境。
- 32 CPR 版本仅有无索引（NE）型号；
- 1250 CPR 及更低分辨率：可选择带索引（IE）或不带索引（NE）；
- 2000 CPR 及更高分辨率：仅提供带索引（IE）型号。
光学编码器码盘与编码器读取模块的机械安装图纸，请查阅 EM1、EM2 产品页面。

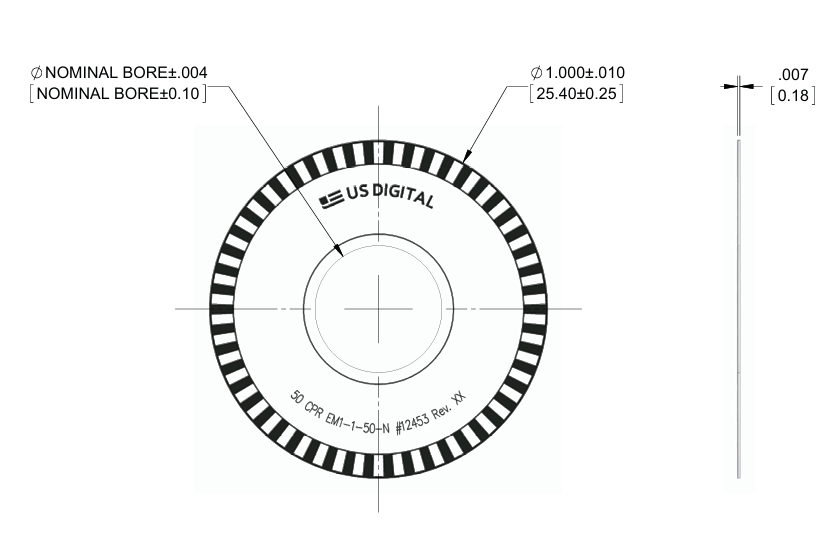

机械图纸
DISK-1 1 英寸透射式旋转码盘
- 公称内径公差：±0.004 英寸（±0.10mm）
- 外径：1.000±0.010 英寸（25.40±0.25mm）
- 厚度：0.007 英寸（0.18mm）
技术规格
通用参数
| 参数 | 数值 | 单位 |
|---|---|---|
| 内径 (ID) 公差 | ±0.004 | 英寸 |
| 外径 (OD) | 1 ±0.010 | 英寸 |
| 厚度 | 0.007 | 英寸 |
| 工作温度范围 | -40 ~ 100 | ℃ |
兼容编码器模块对照表
CPR：Counts Per Revolution，每转脉冲数
| CPR | 1 英寸码盘（无索引 NE） | 对应读取模块（无索引） | 1 英寸码盘（带索引 IE） | 对应读取模块（带索引） |
|---|---|---|---|---|
| 32 | DISK-1-32-*-NE | EM1-1-32-N | — | — |
| 50 | DISK-1-50-*-NE | EM1-1-50-N | DISK-1-50-*-IE | EM1-1-50-I |
| 96 | DISK-1-96-*-NE | EM1-1-100-N | DISK-1-96-*-IE | EM1-1-100-I |
| 100 | DISK-1-100-*-NE | EM1-1-100-N | DISK-1-100-*-IE | EM1-1-100-I |
| 120 | DISK-1-120-*-NE | EM1-1-120-N | DISK-1-120-*-IE | EM1-1-120-I |
| 200 | DISK-1-200-*-NE | EM1-1-200-N | DISK-1-200-*-IE | EM1-1-200-I |
| 192 | DISK-1-192-*-NE | EM1-1-200-N | DISK-1-192-*-IE | EM1-1-200-I |
| 250 | DISK-1-250-*-NE | EM1-1-250-N | DISK-1-250-*-IE | EM1-1-250-I |
| 256 | DISK-1-256-*-NE | EM1-1-256-N | DISK-1-256-*-IE | EM1-1-256-I |
| 360 | DISK-1-360-*-NE | EM1-1-360-N | DISK-1-360-*-IE | EM1-1-360-I |
| 400 | DISK-1-400-*-NE | EM1-1-400-N | DISK-1-400-*-IE | EM1-1-400-I |
| 500 | DISK-1-500-*-NE | EM1-1-500-N | DISK-1-500-*-IE | EM1-1-500-I |
| 512 | DISK-1-512-*-NE | EM1-1-512-N | DISK-1-512-*-IE | EM1-1-512-I |
| 540 | DISK-1-540-*-NE | EM1-1-540-N | DISK-1-540-*-IE | EM1-1-540-I |
| 720 | DISK-1-720-*-NE | EM1-1-720-N | DISK-1-720-*-IE | EM1-1-720-I |
| 800 | DISK-1-800-*-NE | EM1-1-800-N | DISK-1-800-*-IE | EM1-1-800-I |
| 1000 | DISK-1-1000-*-NE | EM1-1-1000-N | DISK-1-1000-*-IE | EM1-1-1000-I |
| 1024 | DISK-1-1024-*-NE | EM1-1-1024-N | DISK-1-1024-*-IE | EM1-1-1024-I |
| 1250 | DISK-1-1250-*-NE | EM1-1-1250-N | DISK-1-1250-*-IE | EM1-1-1250-I |
| 2000 | — | — | DISK-1-2000-*-IE | EM2-1-2000-I |
| 2048 | — | — | DISK-1-2048-*-IE | EM2-1-2048-I |
| 2500 | — | — | DISK-1-2500-*-IE | EM2-1-2500-I |
| 4000 | — | — | DISK-1-4000-*-IE | EM2-1-4000-I |
| 4096 | — | — | DISK-1-4096-*-IE | EM2-1-4096-I |
| 5000 | — | — | DISK-1-5000-*-IE | EM2-1-5000-I |
* 星号代表码盘内孔尺寸
备注
- 线缆与连接器不包含在内，需单独采购。
型号编码规则
DISK-1 - CPR - 内孔尺寸 - 索引类型
- DISK-1：产品系列，1 英寸透射码盘
- CPR：每转脉冲数（分辨率），如 50、1000、2048
- 内孔尺寸：093(0.093in)、125(0.125in)、175(0.175in)、375(0.375in)、441(0.441in)
- 索引类型
- IE：带索引（零位标记）
- NE：无索引
⚠️ 本表仅作选型参考，部分型号组合不可用，请咨询查询价格与库存。
