EM1 透射式光学编码器模块
EM1 特点
- 用于测量线性运动或旋转运动的编码器模块
- 双通道正交输出（Quadrature），可选索引（Index）通道
- 21种旋转分辨率可选：32～2500 CPR（对应 128～10000 PPR）
- 9种线性分辨率可选：120～500 LPI（按 x1 正交解码计算）
- 输出驱动能力：灌电流/拉电流（Sink/Source）8 mA
- 内置去耦电容，提高抗噪声能力
- 单电源 5 VDC 供电
- 可直接替代 HEDS-9000 系列
- 更多信息请参见下文
EM1 产品说明
RoHS（有害物质限制指令）符合性
EM1 是一款透射式光学编码器模块，与编码器码盘（Encoder Disk）或线性码带（Linear Strip）配合使用时，可用于测量旋转运动或直线运动。
EM1 由带透镜的 LED 光源和单片探测器 IC 组成，并封装在紧凑的聚合物外壳中。EM1 采用相位阵列探测器技术（Phased Array Detector Technology），能够提供更宽松的安装间隙公差，即使码盘存在一定程度的污染，也能保持可靠运行。
EM1 编码器模块提供数字式 A 相和 B 相正交输出，并可选配 Index（零位）输出通道。每个 EM1 模块均对应特定分辨率，并与相同分辨率的编码器码盘或线性码带匹配使用。
EM1 支持 21 种不同分辨率。模块采用单路 5V 电源供电，提供单端输出，输出驱动能力可达 8mA 灌电流和拉电流。
内部集成的 0.1µF 去耦电容可有效增强抗电磁干扰能力，提高系统稳定性。
对于需要：
- 开集电极（Open Collector）输出
- 更高电压输出应用
可搭配 PC3 电缆驱动器（Cable Driver） 使用。
对于需要：
- 差分输出（Differential Output）
- 长距离传输
- 抗干扰能力更强的应用
可搭配 PC4 差分电缆驱动器（Cable Driver） 使用。
此外，还可提供以下配套附件：
- 编码器码盘（Encoder Disks）
- 线性码带（Linear Strips）
- 配套连接器（Mating Connectors）
- 连接电缆（Cables）
等相关配件。
EM2 透射式光学编码器模块
EM2 特点
- 用于测量旋转运动或直线运动的编码器模块
- 双通道正交输出（Quadrature），带 Index（零位）通道
- 11种旋转分辨率可选：2000～10000 CPR（对应 8000～40000 PPR）
- 2种线性分辨率可选：1000～2000 LPI（按 x1 正交解码计算）
- 输出驱动能力：灌电流/拉电流（Sink/Source）5 mA
- 内置去耦电容，提高抗噪声能力
- 单电源 5V 供电
- 更多信息请参见下文
EM2 产品说明
RoHS（有害物质限制指令）符合性
EM2 是一款透射式光学编码器模块，与编码器码盘（Encoder Disk）或线性码带（Linear Strip）配合使用时，可用于测量旋转运动或直线运动。
EM2 由带透镜的 LED 光源和单片探测器 IC 组成，并封装在紧凑的聚合物外壳中。EM2 采用相位阵列探测器技术（Phased Array Detector Technology），可提供更宽松的安装间隙公差，即使码盘存在一定程度的污染，也能保持稳定可靠的性能。
EM2 编码器模块提供数字式 A 相和 B 相正交输出，并带有 Index（零位）输出通道。
每个 EM2 模块均针对特定分辨率设计，并与相同分辨率的编码器码盘或线性码带配套使用。EM2 模块支持 12 种不同分辨率。
EM2 采用单路 5V 电源供电，提供单端输出，输出驱动能力为 5mA 灌电流和拉电流。
内部集成的 0.1 µF 去耦电容可增强抗噪声能力，提高系统稳定性。
对于需要：
- 开集电极（Open Collector）输出
- 更高电压应用
可选配 PC3 电缆驱动器（Cable Driver）。
对于需要：
- 差分输出（Differential Output）
- 长距离传输
- 更高抗干扰能力
可选配 PC4 差分电缆驱动器（Cable Driver）。
此外，还可提供以下配套附件：
- 编码器码盘（Encoder Disks）
- 线性码带（Linear Strips）
- 配套连接器（Mating Connectors）
- 连接电缆（Cables）
等相关产品。

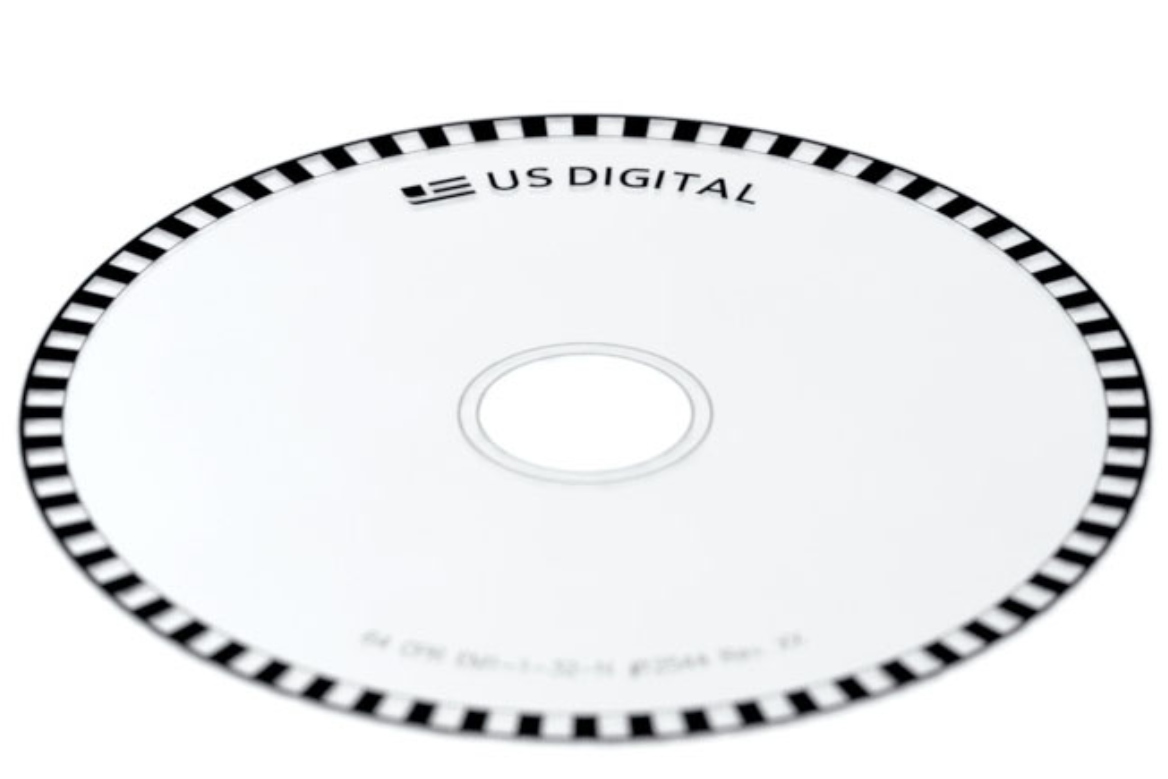

DISK-1 1英寸透射式旋转编码器码盘
DISK-1 特点
- 外径 1英寸（25.4 mm）
- **Mylar（聚酯薄膜）**材质
- 分辨率范围：32～5000 CPR
- 可选 Index（零位）轨道
- 兼容 US Digital 的 EM1 和 EM2 编码器模块
- 更多信息请参见下文
DISK-2 2英寸透射式旋转编码器码盘
DISK-2 特点
- 外径 2英寸（50.8 mm）
- **Mylar（聚酯薄膜）**材质
- 分辨率范围：64～10,000 CPR（每转脉冲数）
- 可选 索引轨道（Index Track）
- 更多信息见下文
DISK-2 产品说明
RoHS（有害物质限制）符合性
US Digital 提供多种标准旋转编码器码盘。这些码盘既可以单独订购，也可以作为编码器组件的一部分订购。
这些旋转编码器码盘采用 Mylar 聚酯薄膜 制成，该材料具有较宽的工作温度范围，适用于多种工业环境。
分辨率与索引轨道选项
- 64 CPR 仅提供**无索引（NE，No Index）**版本；
- 2500 CPR及以下的其他分辨率，可选择：
- 带索引（IE，Index Enabled）
- 无索引（NE）
- 3600 CPR及以上的分辨率，仅提供**带索引（IE）**版本。
机械安装与对准
光学编码器码盘及光学编码器模块的机械对准图纸可供参考（详见 EM1 和 EM2 编码器模块资料）。

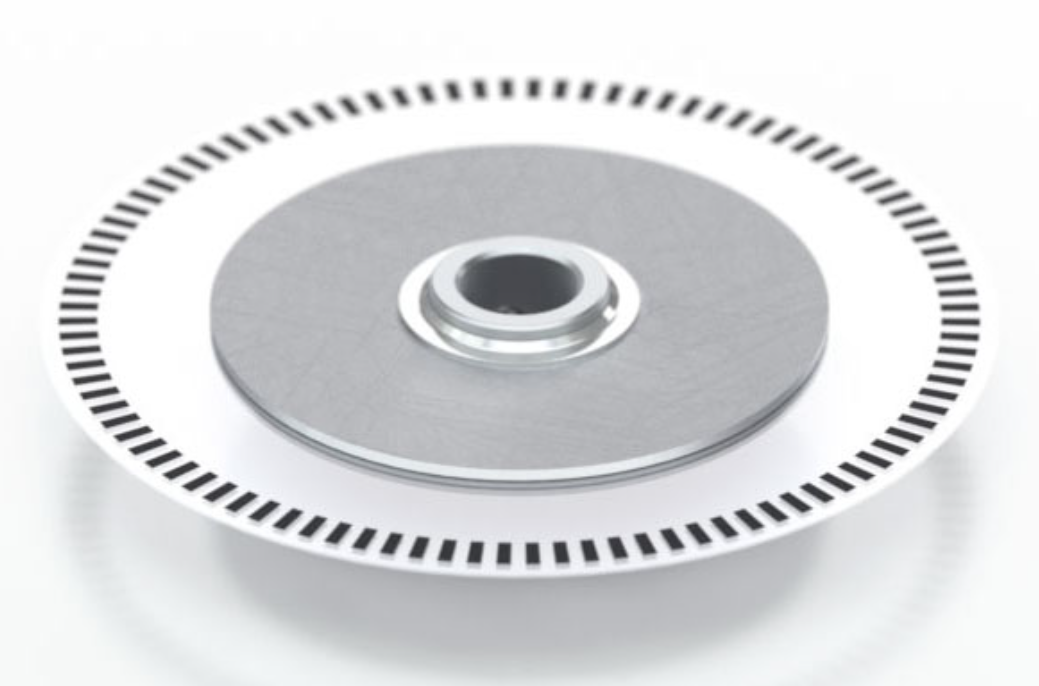

HUBDISK-1 1英寸透射式旋转编码器码盘
HUBDISK-1 特点
- 1英寸带安装轮毂的码盘
- 支持14种轴径尺寸（2–10 mm，以及1/8–3/8英寸）
- 25种分辨率可选，范围从32到5,000 CPR（128到20,000 PPR）
- 可选索引（Index）位置
- 详见下方更多信息
HUBDISK-1 产品说明
符合《有害物质限制指令》（RoHS）
HUBDISK-1 由一个直径1英寸的光学编码器码盘组成，并安装在精密加工的铝制轮毂上。该码盘也可作为独立元件单独购买。码盘采用0.007英寸厚的Mylar薄膜制成，工作温度范围为 −40°C 至 +100°C。轮毂通过顶丝（紧定螺钉）固定在轴上。
32 CPR 版本仅提供无索引（NE）型号。1250 CPR及以下分辨率可选择带索引或不带索引，而2000 CPR及以上分辨率则仅提供带索引（IE）版本。
HubDisk组件提供14种内孔尺寸，范围从2 mm到10 mm。所有轮毂孔径均按照US Digital技术公告《轴与孔公差 TB1001》中的严格公差加工。HubDisk组件中的码盘安装方向为：当码盘文字为正向可读时，乳剂层（emulsion side）朝上安装。
HUBDISK-2 2 英寸透射式旋转编码盘
HUBDISK-2 特性
- 2 英寸带安装轮毂的编码盘
- 支持 22 种轴径尺寸（2–25 mm 以及 1/8 in.–1 in.）
- 21 种分辨率可选：64 至 10,000 CPR（256 至 40,000 PPR）
- 可选零位（Index）标记位置
- 更多信息见下方
HUBDISK-2 产品描述
HUBDISK-2 由一个直径 2 英寸的光学编码盘组成，并安装在精密加工的铝制轮毂上。该编码盘也可作为独立组件提供。编码盘采用厚度为 0.007 英寸的 Mylar（聚酯薄膜）材料制成，工作温度范围为 −40 °C 至 +100 °C。
轮毂通过一个或两个顶丝（根据孔径尺寸不同）固定在轴上。
- 64 CPR 仅提供无 Index（NE）版本。
- 2500 CPR 及以下的分辨率可选择带或不带 Index。
- 3600 CPR 及以上的分辨率仅提供带 Index（IE）版本。
HUBDISK 组件提供 23 种孔径规格，范围从 2 mm 到 1 英寸。所有轮毂孔径均按照 US Digital 技术公告《轴与孔公差 TB1001》中规定的严格公差加工。
该 HUBDISK 组件中的编码盘在安装时，当盘面文字为正向可读时，其涂层（emulsion）面朝上安装。

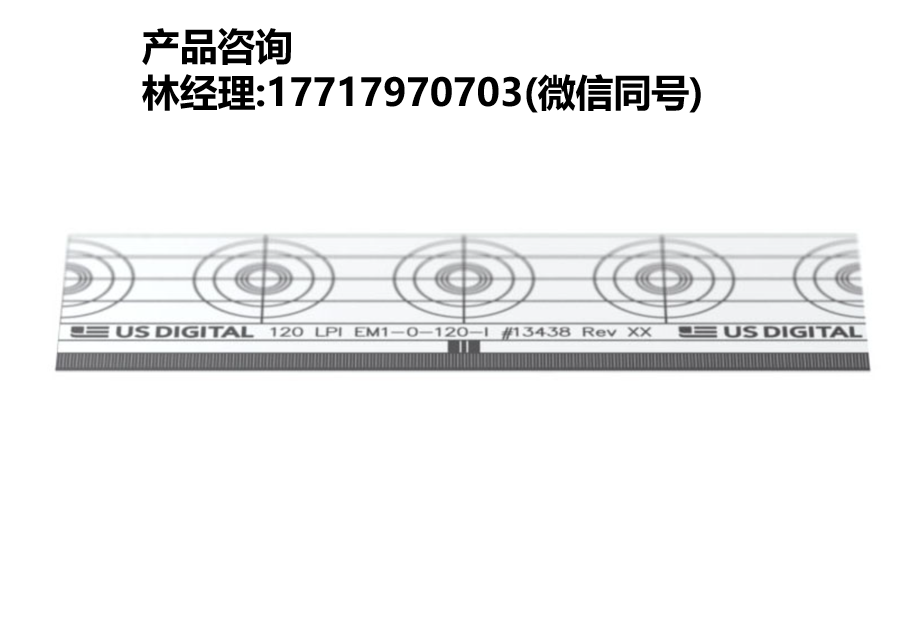

LIN 透射式线性编码器刻度条
LIN 特点
- 最大长度可达 35.5 英寸
- 分辨率最高可达 2000 LPI（与 EM2 配合使用时）
- 可选索引轨道（Index track）
LIN 产品描述
符合有害物质限制（RoHS）要求
US Digital 提供多种标准线性编码器刻度条。这些产品提供多种不同的分辨率和长度选择。材料采用 Mylar™ 聚酯薄膜，该材料非常坚固耐用，适用温度范围为 -40°C 至 100°C。
Mylar 线性刻度条厚度为 0.007 英寸，宽度为 0.700 英寸。型号配置中的 index（索引）参数表示：当文字为正向可读（right-reading）时，索引标记与刻度条左边缘之间的距离。
更多信息请参考 EM1 和 EM2 页面，以了解兼容的光学编码器模块。
