M3K特性
- 有增量和增量/绝对配置
- 推进式轮毂弹簧加载夹头设计
- 电机轴长度为0.500英寸。或0.390英寸。
- 适合直径从3毫米到0.250英寸的轴。
- 每转1至8，192次循环(CPR)
- 每转4到32，768个脉冲(PPR)
- 绝对位置的a/B/索引增量输出和12位PWM输出
- 闩锁连接器
- 4~16V单电源
- 5V逻辑电平输出

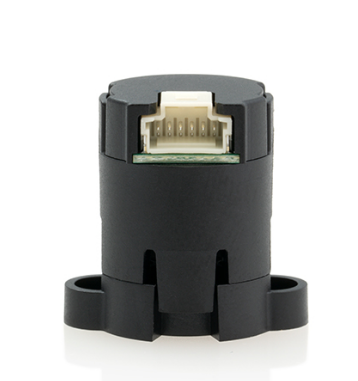

M3K微型磁性套件编码器旨在为大容量、有限空间的应用提供轴位置反馈。M3K输出A、B和索引数字正交信号以及可选的脉宽调制(PWM)绝对位置。PWM输出提供与绝对轴位置成比例的脉冲宽度占空比。
M3K采用推进式轮毂设计，可轻松安装在3毫米至0.250英寸的范围内。直径轴。M3K由三部分组成:底座、推进式磁性轮毂和编码器主体。各种基座选项适应不同长度的轴，包括0.586英寸。或0.750英寸。螺栓圈。安装推进式夹头把持轮毂不需要任何工具，使得组装非常容易。轮毂可以在几秒钟内安装到标准轴上，并提供了一种简单可靠的方法将磁铁固定到轴上。提供了两个固定底座和编码器主体的安装螺钉。
M3K微型磁性编码器使用Molex PicoClasp (#5013300600) 6导体、极化、1毫米间距闩锁连接器进行连接。配套电缆和连接器(参见电缆、连接线网页)不包括在内，可单独购买。
请注意:由于M3K的设计，建议一次性安装
