差分抽气式旋转密封件（RNNs）可穿过超高真空系统的真空壁，实现 360° 连续旋转。
差分抽气旋转密封件（RNN）可在超高真空系统的真空壁处实现360° 全角度连续旋转。该密封件分为两级差分抽气结构，两级之间依托特制密封面上填充石墨的膨体聚四氟乙烯（Teflon®）密封件实现隔离。预紧式滚珠轴承组可精准控制旋转部件的位置。
该系列密封件可选配蜗杆传动微调机构，让角度调节操作更简便、精度更高。同时也可搭配消回差步进电机或同步电机驱动装置使用。
目前在售产品内径最大可达 12 英寸，更大内径规格的产品也已完成研制且运行性能优异，特殊工况应用可联系厂家咨询定制。

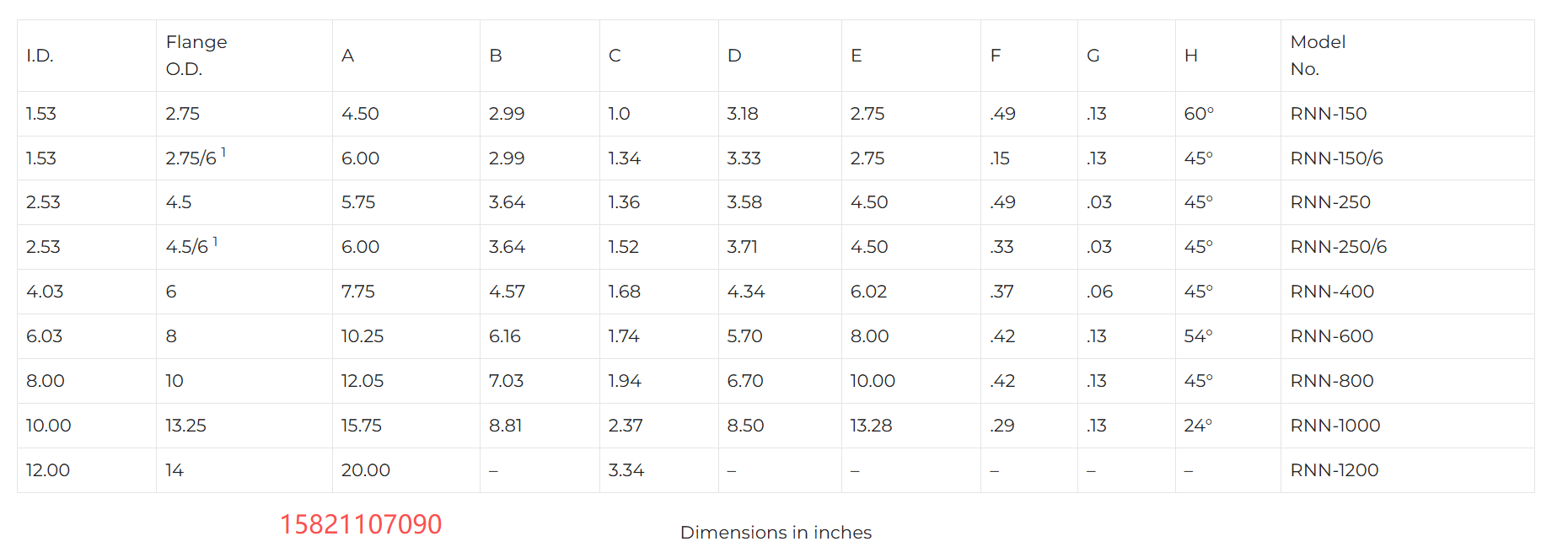

- 标准通径规格：1.53 英寸至 12 英寸，可按需定制更大尺寸
- 烘烤耐受温度：最高 150 摄氏度
- 固定法兰与旋转法兰均预留螺纹孔
- 整体厚度约为两个康弗莱特（ConFlat）型法兰的厚度之和
- 采用两级差分抽气设计
- 极限基础真空度：可达 10⁻¹¹ 托量级
- 标配 0–360° 刻度盘及游标卡尺
- 分辨力：＜0.004°
- 重复定位精度：＜0.008°
- 回程间隙：＜0.035°
- 标准刻度盘：最小刻度 1.0°
- 机械计数器：最小刻度 0.1°
- 如需达到极限分辨力，需搭配微步电机驱动装置
- 蜗杆传动微调机构
- 微调机构数字读数装置，读数精度 0.1°，机械式结构，不可清零
- 可选配机械计数器
- 消回差步进电机驱动：单步转角 0.018°（RNN-150/MS 型号单步转角 0.0225°），附带手动调节旋钮
- /FA 型设备可定制抽气管长度与曲轴长度

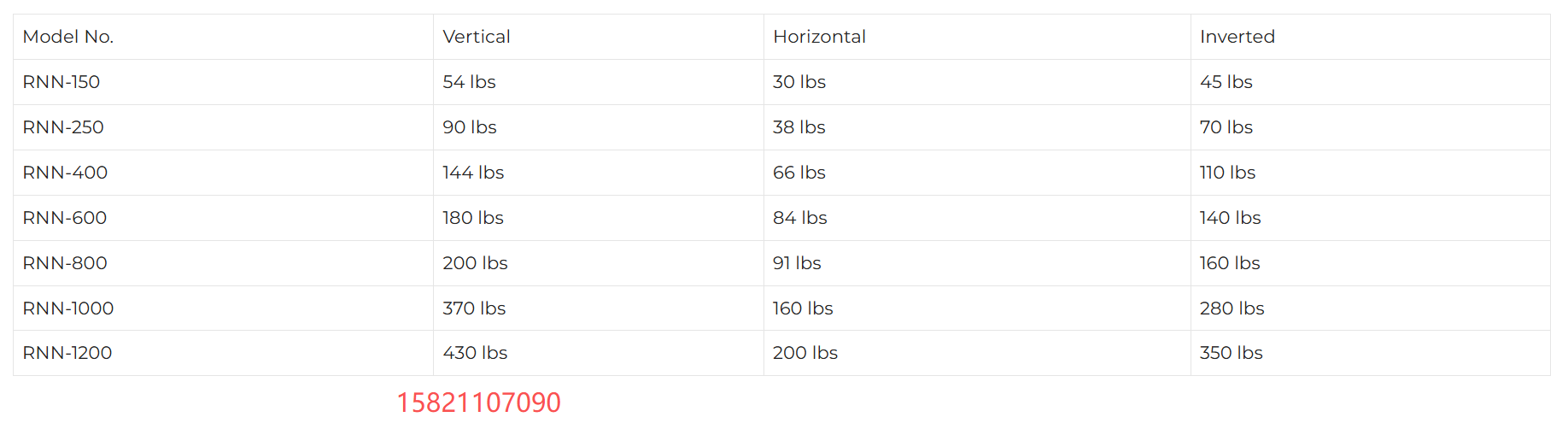

以下为标准最大承载载荷参数，特定工况下可承载更大载荷，定制应用场景请联系厂家沟通。
- 负载重心需位于设备极轴周边 X 范围内，X 取值为该密封件内径的 10%；
- 水平安装设备中，负载重心与旋转法兰的距离不得超过 Y 值，Y 等于法兰内径；
- 真空腔外部负载整体最大外形尺寸 A 要求：
- 立式使用：不超过法兰外径的 7 倍
- 卧式使用：不超过法兰外径的 5 倍
- 倒置使用：不超过法兰外径的 7 倍
