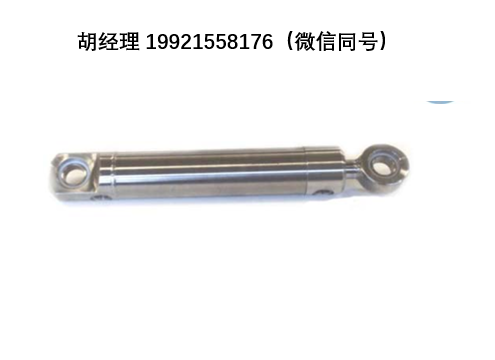

SR20 液压油缸（油液压）

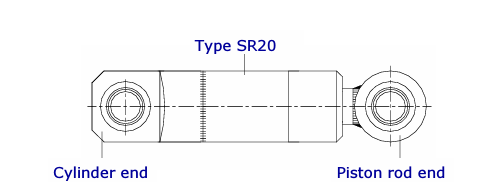

尺寸

SR20 是双作用液压油缸，全部由不锈钢制造。 标准活塞直径范围：25 mm 至 100 mm。

应用场景

通常用于食品行业、渔业以及海水环境；油缸设计简洁坚固，可耐受腐蚀性环境。

油缸筒

无缝不锈钢管，材质 W.St.1.4301，内孔研磨，Ra≤0.3 微米。 内径公差：H9；表面粗糙度：Ra≤0.40 μm。

活塞杆

中心抛光不锈钢，材质 W.St.1.4301，硬铬镀层，20 μm。 最大外径公差 h9；Ra（表面粗糙度）0.40 微米。

活塞杆速度

最大 0.3 m/s。 更高速度，请咨询特殊订货。

密封件

密封组件：中心压紧式密封。 活塞密封：丁腈橡胶密封件。 活塞杆密封：丙烯酸丁腈橡胶密封件。 耐磨环：PTFE – 碳纤维复合件。 防尘圈：PTFE 碳滑环。

连接方式

200 bar 油口。

工作压力

最高 200 bar。

工作温度范围

-20 °C ~ +100 °C。

压力介质

以矿物油为基础的液压油。

测试

压力测试至 250 bar。

位置传感配件

磁场传感器

基于内置、活塞上安装磁铁的系统，外置传感器。 如需更多信息，可联系咨询。

集成传感器

集成式位置传感器。 模拟量或数字输出信号。 如需更多信息，可联系咨询。

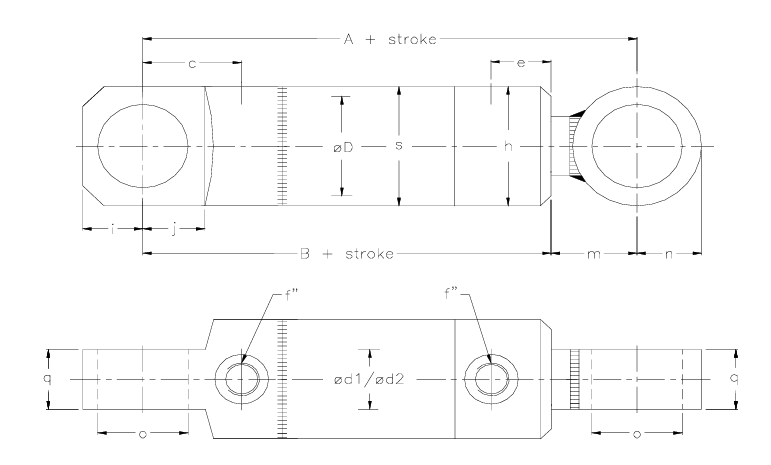

SR20 VZ 油缸

尺寸表

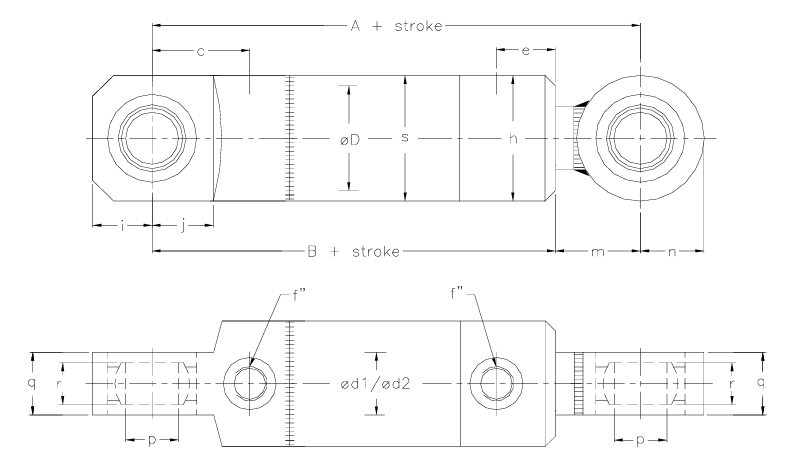

SR20 LL 油缸

尺寸表

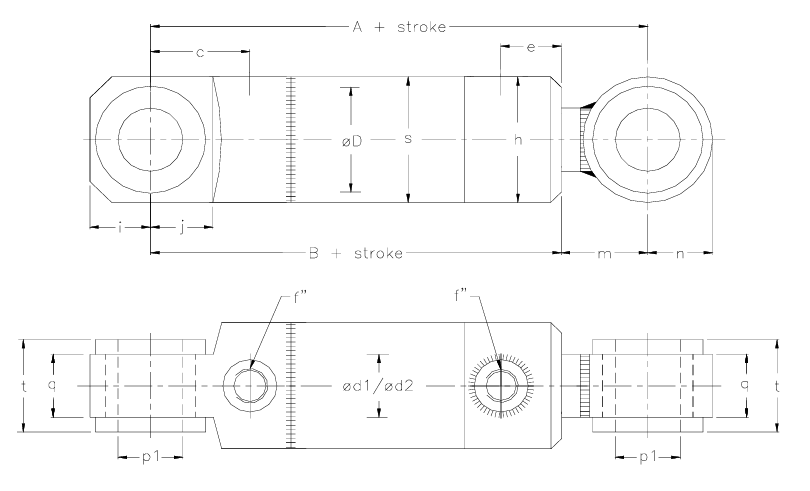

SR20 NN 油缸

尺寸表

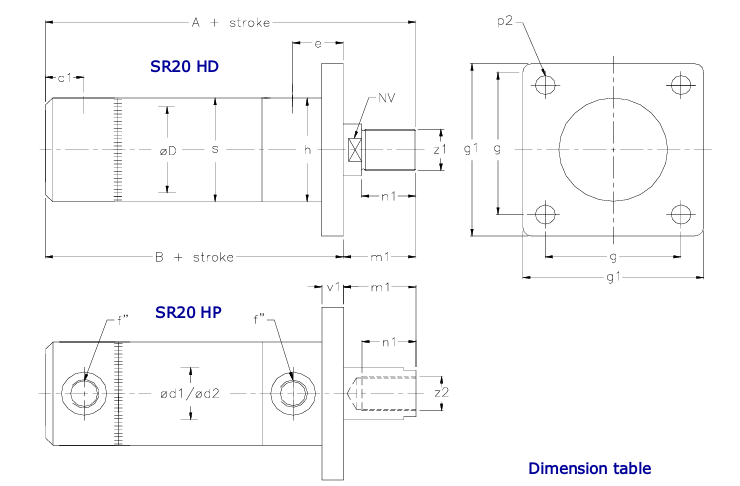

SR20 HD 与 HP 油缸

尺寸表

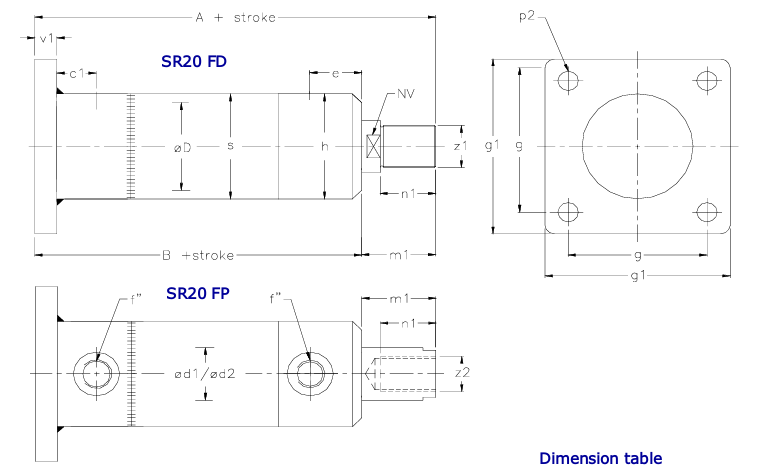

SR20 FD 与 FP 油缸

尺寸表

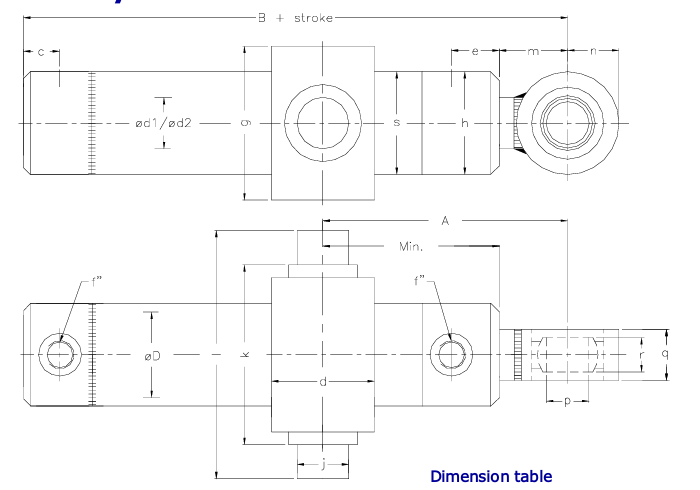

SR20 VD 油缸

尺寸表

SR20 BL 油缸

尺寸表
