HPA-KH 不锈钢液压手动泵

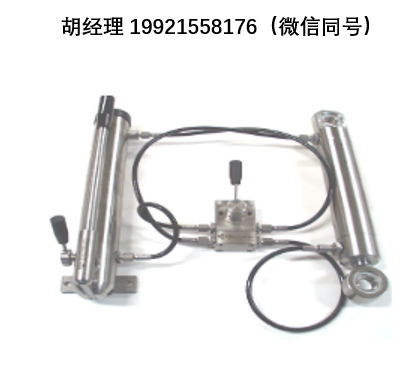

双作用手动泵系统
若需要搭建双作用手动泵 / 油缸系统，可将 NRV 4/3 方向阀连接至 HPA-D-LH 手动泵，该泵油箱配备额外油口。
搭配手动操控型 NRV 4/3 方向阀，即可组成一套完整液压系统。
系统可配套选用 SSH S4DN4 液压软管，软管带压接式不锈钢接头。
HP‑1.5 / 3.0 / 5.0 KH 手动泵

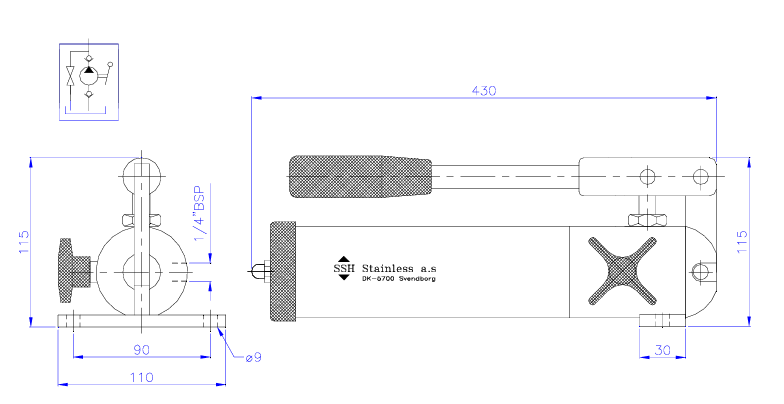

图纸尺寸单位：毫米；接口规格：1/4″ BSP 英制管螺纹
参数表
| 订货代码 | 压力介质 | 泵工作压力 | 每冲程排量 (cc) | 油箱容积 | 接口规格 | 重量 |
|---|---|---|---|---|---|---|
| HP‑x1‑KH | 液压油或水 | 200 巴 | 1.5 / 3.0 / 5.0 | 0.7 升 | 1/4″ BSP | 3.5 千克 |
泵输出特性曲线

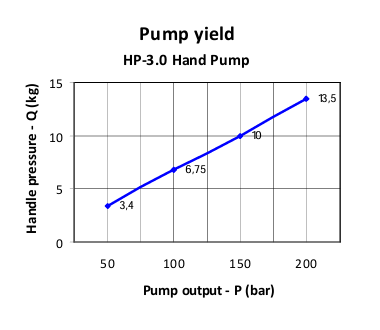

- HP-3.0 手动泵：手柄操作力 — 泵输出压力曲线 50bar：3.4kg；100bar：6.75kg；150bar：10kg；200bar：13.5kg

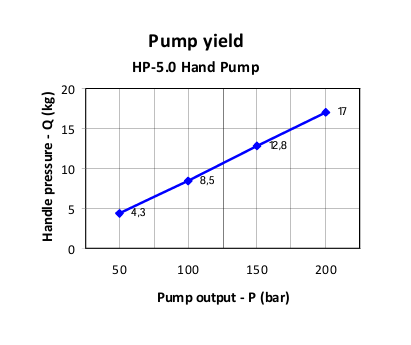

- HP-5.0 手动泵：手柄操作力 — 泵输出压力曲线 50bar：4.3kg；100bar：8.5kg；150bar：12.8kg；200bar：17kg
