SSW77B系列压差开关

SSW77B系列SMART压差开关是基于微处理器的仪器，具有ON/OFF输出信号。它们可以通过通用手持终端(HHT)或具有专用接口的PC进行远程配置。

此外，还可以通过2个按钮在本地配置仪器(零点和量程)，并在显示器上显示数据。SSW77B开关测量的压差范围从1,2到20000mbar，静压可达200bar。

压力测量元件是压阻式传感器。可以选择多种传感器来满足所有的工艺条件。

Spriano测量单元包含传感器并将压力传输到电子设备。利用集成在传感器本身的PTC热敏电阻产生的温度信号来补偿热漂移。基于这些读数，微处理器在显示器上显示测量结果，并根据设定的阈值命令开/关信号输出触点。

功能数据
请注意以下定义:
标称量程:(指安装在仪器中的传感器)传感器所设计的测量压力范围。定义为最小值和最大值。

开关参数
可显示和设置的参数有:
显示刷新率:0.3 ~ 60秒可调。

物理特性
电源:24 Vdc ÷ 30 Vdc
输出信号:
继电器SPDT输出:8A @ 250V
标称范围18-50毫巴:
最大静压:50bar。
超压限制:两侧50bar。
标称范围350-10000毫巴:
最大静压:100bar。
超压限制:两侧100bar。

环境条件
温度:
工艺流体:-40°C ÷ +80°C(带毛细管:最高283°C)
外壳:-40°C ÷ +80°C
处理和储存:-40°C ÷ +90°C
相对湿度:0 ~ 100% R.H.
LCD显示读数:-10 ÷ +65°C

产品性能

总accuracy2: < 0.1% fs
死区:可以忽略不计
显示分辨率:0.1
干预延时:0 ÷ 9999秒

操作条件的影响
热漂:指-10℃~ +80℃范围内。
零:±0.1% /10°C。
量程:±0.1% /10°C标称量程。

静压效应
标称范围18-50毫巴:
零:±0.4% / 10bar。跨度:0.4% / 10bar。
标称范围350-2500毫巴:
零:±0.1% / 10bar。跨度:0.1% / 10bar。
标称范围5000- 10000mbar:
零:±0.2% / 10bar。跨度:0.2% / 10bar。

超距效应
标称范围18-50毫巴:
零:在任何一边±1%在50bar。
标称范围350-2500mbar:
零:在100bar时，两侧±0.1%。
标称范围5000-10000mbar:
零:在100bar±1%。
供电效果:
在24和30 Vdc之间可以忽略不计。

物理规格
外壳:压铸铝合金EN AW-6082，环氧树脂(RAL 5014)。它是防尘和沙密的，并保护免受IEC IP66定义的海浪影响。适用于din50015规定的热带气候工况。
o形密封圈:EPDM。
填充液:硅油。
铭牌:不锈钢，固定在外壳上。
支架:用于2英寸管道安装。

校准
可选:在订单指定的条件下。
电气连接:电子外壳上的两个入口;
1/2“NPT和电缆压盖PG 13,5用于7至12mm直径的电缆。
端子板:nº6端子18÷22 AWG(直径
0.644÷1.024 //区域0.326÷0.823)，参考:
*nº2端子用于供电24 ÷ 30 Vdc;
*nº1端子用于接地和电缆屏蔽连接;
*nº3端子用于继电器信号接线;
安装位置:任意位置。
净重:约6公斤。

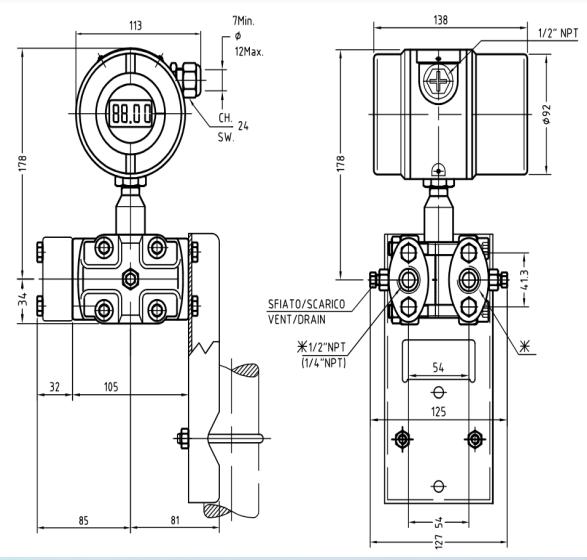

尺寸图(mm)
