流量计均速管PIT

主要设备对液体、气体和蒸汽的测量更为先进。 流量计均速管是一种主要的测量仪器，设计用于产生与流量成正比的压差。

根据伯努利定理，上游四个孔取管道四个不同点的流速(取“平均值”)，下游孔测静压。随之而来的压差与流量成正比。

流量计均速管精确测量管道或矩形管道中的液体、气体和蒸汽流量。适用于从dn2“直到dn60以上”的线路。
可在许多不同的模型，每一个专门设计用于流量测量的各种应用。

特殊型号设计用于恶劣条件(污染流体，高温，高压)。
无论是应用还是安装，平均皮托管都能长时间保持测量精度，低永久压力损失，低安装和维护成本，最后但并非最不重要的是节省大量能源。

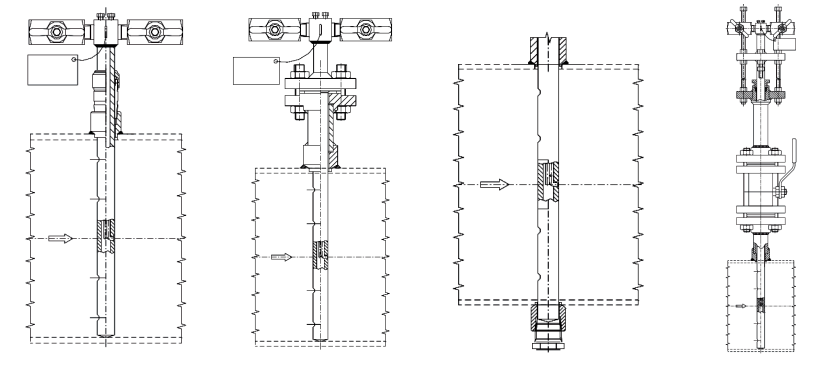

管道上典型安装

型号和精度
平均皮托管的流量系数在较长时间内保持稳定。从长远来看，平均皮托管比孔板更精确。对于流量系数“K”的每个变化，可以预期精度会降低。

在相同的时间间隔(足够长的时间)内，我们发现流量系数K几乎不变，在膜片孔板流量计中测量的相同系数K可以变化约10%，这就给出了流量读数误差10%的结果。从长远来看，膜片孔板仪表的精度也会受到悬浮液中的固体和/或污垢或脂肪形成的损害。

这些因素导致流动系数“K”的增加，它从初始不确定性1%到10%÷2 0%。

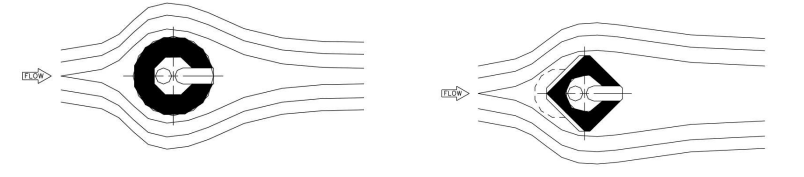

圆的形状
精度:流量实际值的±1.5%。
重复性:流量实际值的±0.1%
圆形探头在阀体周围产生几乎均匀的流量，使得测量压差的精度很高。这种类型的传感器已经成功地用于水、空气和低压废气等流体，也用于运输沉积物和不需要税收措施的地方。

钻石形状
精度:流量实际值的±1.5%。
重复性:流量实际值的±0.1%。
圆形探头在阀体周围产生几乎均匀的流量，使得测量压差的精度很高。这种类型的传感器已经成功地应用于水、空气和低压废气等流体，也适用于那些运输沉积物和不需要税收措施的地方。

应用程序
由于其设计和模型和材料的通用性，平均皮托管在许多应用中都有应用:从水到空气，到污染和/或腐蚀性流体的硬应用，到大尺寸的线路，到高温和/或高压流动。
广泛应用于电力工业、炼油厂、
燃气、化工、石化、
渡槽和其他工业应用。

平均皮托管也用于能源研究，锅炉控制，水控制泵，空气压缩机控制和可燃物消耗控制，过程控制，冷却，蒸汽加热，问题/污染控制以及场所和工厂的通风。

带萃取装置的平均皮托管是整套主装置的最佳选择。它是唯一可以在不中断系统生产活动的情况下安装、拆卸和重新安装的流量测量主要设备。该传感器可以与地下管道上的提取装置一起使用，而无需永久检查井。

技术规格
平均皮托管由四部分组成
1)上游面有四个压力龙头的速度传感器。
2)插入速度传感器的插补管，对四个压力龙头采集的流速进行连续平均。这个平均流速表示静压线越上游的流速。

3)回拍，下游的流量感，取低静压。
4)两个信号到达我们的传感器头部，完成截距针阀，从那里送至差压主仪表。来自内插管的高压和来自静态丝锥的低压之间的差是压差，它与流量成正比。
标准材料:AISI 316(其他材料可根据客户要求评估)

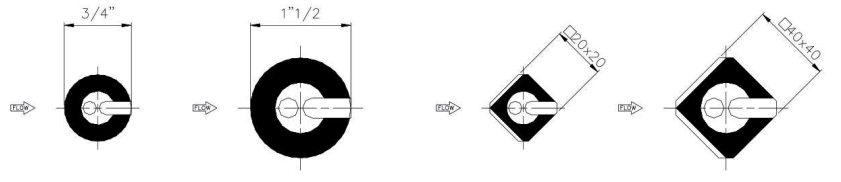

尺寸和公称直径
采用二维探头实现皮托管多孔:
-直径不超过36 “的中低流速标准探头
-探头耐高速流动，直径36 ”

多孔皮托管可以在运行中提供可伸缩系统，适用于在拆卸维护或不可提取的固定操作时不需要关闭工厂的应用。

安装成本低
简单快速的完整安装节省了大量的时间和成本。减轻的重量对装配有显著的帮助。对于安装，客户只需要在管道上焊接半联轴器或法兰分支。

清洁和维护成本低
与其他测量装置相比，安装方便、清洁。因此，清理管道的时间也大大减少了。节省是在25%和70%的成本之间计算的函数的平均皮托管的尺寸。
带提取装置的模型可以在不暂停系统活动的情况下拆卸，从而便于检查和清洁。

主要优势
-低管路永久压力损失。
-装配和安装成本小。
-模型的多功能性。
-测量精度。
-管道设计成本低。
-维护成本低。

主要缺点
-仅适用于流体速度超过最小值的情况。
-需要经常清洗特别富含浆液和悬浮颗粒的液体。

管直径
– Da 50 a 200 mm (Da 2 a 8英寸)-尺寸传感器1
– Da 150 – 900毫米(Da 6 – 36英寸)-尺寸传感器
2
– Da 300 – 1800mm (Da 12 – 72英寸)-尺寸传感器3
