RWP-019-4X45T
0.375 英寸燕尾 45 度多夹具,带 1.50 英寸燕尾底部

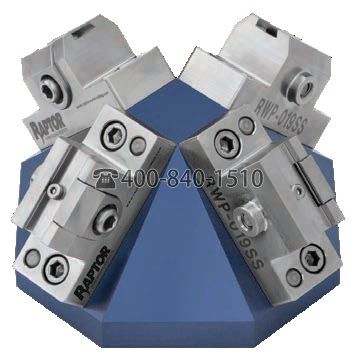

45 度金字塔体采用四个 RWP-019SS 燕尾固定装置。该夹具专为五轴加工应用而设计,可让您同时夹持四个工件。该夹具安装在以下 1.50 英寸燕尾猛禽夹具上:RWP-001、RWP-001SS、RWP-013、RWP-013SS、RWP-026 和 RWP-027。燕尾底部允许快速轻松地更换。当另一个金字塔正在循环时,用您的工件装载下一个金字塔。转换时间减少,机器的生产力大大提高。
金字塔体由 7075-T6511 铝制成。
RWP-019SS 夹具由 17-4 不锈钢制成
最小工件尺寸:1.25 英寸长 x 0.750 英寸宽 x 0.50 英寸高
最大工件尺寸:2.50 英寸立方体(每个夹具最大 2 磅)
夹具摆动直径:5.431″(空载)
夹具高度:2.692″(空载)
推荐刀具:RWP-DC403U、RWP-DC404C、RWP-DC407C 或 RWP-DC408C
