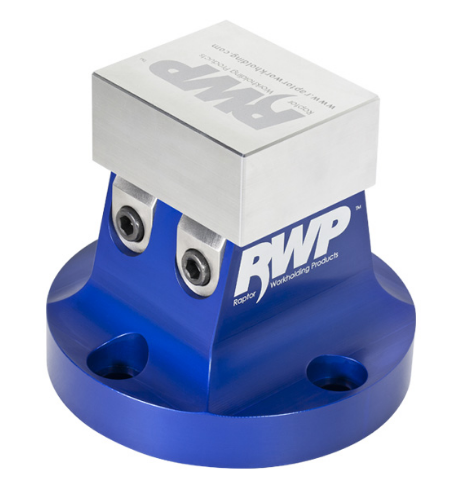

Raptor RWP-026铝制1.50‘’燕尾形固定装置——网格式安装

7075-T6511铝制1.50〃燕尾形固定装置——网格式安装

适用于具有2.0〃X 2.0〃孔型或4.0螺栓圈的墓碑或网格板，无凸台或塞子。RWP-026是一种用于铣削和车削应用的1.50〃燕尾座。该固定装置不会安装在猛禽升降器或适配器上。

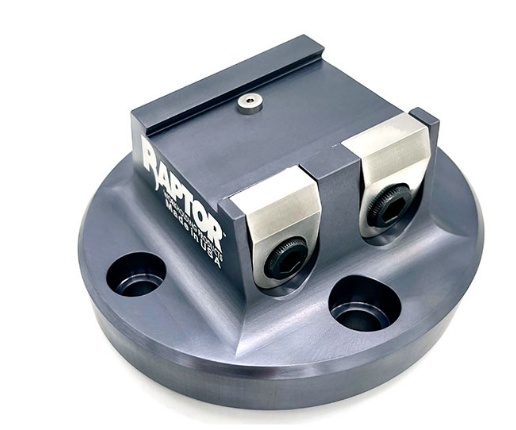

Raptor Dovetail夹具用于在四轴和五轴数控机床上固定零件。夹具提供刚性夹紧，同时暴露工件的五个面——大多数功能可以在一次操作中完成。我们独特的Raptor Dovetail弹簧加载夹具只需要1/8〃的材料即可固定工件。这意味着更少的浪费，更容易的准备和没有失真。您用一个燕尾榫准备所有零件，并为每个零件使用相同的夹具。简单、坚固、高效。该部件经过改进，能够安装到Piranha零点板上。详见关键尺寸图。

专利设计。专利US8672310 B2

固定装置必须使用提供的螺钉固定在托盘或工作台上。

不要用所提供的确切物品以外的任何东西更改或更换任何螺钉、弹簧或夹子。

卡箍必须在120到175英寸磅的扭矩之间拧紧。不要超过175英寸磅。虽然对于大多数应用，只需使用提供的T形手柄扳手即可完成拧紧，但始终建议使用扭矩扳手，直到您为应用建立了合适的扭矩压力。根据工件的尺寸和切割材料，您可能需要调整夹紧压力。决不建议对夹具施加过小或过大的扭矩，因为这会导致夹具或夹具故障。

当用燕尾榫加工工件时，遵循我们的草图是至关重要的。否则可能导致工件松动和/或损坏夹具。请密切注意草图上所需的尺寸和半径要求。

不遵守这些说明可能会导致工件、工具、夹具和/或机器受伤或损坏。
