美国Raptor Workholding Products 燕尾夹具，RWP-019-4X90T，90 degree tombstone 4 RWP-019SS燕尾夹具，带1.5英寸燕尾底座，端铣刀，铣刀，铣削夹具，铣削夹具，铣削加工，铣削力， 五轴夹具，内涨夹具

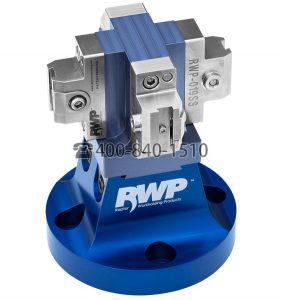

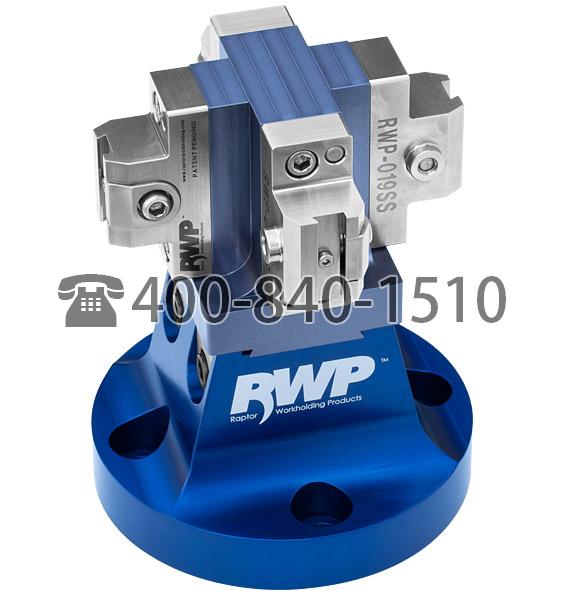

RWP-019-4X90T

90 degree tombstone 4 RWP-019SS燕尾夹具，带1.5英寸燕尾底座

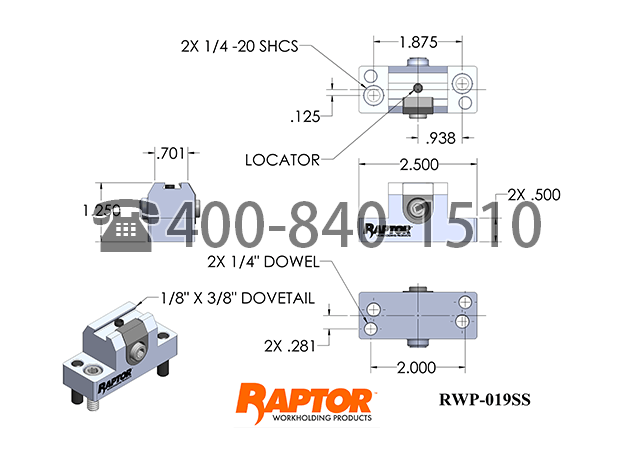

利用（1）RWP-215本体加上（4）RWP-019SS RWP-019-4X90T由7075铝制底座制成，四个RWP-019SS固定装置由17-4不锈钢制成。

固定夹由17-4不锈钢制成。

此Raptor Nest墓碑安装在以下1.5英寸燕尾槽夹具的顶部：RWP-001，RWP-001SS，RWP-004，RWP-013，RWP-013SS，RWP-026。

*  典型工件尺寸尺寸（长x宽x高）：从：1.25“ x 0.990” x 0.50“到：2.50” x 2.50“ x 2.50”

专利设计。专利US8,672,310 B2

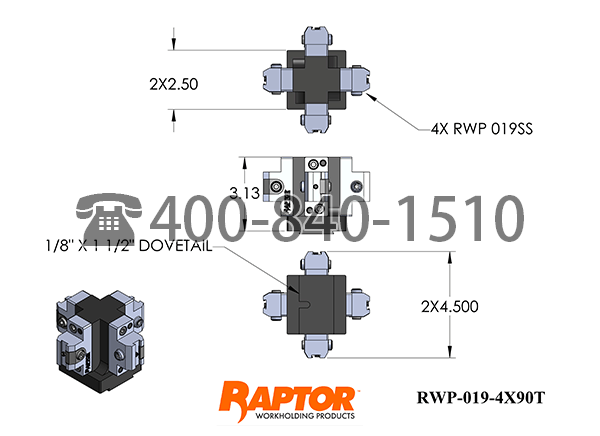

基本尺寸：

说明和准则：

• 必须使用随附的螺钉将固定装置牢固地固定在托盘或工作台上。
• 除了提供的确切物品外，请勿更改或更换任何螺钉，弹簧或夹具。
• 仅将夹具拧紧至公布的扭矩极限。不要超过扭矩限制。虽然对于大多数应用来说，拧紧可以简单地通过使用随附的T型扳手来完成，但始终建议使用扭矩扳手，直到您为应用确定合适的扭矩压力为止。根据工件的尺寸和所切割的材料，您可能需要调整夹紧压力。绝对不建议对夹具施加过低或过大的扭矩，因为这会导致夹具或夹具故障。
• 用燕尾榫加工工件时，务必遵循我们的草图。否则可能会导致工件松动或损坏夹具。密切注意草图上所需的尺寸和半径要求。
• 不遵守这些说明可能会导致人身伤害，工件，工具，固定装置和/或机器损坏。
