RWP-003-4X
Raptor Nest 4 RWP-003燕尾固定装置 3.8“ Dia.BC

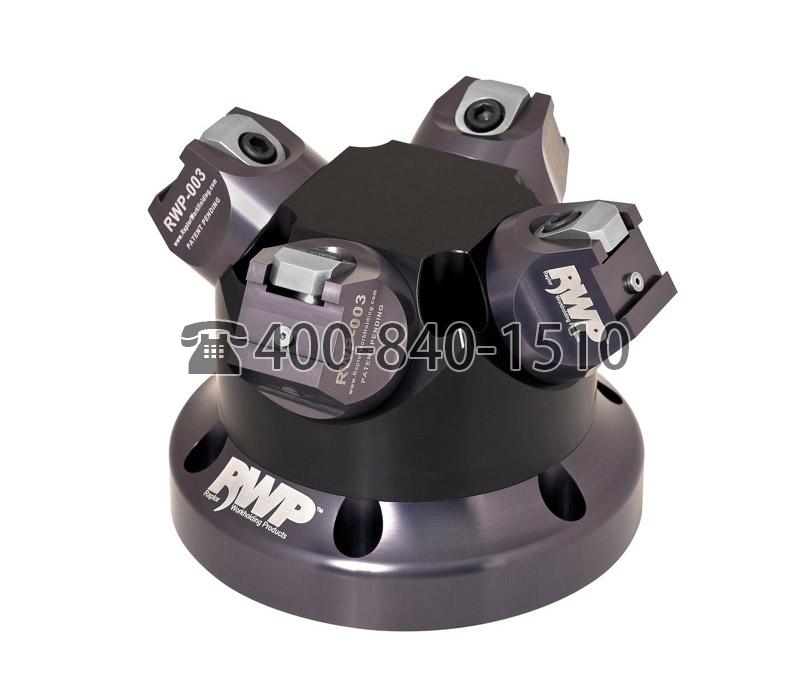

RWP-003-4X Raptor Nest使用四个RWP-003燕尾固定装置。该夹具专为五轴加工应用而设计,可让您同时夹持四个工件。不包括所示的安装基座(RWP-203适配器)。RWP-003-4X猛禽巢将安装到我们的任何标准适配器和冒口。
灯具由7075-T6511铝制成。
固定夹由17-4不锈钢制成。
* 典型的工件尺寸尺寸(长x宽x高):从:1.273“ x 1.3” x 0.50“到:3.0” x 3.0“ x 3.0”
专利设计。专利US8,672,310 B2

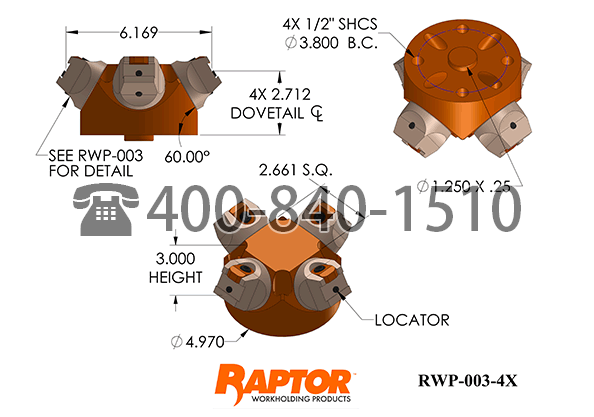

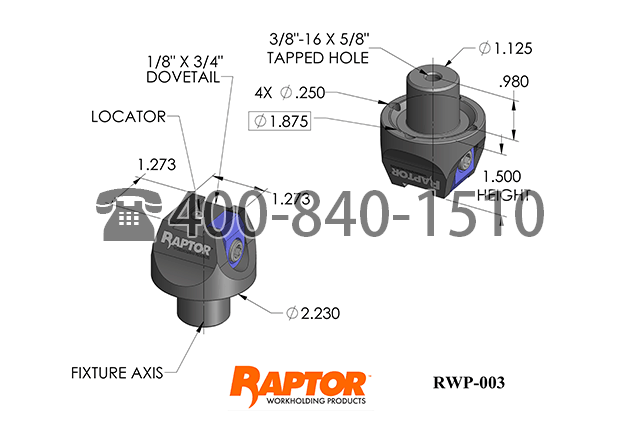

基本尺寸:
说明和准则:
- 必须使用随附的螺钉将固定装置牢固地固定在托盘或工作台上。
- 除了提供的确切物品外,请勿更改或更换任何螺钉,弹簧或夹具。
- 仅将夹具拧紧至公布的扭矩极限。不要超过扭矩限制。虽然对于大多数应用来说,拧紧可以简单地通过使用随附的T型扳手来完成,但始终建议使用扭矩扳手,直到您为应用确定合适的扭矩压力为止。根据工件的尺寸和所切割的材料,您可能需要调整夹紧压力。绝对不建议对夹具施加过低或过大的扭矩,因为这会导致夹具或夹具故障。
- 用燕尾榫加工工件时,务必遵循我们的草图。否则可能会导致工件松动或损坏夹具。密切注意草图上所需的尺寸和半径要求。
- 不遵守这些说明可能会导致人身伤害,工件,工具,固定装置和/或机器损坏。
治具 | RWP-003 |
连接到 | RWP-201,RWP-202,RWP-203,RWP-205,RWP-206,RWP-207,RWP-208,RWP-209,RWP-210,RWP-222,RWP-223,RWP-228,RWP- 601,RWP-602 |
燕尾宽度 | 0.750英寸 |
燕尾高度 | .125英寸 |
最大工件重量 | 3磅 |
最大工件宽度 | 3.00英寸 |
最大工件长度 | 3.00英寸 |
最大工件高度 | 3.00英寸 |
夹具材料 | 铝 |
夹数 | 1个夹钳 |
夹钳零件号 | RWP-CL302SQ |
