Quest integrated LOTIS QC-40 软管管径测量设备
没有其他便携式工具可以像LOTIS QC-40 软管管径测量设备那样提供完整的轮廓。无论其几何形状或材料表面如何，我们的QC-40 激光表面轮廓仪提供了令人难以置信的精确横截面尺寸轮廓，并测量了难以触及的管状内部。

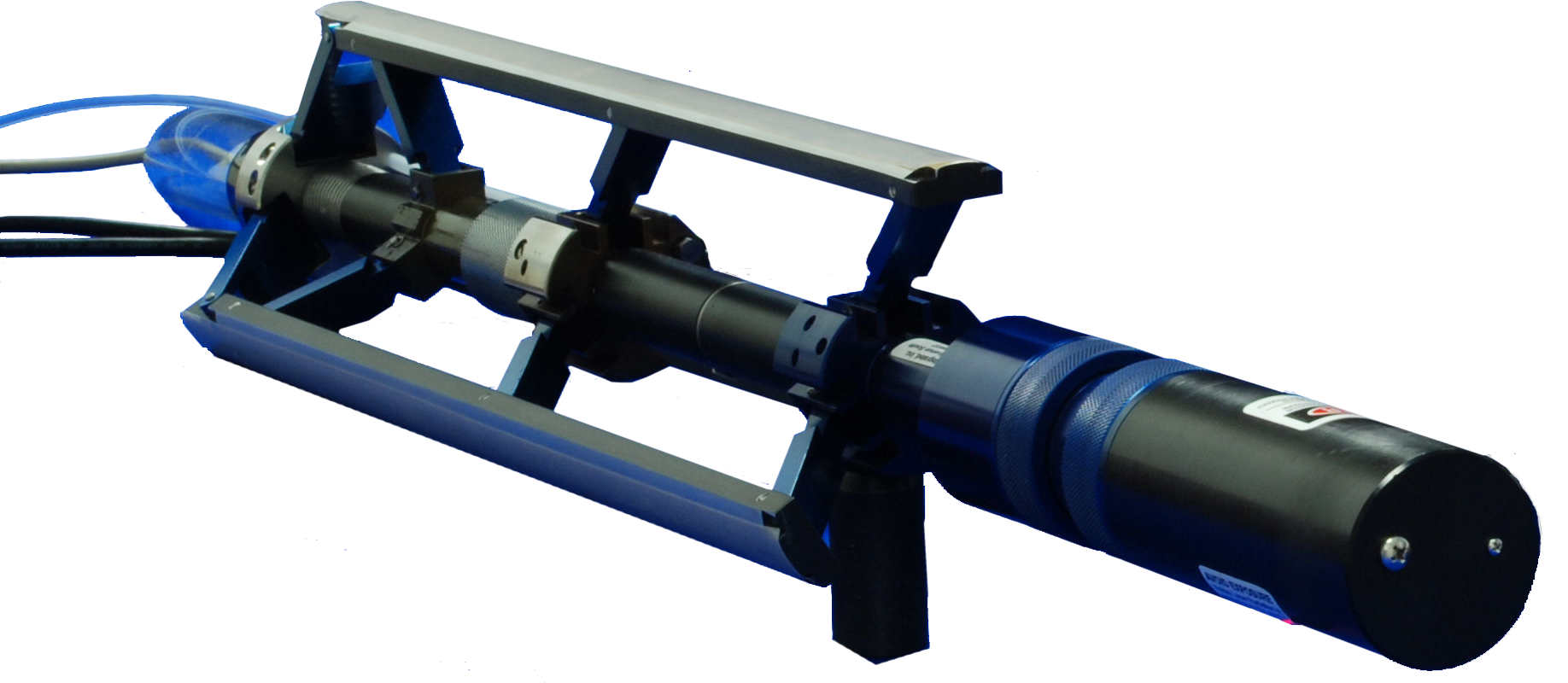

操作员通过将激光探头插入管中并用膨胀的定心鞋锁定其位置来进行测量。一旦锁定，只需旋转探头即可。QC-40 高精度激光测量仪激光头收集测量数据，并通过系统软件立即进行处理。
收集的数据显示在用户直观的控制台上，为操作员提供关于测量值的即时视觉反馈（以数值形式提供），并以图形显示被测管的几何形状。
操作员可以打印报告，保存文件以进行合规性报告，或存档结果以供以后检索。QC-40 高精度激光测量仪采用了曾经复杂的工艺，使其更容易、更快、更准确。
| LOTIS QC-40 软管管径测量设备技术参数： | |
|---|---|
| 功能 | 内部配置文件 |
| 设计使用 | 渐进式空腔定子、管子和管道，枪管膛（膛线和光滑） |
| 管道长度 | 从入口点测量到10英尺深 |
| 孔径 | 2.2英寸至8.6英寸 |
| 测量 | 大直径、小直径、法兰轮廓 |
| 精度（测量） | ±0.002″ (大直径/小直径) for弹性体/橡胶衬里定子 |
| 分辨率 | 0.0005″ |
| 扫描数据点 | 每360°扫描最多3600个半径测量值 |
| 径向测量 | 1.0英寸（25mm）范围 |
| 扫描时间 | 测量范围<20秒 |
| 数据管理 | 通过专有系统软件自动处理 |
| 系统参数 | |
|---|---|
| 扫描头型 | 激光探头 |
| 导出格式 | CSV, DXF |
| 系统组件 | 插入杆上的激光探头，带膨胀鞋、校准管、笔记本电脑 |
| 电源要求 | AC 120V至笔记本电脑/或由笔记本电脑通过USB供电的电池 |
| 数据传输 | 通过USB连接器连接长达15英寸的电缆 |
| 系统重量 | 扫描探头6.5磅。笔记本电脑6.2磅（带延长寿命电池） |
| 带扶正器的探头尺寸 | 半径-2英寸x长度32英寸 |
