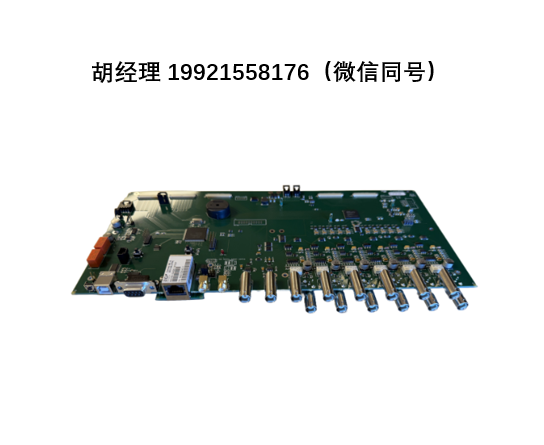

8100 系列 OEM 脉冲发生器板卡

紧凑型高性能精密时序，适用于 4 通道、8 通道系统

8100 系列为 OEM 仪器与科研系统带来高分辨率脉冲与延时发生能力，在不需要大型多通道平台的体积与通道数量前提下，实现高精度时序控制。

提供 4 路或 8 路独立输出；延时、脉冲宽度分辨率 250 皮秒，通道间抖动小于 50 皮秒，重复频率 20 兆赫兹，支持 TTL/CMOS 或可调输出配置。具备外部时钟功能与多种通讯方式，可集成应用于激光系统、成像平台、自动化测试设备、数据采集系统以及其他对时序要求严苛的设备。

如果你的系统需要板卡级紧凑型高性能时序，又不需要 8550 系列的 12‑36 路输出通道，则选用 8100。

面向 OEM 集成设计

量子作曲家不仅仅提供标准板卡供货。根据项目实际情况，工程团队可协助完成通讯接口、软件集成、固件修改、FPGA 开发、输出配置、连接器定制、机械封装等工作。

请告知所需通道数量、时序指标、输出规格、通讯接口以及外形尺寸限制，我方将确认标准款 8100 或者修改版配置是否适配项目。

8100 适用场景

• 4 通道或 8 通道 OEM 仪器设备
• 精密激光触发与同步控制
• 成像与数据采集时序控制
• 自动化测试与测量系统
• 需要亚纳秒级时序调节的系统
• 需要外部时钟同步的应用
• 不需要 12 路及以上输出的紧凑型平台

核心技术参数

• 通道：4 路或 8 路独立通道输出
• 重复频率：20 兆赫兹
• 周期分辨率：4 纳秒
• 延时 / 脉宽分辨率：250 皮秒
• 抖动：小于 50 皮秒
• 输出：TTL/CMOS，电压可调 2‑20 伏
• 通讯接口：USB、以太网、RS232
• 可选配置：（TZ50）50Ω 阻抗匹配

外形尺寸（紧凑型）

• 4 通道版：164 mm × 176 mm × 20.5 mm
• 8 通道版：164 mm × 176 mm × 38 mm

为什么选择 8100

8100 拥有和本公司大型多通道平台同等等级的核心时序性能，但专为仅需 4 路或 8 路输出的系统做了优化。OEM 客户无需集成庞大的 12‑36 通道架构，即可获得精密时序、灵活输出控制、丰富的通讯能力。

高端性能，摒弃多余通道，精简配置。
