Precision Acoustics NH0040 针式水听器|0.4毫米针式水听器

推荐用于40 MHz以上高压场的测量。

40 μm针式水听器是Precision Acoustics Ltd.生产的针式水听器系列产品之一。它设计为与潜水前置放大器和带电源的直流耦合器配合使用，构成一套水听器系统。本数据手册中报告的各项性能参数，均指包含40 μm针式水听器、前置放大器和直流耦合器的水听器系统的性能。

水听器有源元件的尺寸会影响诸多性能，包括灵敏度、频率响应、指向性响应、动态范围和噪声等效压力。

40 μm针式水听器是该系列中尺寸最小的针式水听器，专为高频应用而设计，其有源元件在19 MHz时仅为半个波长。

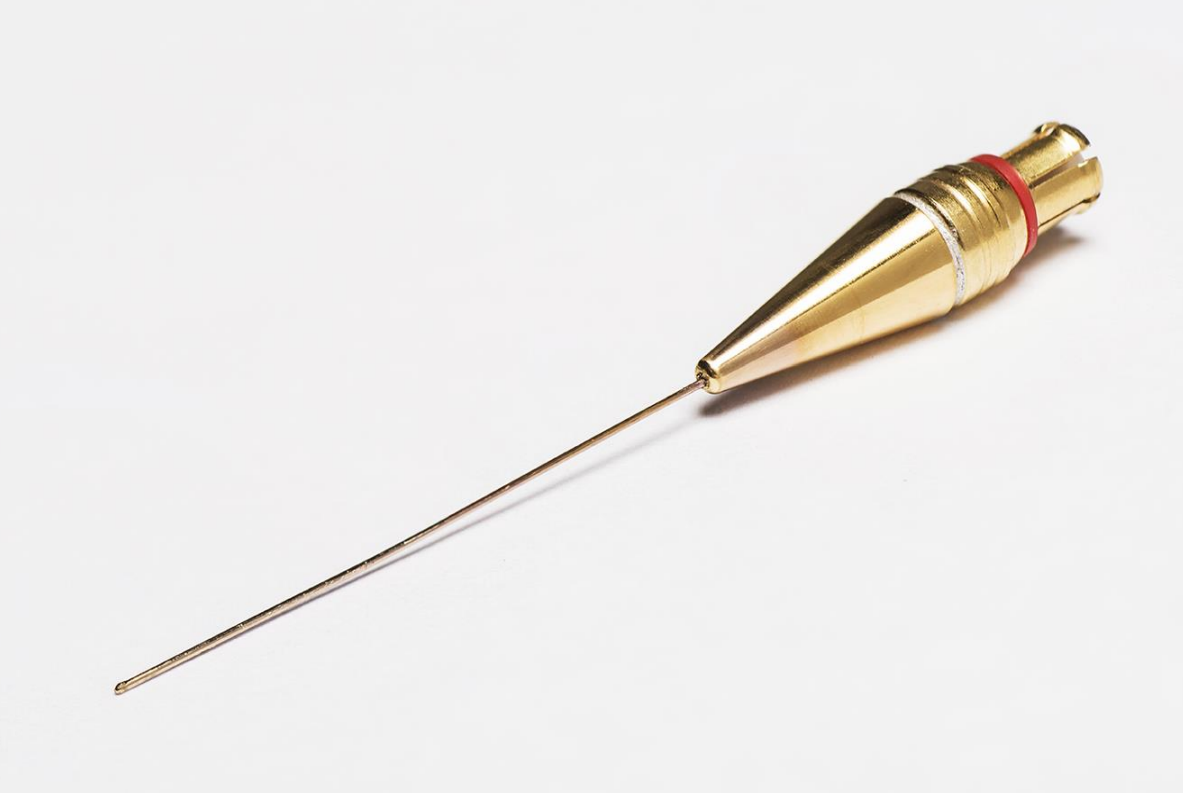

Precision Acoustics NH0040 针式水听器产品描述

40 µm针式水听器针对5 MHz至40 MHz范围内的测量进行了优化。极小的有效面积确保了较宽的指向性响应，并最大限度地减少了空间平均效应。然而，较小的传感器面积会导致水听器整体灵敏度降低。

Precision Acoustics NH0040 针式水听器技术规格

输出阻抗：14 ± 2 pF

典型探头灵敏度：6 nV/Pa（相当于 -284.4 dB re 1 V/μPa），在2 MHz至12 MHz范围内取平均值，测量条件为在正确端接的HP1潜水前置放大器输出端进行测量

灵敏度容差：各探头之间的灵敏度差异约为 ±3 dB

典型频率响应：平坦（±2 dB）：5 MHz 至 15 MHz
平坦（±4 dB）：1 MHz 至 >30 MHz
最低校准频率：1 MHz

传感器材料：9 μm厚镀金电极聚偏二氟乙烯（PVdF）薄膜

传感器尺寸：直径0.04 mm圆片

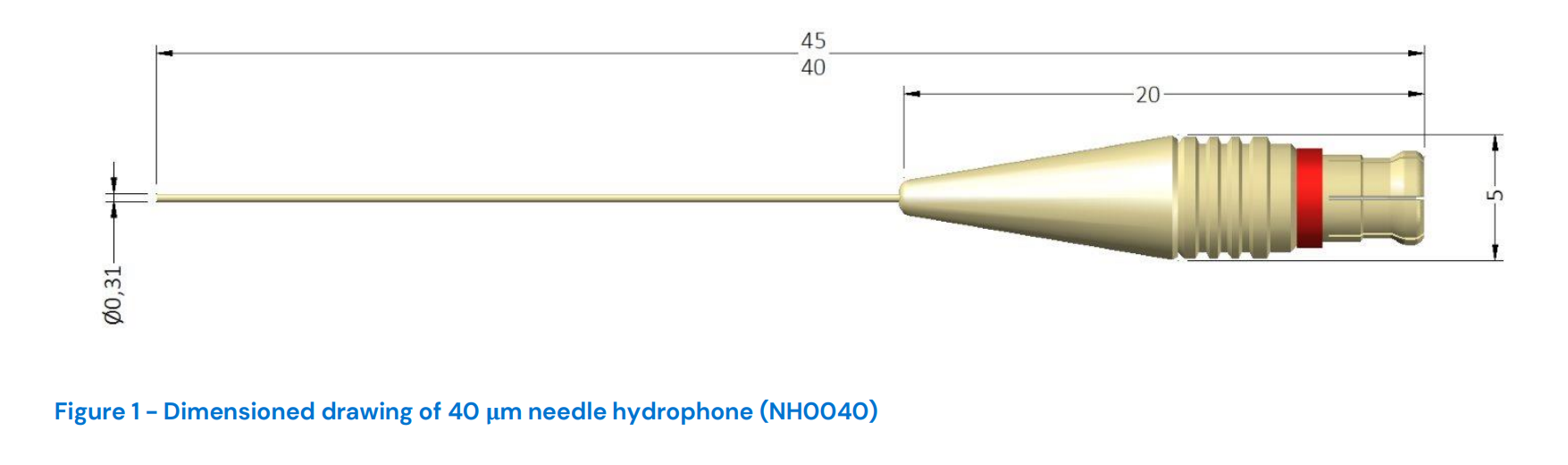

Precision Acoustics NH0040 针式水听器尺寸

灵敏度和频率响应

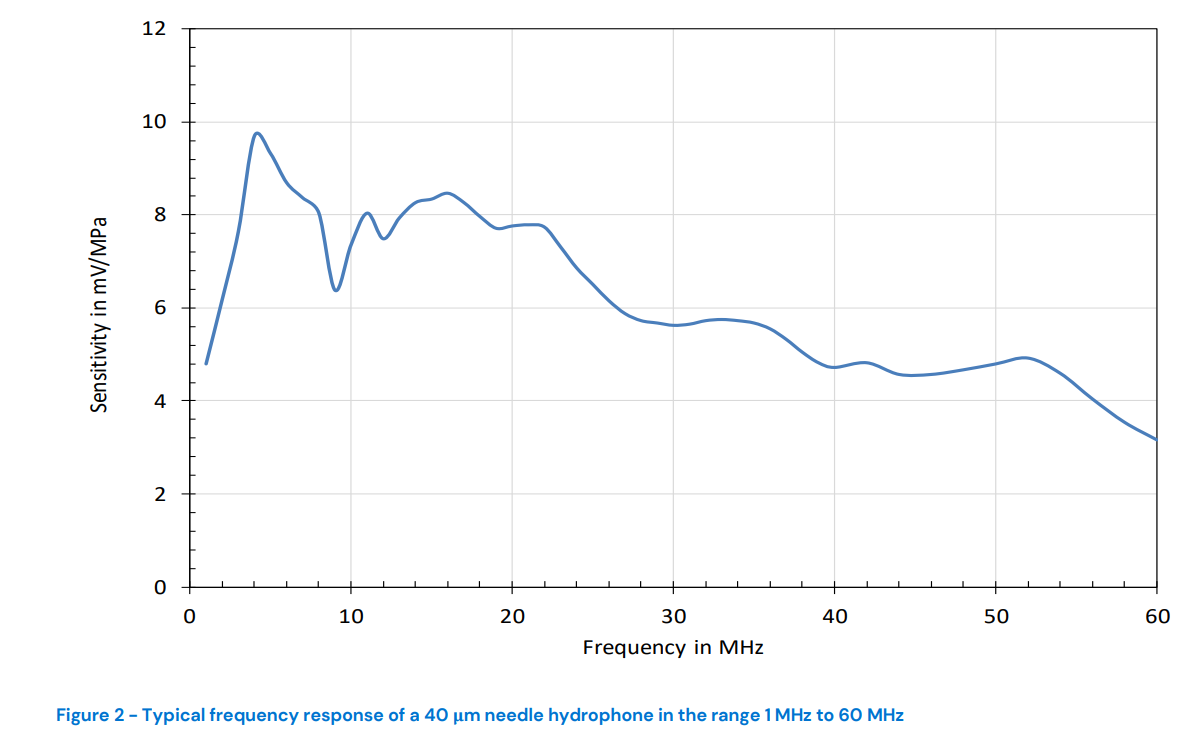

所有探头式水听器的频率响应都是频率的函数。该响应的理论基础已被充分理解并在其他文献中有所描述[1]。图2展示了针式水听器与其相应前置放大器配合使用时的典型电缆末端负载灵敏度，负载条件为50 Ω。该图中显示的数据由伦敦国家物理实验室（NPL）采集。

用于进行声压绝对测量的针式水听器应至少每12个月校准一次。水听器应每月对照参考源进行检查，以便在年度校准间隔之前更早地发现灵敏度的变化。

频率响应测量的测量不确定度是按照文献[2]中建立的方法确定的。主要的不确定度贡献之一来自校准中所用参考水听器的校准，而该参考水听器本身可溯源至国家一级标准。
