Precision Acoustics NH1000 针式水听器

该探头具有出色的灵敏度，非常适合测量较低频率的声场。

Precision Acoustics NH1000 针式水听器描述

1.0 mm 针式水听器是一种高灵敏度接收器，针对 500 kHz 至 10 MHz 范围内的测量进行了优化，可用范围为 100 kHz 至 20 MHz。较大的有源面积使其能够测量约 600 Pa 量级的信号。然而，较大的传感器面积会导致指向性响应方向图更为尖锐，尤其是在较高频率下。

Precision Acoustics NH1000 针式水听器技术规格

输出阻抗：27 ± 4 pF

典型探头灵敏度：850 nV/Pa（相当于 -241.4 dB re 1 V/μPa），在 2 MHz 至 12 MHz 范围内取平均，测量条件为正确端接的 HP1 潜水式前置放大器输出端

灵敏度容差：各探头之间的灵敏度差异约为 ±3 dB

典型频率响应：平坦（±2 dB）：3 MHz 至 12 MHz
平坦（±4 dB）：200 kHz 至 15 MHz
最低校准频率：50 kHz

传感材料：28 微米厚镀金电极聚偏二氟乙烯（PVdF）薄膜

传感器尺寸：直径 1.0 mm 圆片

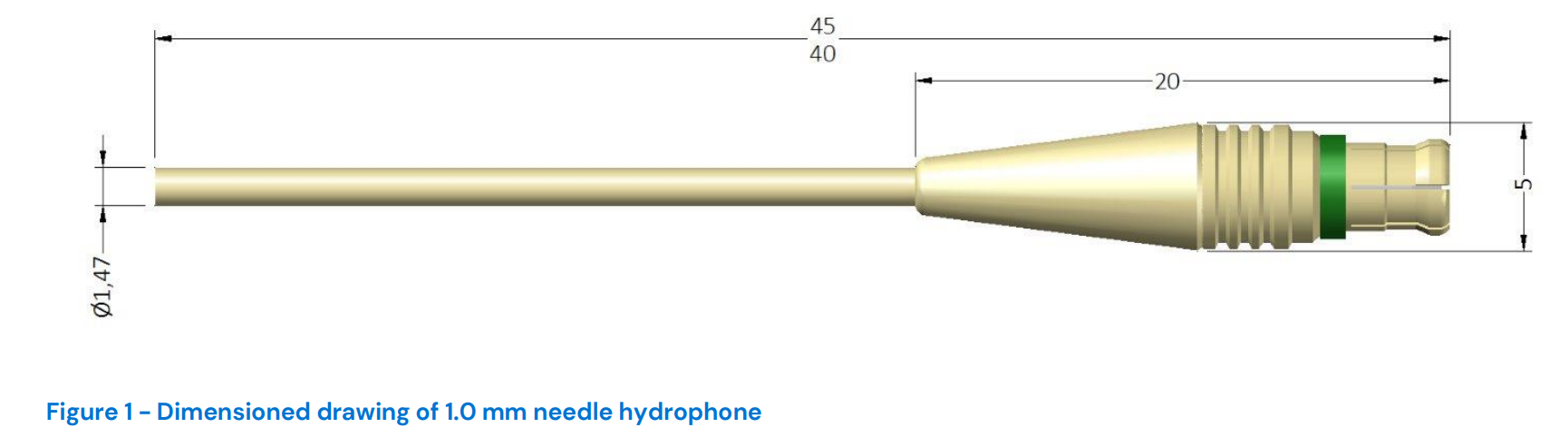

Precision Acoustics NH1000 针式水听器尺寸

灵敏度和频率响应

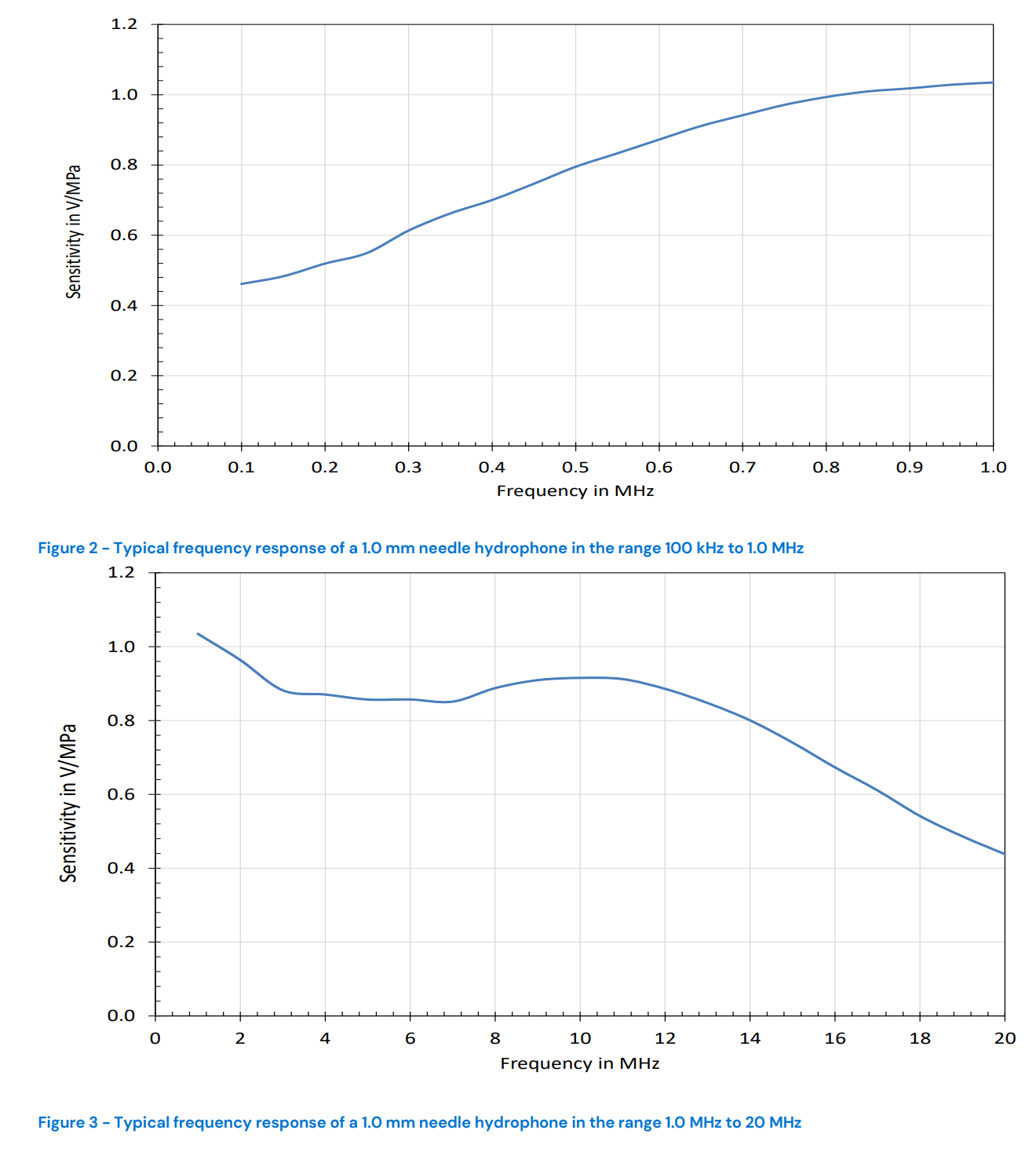

所有探头型水听器的频率响应都是频率的函数。该响应的理论基础已得到充分理解，并在其他文献 [1] 中有所描述。图 2 和图 3 显示了针式水听器与其配套前置放大器配合使用、并加载 50 Ω 时的典型电缆末端负载灵敏度。这两幅图中显示的数据集均由伦敦国家物理实验室（NPL）获取。

用于进行声压绝对测量的针式水听器应至少每 12 个月校准一次。应每月将水听器与参考声源进行比对检查，以便比年度校准周期更早地发现灵敏度的变化。

频率响应测量的测量不确定度依据 [2] 中建立的方法确定。主要的不确定度贡献之一来自校准中所用参考水听器的校准，而该参考水听器本身可溯源至国家一级标准。

指向性响应

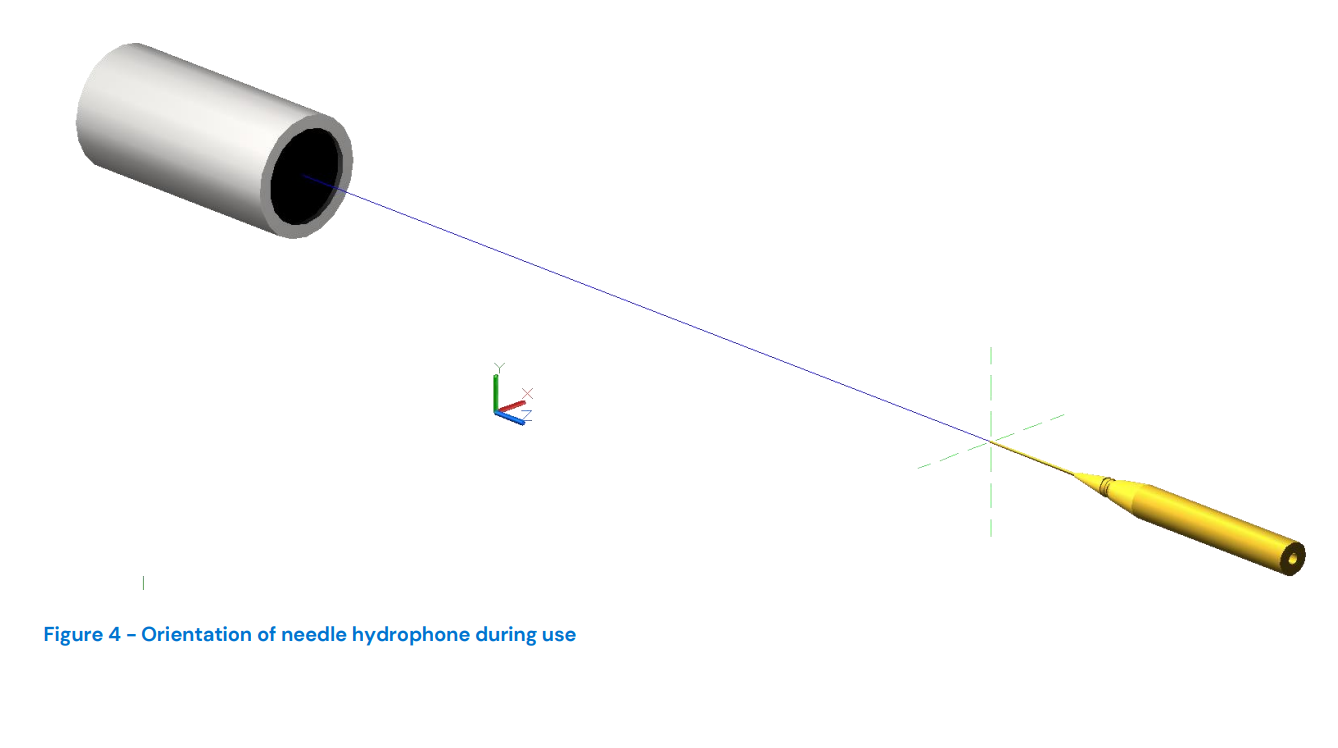

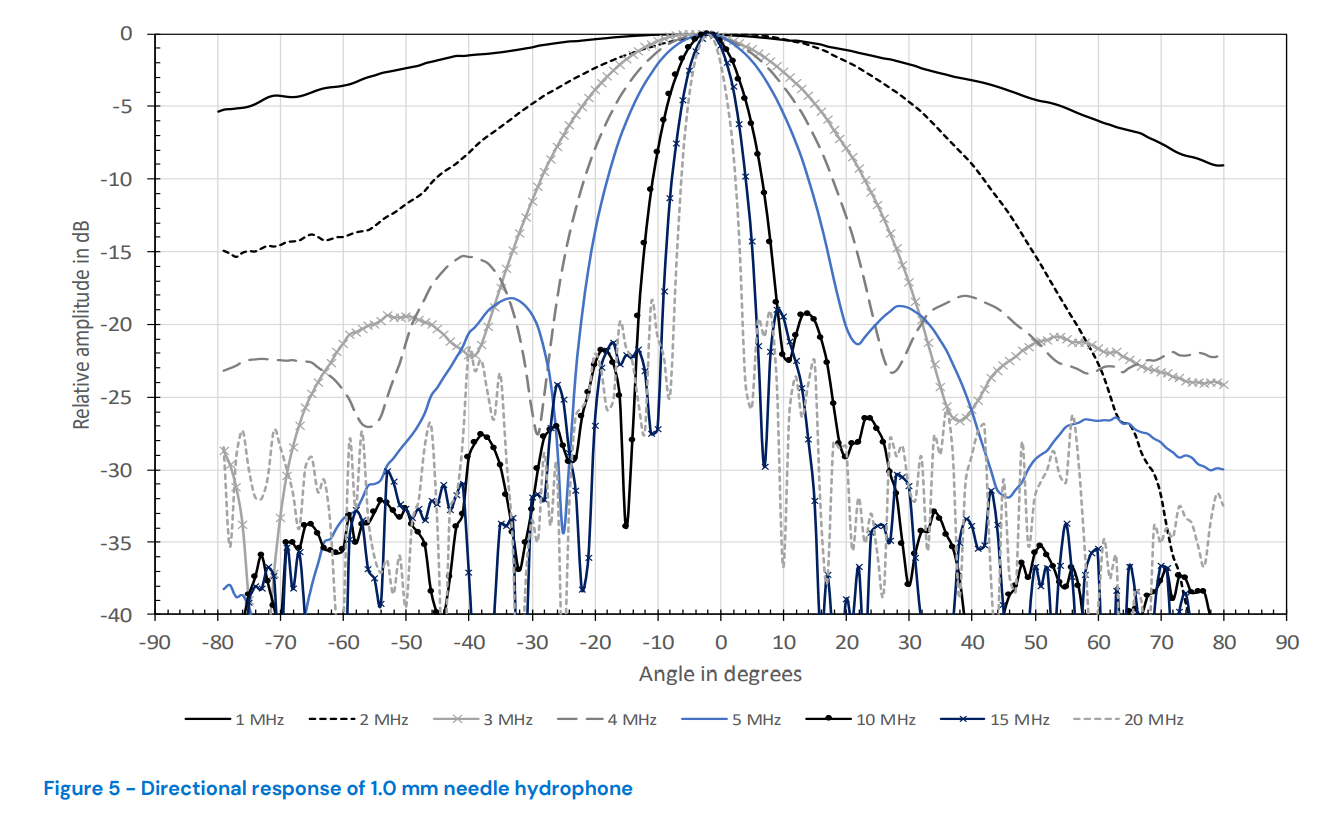

水听器的指向性响应是采用与测定频率响应时相同的非线性声场建立的。将水听器置于一个安装夹具中，该夹具允许对有源元件的位置进行精确调节。然后对水听器尖端进行调整，使其在声场中旋转时，所记录波形的时间偏移小于 100 ns。这一对准确保了水听器在旋转过程中不会发生位移，因此接收信号的任何变化都仅由水听器的指向性响应引起。通过记录水听器产生的波形随角度的变化，可以建立一系列频率下的指向性响应。1.0 mm 针式水听器在 1 MHz、2 MHz、3 MHz、4 MHz、5 MHz、10 MHz、15 MHz 和 20 MHz 下的指向性响应已绘制于图 5 中。

有效半径

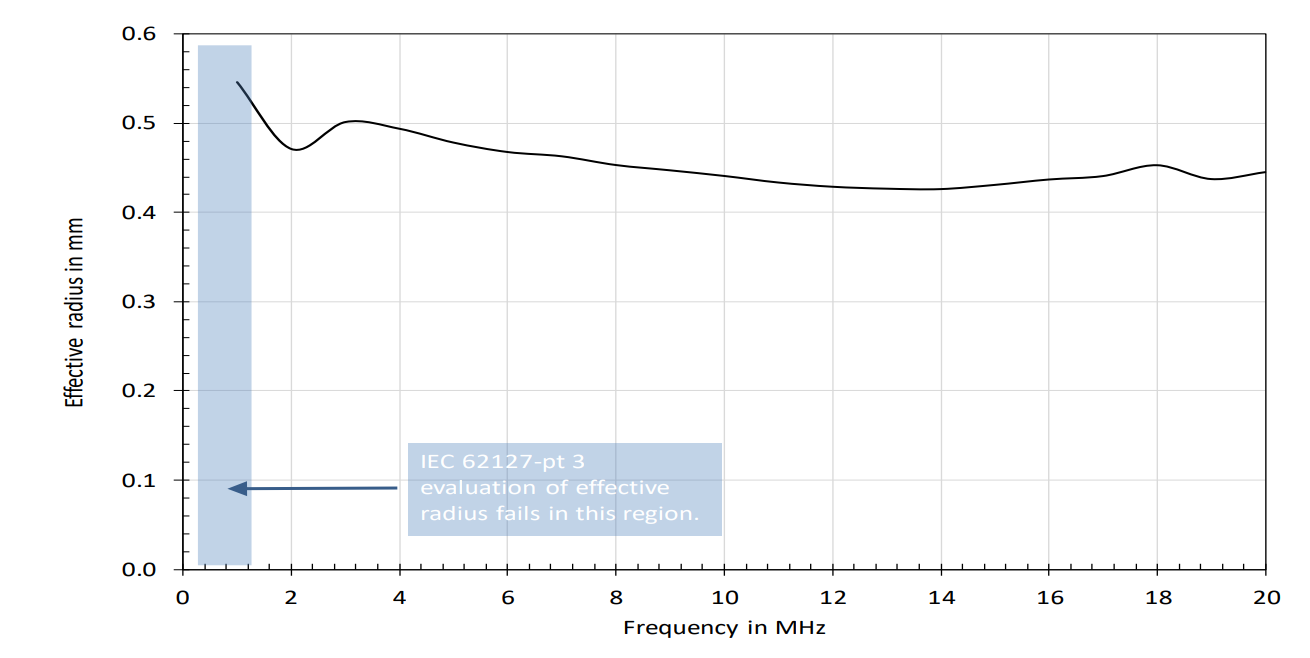

水听器的有效半径是根据指向性响应曲线中 –3 dB 和 –6 dB 点所对应的角度，按照 [3] 中描述的方法计算得出的，平均有效半径示于图 6 中。IEC 方法 [3] 无法用于确定 2 MHz 以下的有效半径，因为其指向性响应未达到 –6 dB 点。
