在精密定位领域，每一微米都至关重要。当您的应用需要垂直方向的精密调整时，行程、安装空间和负载能力往往难以兼顾。
PiezoMotor 全新推出 Piezo LEGS® Z轴精密位移台系列——提供两种垂直定位机构，分别面向行程优先和负载优先的应用场景。
两种垂直机构，一个选择页面
Z轴系列包含一款 12 mm 直驱垂直位移台和一款紧凑型 3 mm 水平抬升位移台。如何选择，取决于机构形式、行程、安装空间和负载需求。
| 垂直行程 | 负载选项 | 编码器分辨率 |
|---|---|---|
| 3 / 12 mm | 0.5 / 5 kg | 40 nm |
核心优势
✅ 垂直与水平抬升两种机构
✅ 12 mm 或 3 mm 总行程
✅ 0.5 kg 或 5 kg 负载能力
✅ 40 nm 编码器分辨率
✅ 20 N 执行器堵转力
✅ 稳定固定位置保持
两款型号，解决不同机械问题
Z轴系列将两种不同的垂直机构放在同一个选型页面上：
垂直 Z 型号（LLS-ZV）：提供 12 mm 行程，适用于焦点、高度和工作距离调整。

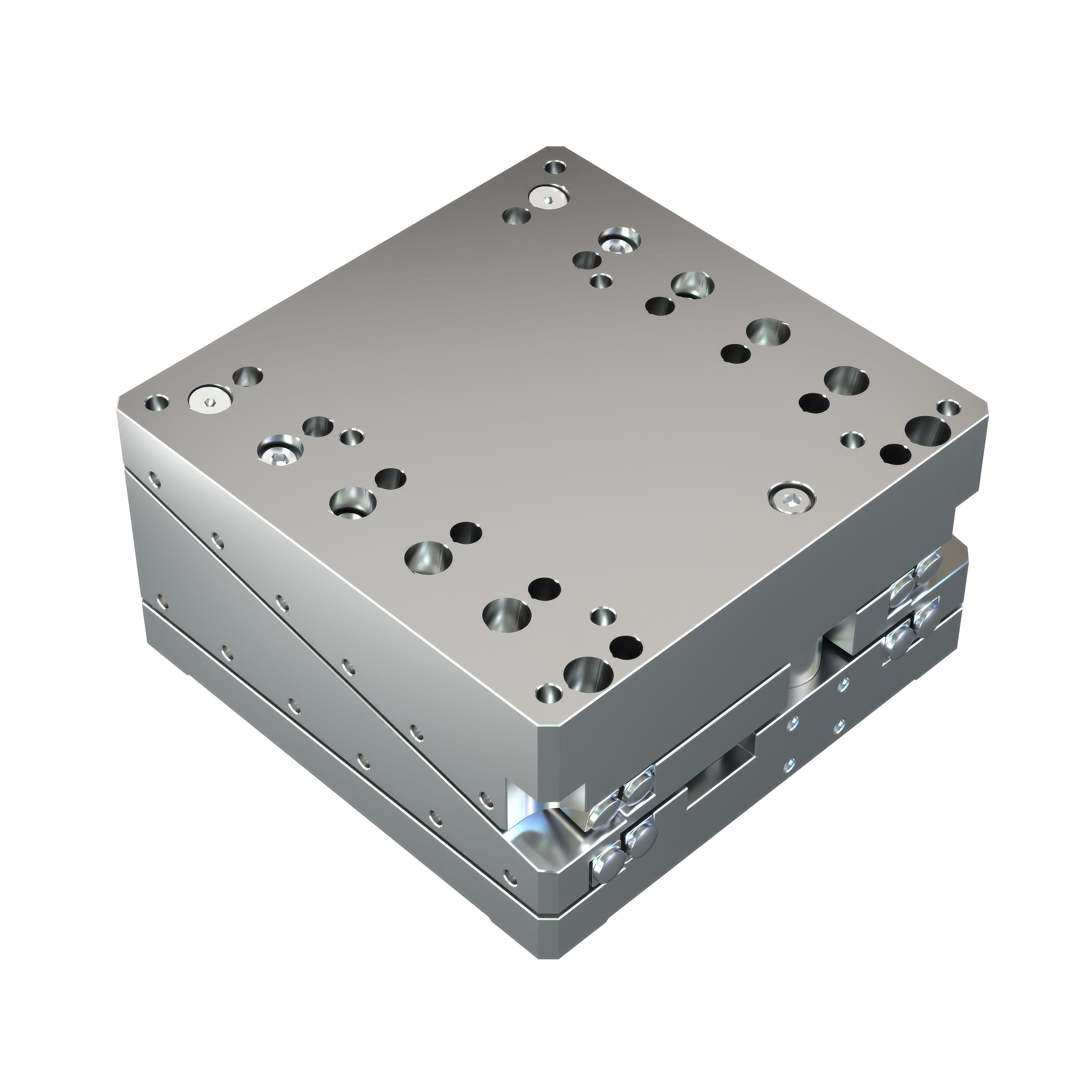

水平抬升型号（LLS-ZH）：将水平驱动转换为紧凑的 3 mm 抬升，并支持更高的标称负载。
两者均采用集成编码器反馈和 Piezo LEGS® 保持特性，但解决的是不同的机械问题：垂直型号优先考虑行程；水平抬升型号优先考虑紧凑安装和负载能力。 两者都能在无需持续供电的情况下保持所选位置。
为什么选择 Piezo LEGS® 直驱
精度：40 nm 分辨率，实现可控的高度调整。
稳定性：在所选高度实现机械稳定的保持。
选择：可选行程优先或高负载抬升几何结构。
为推动创新而生
从先进光学到分析仪器，精密运动让系统性能更出色。
聚焦 — 调整物镜、相机和探测器。
抬升 — 精确升高夹具和光学组件。
调平 — 微调样品或传感器高度。
保持 — 无需持续供电即可维持工作距离。
一个位移台。每一次运动都精准。
典型应用
垂直 Z 型号（12 mm 行程）
物镜与相机聚焦
传感器或样品高度调整
光学平台 Z 轴定位
分析与检测设备
自动化校准系统
水平抬升型号（3 mm 行程）
紧凑型光学高度调整
高负载精密升降
仪器校准
样品与夹具调平
检测与计量系统
它能实现什么
将物镜或探测器调整到指定焦点位置，并在无持续供电的情况下保持。
在检测或表面测量过程中控制样品高度。
在光学或分析仪器中自动调整工作距离。
在紧凑的机械空间内升降相对较重的光学组件。
在校准过程中微调夹具或传感器高度。
在传统垂直执行器过高的情况下，集成闭环 Z 轴调整。
如何选择
选择 LLS-ZV-20-12-C-E40：需要 12 mm 行程，且负载在 0.5 kg 以内。
选择 LLS-ZH-20-3-C-E40：3 mm 行程已足够，垂直安装空间受限，且需要高达 5 kg 的负载能力。
请确认安装方向、重心及所受力矩。
技术规格
| 型号 | 运动范围 | 堵转力 | 负载 | 最大速度 | 重量 |
|---|---|---|---|---|---|
| LLS-ZV-20-12-C-E40 | ±6 mm（总行程 12 mm） | 20 N | 0.5 kg | 5 mm/s | 900 g |
| LLS-ZH-20-3-C-E40 | ±1.5 mm（总行程 3 mm） | 20 N | 5 kg | 1 mm/s | 1.1 kg |
共用平台规格
一个位移台。每一次运动都精准。
无论是物镜聚焦、样品高度调整，还是紧凑空间内的高负载升降，Piezo LEGS® Z轴精密位移台都能为您的系统带来稳定、可重复的垂直精密定位。
欢迎联系我们，了解适合您应用的型号与配置。
