用于精密运动的超紧凑型压电XYZ平台

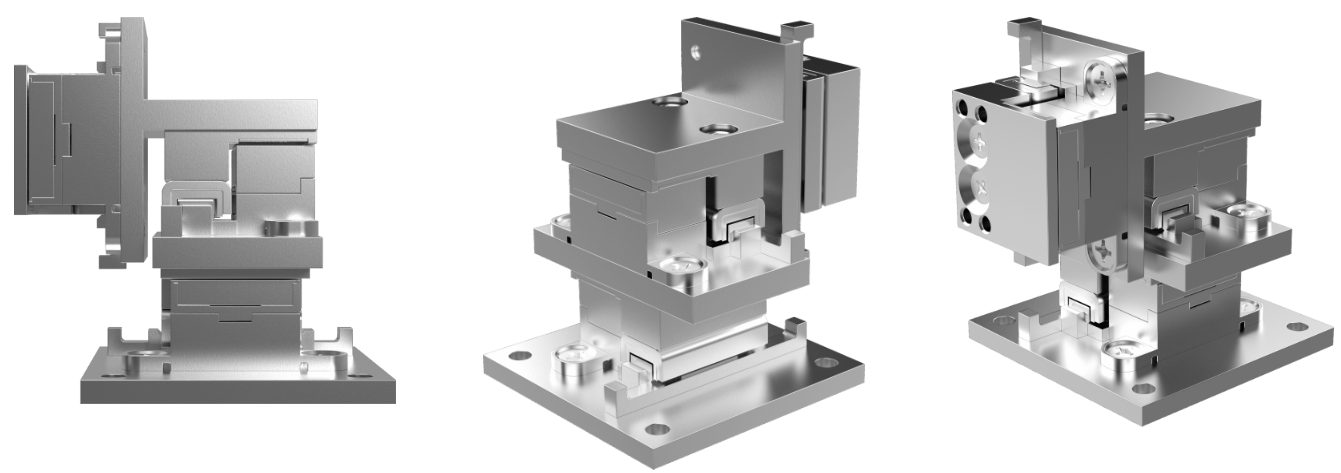

隆重推出LRMO-XYZ——全球最小、最轻的压电XYZ平台，专为先进应用提供卓越精度和扩展功能而设计。
LRMO-XYZ系统的关键优势
紧凑轻量化设计（仅1英寸×1英寸×1.8英寸）
卓越分辨率：>40 nm，每毫米直线行程25,000步，每轴行程9.0 mm
最大速度：≈0.15 m/s
快速响应时间：≈30 μs
低压设计：5 V DC
保持模式下零功耗
光学编码器（可选）：2.66 μm闭环分辨率
设计原理
LRMO-XYZ系统将三台精密微型直线压电电机（每台行程9.0 mm，PMC型号LRMO）集成到一个紧凑型XYZ平台中，在超小尺寸下提供精确的多轴运动。它非常适合空间受限的应用，这些应用需要静音运行、零背隙和亚微米级分辨率。
LRMO-XYZ为精密应用提供可靠、高精度的XYZ运动控制，而传统的XYZ设计在这些应用中体积过大、过重或产生电磁干扰，使其成为光学、生命科学和精密仪器领域下一代运动解决方案的理想选择。
电子驱动器支持UART和I2C
电子驱动器旨在为用户控制提供经济的接口。电机的运动通过PWM（脉宽调制）控制信号实现。驱动PCB同时支持UART和I2C接口。驱动PCB经过预编程，可实现软件可配置性、优化驱动信号并集成控制功能。通过使用工厂预装在执行器上的可选编码器进行闭环控制，可对电机运行进行精细调节。
典型应用
光子学与光学
激光束对准与导向
光开关和MEMS器件定位
电信或实验室系统的光纤对准
显微镜与生命科学
自动化样品定位与扫描
成像系统的焦距调节
荧光或共聚焦显微镜的紧凑型平台
测试与测量
实验室自动化中的传感器和探针定位
微电子元件的精细校准
光谱或干涉仪设置中的对准
便携式和嵌入式设备
可现场部署的光学或分析仪器
需要超紧凑运动系统的医疗设备
LRMO-XYZ System Specifications
| Part No. (Non-Encoder Version) | LRMO-XYZ |
| Power Supply Voltage | 5.0 V DC |
| Push/Pull Force | ≥0.2 N |
| Self-Braking Force | ≥0.25 N |
| Motor Response Time | ≈30 µs |
| Travel Range | 9.0 mm |
| Max Speed (continuous mode) | ≈150 mm/s |
| Minimum Linear Step | <0.04 µm (<40 nm) |
| Linear Backlash at Change of Direction | <0.1 µm |
| Elastic Stiffness | ≈200 mN/µm |
| Linear Hysteresis | <2.0 µm |
| Pitch | <1 mrad |
| Maximum Moment Mx | 0.07 Nm |
| Roll | <0.5 mrad |
| Maximum Moment My | 0.12 Nm |
| Yaw | <1 mrad |
| Maximum Moment Mz | 0.9 Nm |
| Vertical Runout | 3.0 µm |
| Horizontal Runout | 6.0 µm |
| Frequency Response | 4 kHz |
| Operating Temperature | -20 °C to 80 °C |
| Maximum Load (at listed specification) | 20 g |
| Maximum Tolerable Load | 4.2 kgf |
| Max Current (continuous mode) | 300 mA |
| Max. Current at the velocity 10mm/s (PWM mode) | 30-40 mA |
System Weight | <50g |

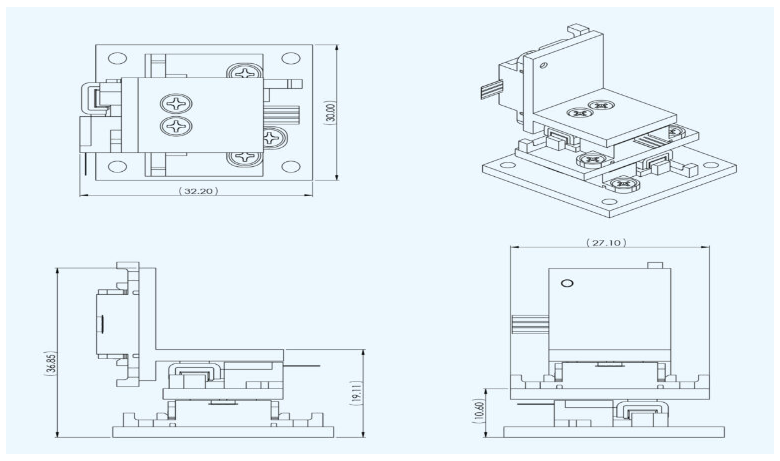

| Motor Dimensions | 1″ x 1″ x 1.8″ |
| Driver PCB Dimensions | 31x28x9.6 mm |
| Drive PCB Weight | 6.8 g |
