Piezo LEGS® LL06 线性推杆
高精度线性 6.5N 压电致动器
Piezo LEGS® LL06 压电直线执行器集成了编码器和内置导轨，适用于在狭小空间内精确定位的 OEM 应用。
6.5N 的力，卓越的尺寸力比和纳米精度
- 6.5 N 力
- 纳米级精度
- 高分辨率光学编码器
- 直接驱动 – 无间隙
- 在保持位置不耗电
- 断电时自动锁定
- 快速响应和高速动态

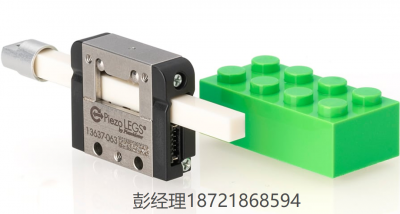

6.5N 线性直接驱动压电致动器结构极为紧凑，重量仅为 16 克。它具有真正的直接驱动，无反向间隙，可在亚纳米范围内实现微步。这款紧凑型线性执行器可提供内置或不带内置编码器（如 1.25 µm 或 80 nm）和/或导轨的型号。
LL06 可配备高分辨率位置传感器和不同长度（30、40、50、60 和 100.8 毫米）的驱动杆。电机易于集成，可简化和缩小系统尺寸。
全力 6.5 牛顿断电锁定安全功能。
为了控制电机，我们提供了一系列驱动器和控制器。
规格 Piezo LEGS® LL06
类型 | 正常 (A) | 单位 |
最大行程 | 74.1 | mm |
最高速度 取决于驾驶员 | 20 | 毫米/秒 |
最低速度 取决于驾驶员 | 1 | μm |
失速力 | 6.5 | N |
夹持力 | >6.5 | N |
真空 | 不 | |
非磁性的 | 不 | |
工作电压 | 42-48 | V |
功耗 | 5 | mW/Hz |
机械尺寸 长×高×深 含导轨和编码器 | 23.4 x 19.6 x 10.5 | mm |
机械尺寸 长×高×深 不含导轨和编码器 | 17 x 19.6 x 7 | mm |
重量 含 50 毫米驱动杆 | 16 | 克 |
电机外壳的材质 | 不锈钢 | |
工作温度 建议 | -20至+70 | ℃ |
连接器电机 | 广濑 DF52-5S-0.8H | |
连接器编码器 | 广濑 DF52-6S-0.8H | |
分辨率电机 | <1 | nm |
内置编码器 | 是 | |
编码器分辨率 | 1.25 （编码器 E1、导轨 G1） 0.08 （编码器 E2，导轨 G1） | μm |
